РГП-35 кВ УХЛ1 Разъединитель Купить в г.Самара СЭЩ с доставкой до объекта монтажа по России и СНГ. Низкие цены. Всегда в срок

Версия для печати

РГП-35 кВ УХЛ1 Разъединитель Купить в г.Самара СЭЩ с доставкой до объекта монтажа по России и СНГ. Низкие цены. Всегда в срок
Цена договорная
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

Разъединители РГП-СЭЩ 35 кВ предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения 35 кВ, промышленной частоты 50 Гц, токов холостого хода трансформаторов, зарядных токов воздушных линий, а также заземления отключенных участков при помощи встроенных заземлителей.

Конструктивные особенности и преимущества

Разъединитель изготавливается в однополюсном исполнении. При монтаже разъединители могут соединяться в трехполюсный, двухполюсный и однополюсный.

Преимущество разъединителя РГП СЭЩ перед разъединителем РДЗ СЭЩ в измененной конструкции главных ножей. Контакты главных ножей РГП СЭЩ выполнены из бериллиевой бронзы и имеют специальную конфигурацию. Контакты обеспечивают равномерное нажатие и, поэтому, хороший электрический контакт во время всего срока службы разъединителя. Не требуется дополнительная регулировка контактного нажатия в течение срока службы.

Одна из колонок аппарата выполнена неподвижной, что позволило уменьшить количество кинематических связей и увеличило надёжность аппарата. Контакты хорошо работают в условиях сильного обледенения.

На разъединитель РГП устанавливается как ручные привод ПР СЭЩ-10, ПР СЭЩ-11, ПР СЭЩ-12, ПР СЭЩ-20, ПР П СЭЩ , так и двигательный привод ПДС СЭЩ.

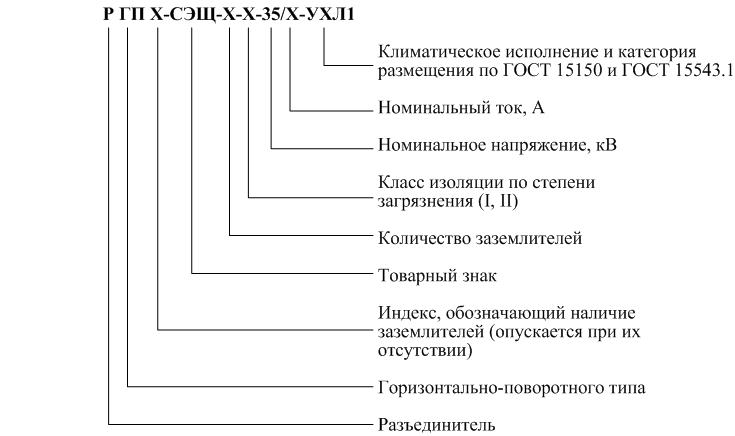

Структура условного обозначения

Технические характеристики

Наименование параметра РГП-СЭЩ-35/1000 РГП-СЭЩ-35/2000
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток, Iном, А 1000 2000
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА 20 31,5
Наибольший пик номинального кратковременного тока (ток электродинамической стойкости), кА 50 80
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания) t.:
для главных ножей; 3
для заземляющих ножей. 1
Номинальная частота, Гц 50
Допустимая механическая нагрузка на выводы, Н 500 800
Механический ресурс главной цепи, циклов Вкл-Откл 10000
Толщина корки льда при оперировпнии разъединителем, не более, мм 20
Сопротивление постоянному току главного токоведущего контура, Ом, не более 75х10-6 50х10-6
Усилие, прикладываемое к рукоядке привода, Н, не более 245
Масса полюса разъединителя, кг, не более 220 235
Климатическое исполнение УХЛ1
Высота над уровнем моря, м, не более 1000
Верхнее рабочее значение температуры окружающего воздуха, °С +40
Нижнее рабочее значение температуры окружающего воздуха, °С -60

Классификация Исполнение
Размещение Наружная установка
Число полюсов, управляемых одним приводом Однополюсное
Двухполюсное
Трёхполюсное
Наличие ножей заземления на полюс 1 - с одним заземляющим ножом на полюс
2 - с двумя заземляющими ножами на полюс
3 - без заземляющих ножей
Вид изоляции< I, II, III степеней загрязнения по ГОСТ 9920-89
Вид привода С приводом, непосредственно использующим мускульную силу оператора (ручной привод), двигательный привод
Наличие механической блокировки на ведущем полюсе Есть
Нет (имеется на приводе)

Обозначение варианта исполнения Конструктивное расположение заземлителей Изолятор/грозовой импульс, кВ
со стороны ведущий колонки со стороны ведомой колонки
Однополюсный; Трехполюсный
РГПЗ СЭЩ-2-I-35/1000 УХЛ1 + + Фарфоровый
РГПЗ СЭЩ-2-II-35/1000 УХЛ1 + + Фарфоровый
РГПЗ СЭЩ-2-III-35/1000 УХЛ1 + + Полимерный
РГПЗ СЭЩ-1a-I-35/1000 УХЛ1 + - Фарфоровый
РГПЗ СЭЩ-1a-II-35/1000 УХЛ1 + - Фарфоровый
РГПЗ СЭЩ-1a-III-35/1000 УХЛ1 + - Полимерный
РГПЗ СЭЩ-1б-I-35/1000 УХЛ1 - + Фарфоровый
РГПЗ СЭЩ-1б-II-35/1000 УХЛ1 - + Фарфоровый
РГПЗ СЭЩ-1б-III-35/1000 УХЛ1 - + Полимерный
РГПЗ СЭЩ-I-35/1000 УХЛ1 - - Фарфоровый
РГПЗ СЭЩ-II-35/1000 УХЛ1 - - Фарфоровый
РГПЗ СЭЩ-III-35/1000 УХЛ1 - - Полимерный
РГПЗ СЭЩ-2-II-35/2000 УХЛ1 + + Фарфоровый
РГПЗ СЭЩ-2-III-35/2000 УХЛ1 + + Полимерный
РГПЗ СЭЩ-1a-II-35/2000 УХЛ1 + - Фарфоровый
РГПЗ СЭЩ-1a-III-35/2000 УХЛ1 + - Полимерный
РГПЗ СЭЩ-1б-II-35/2000 УХЛ1 - + Фарфоровый
РГПЗ СЭЩ-1б-III-35/2000 УХЛ1 - + Полимерный
РГПЗ СЭЩ-II-35/2000 УХЛ1 - - Фарфоровый
РГПЗ СЭЩ-III-35/2000 УХЛ1 - - Полимерный
Двухполюсный
РГПЗ СЭЩ-2-II-35/1000 УХЛ1 + + Фарфоровый
РГПЗ СЭЩ-2-III-35/1000 УХЛ1 + + Полимерный
РГПЗ СЭЩ-1a-II-35/1000 УХЛ1 + - Фарфоровый
РГПЗ СЭЩ-1a-III-35/1000 УХЛ1 + - Полимерный
РГПЗ СЭЩ-1б-II-35/1000 УХЛ1 - + Фарфоровый
РГПЗ СЭЩ-1б-III-35/1000 УХЛ1 - + Полимерный
РГПЗ СЭЩ-II-35/1000 УХЛ1 - - Фарфоровый
РГПЗ СЭЩ-III-35/1000 УХЛ1 - - Полимерный
