ВНА-СЭЩ 10 кВ

Версия для печати

ВНА-СЭЩ 10 кВ
Цена договорная
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

Выключатель ВНА (или выключатель нагрузки) предназначен для коммутации под нагрузкой цепей трёхфазного тока частотой 50 Гц напряжением 6 или 10 кВ в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП) и в камерах обслуживания (КСО).

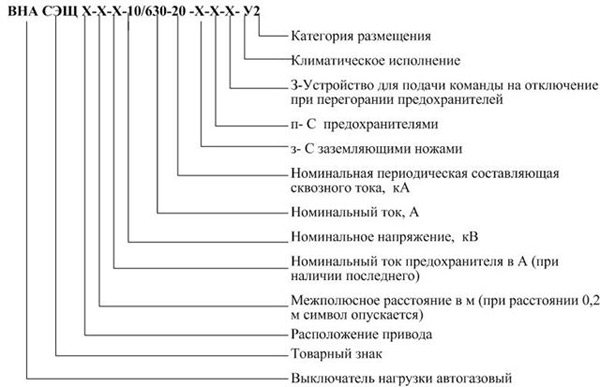

Структура условного обозначения


Расположение приводов управления
Л с левосторонним расположением всех приводов
П с правосторонним расположением всех приводов
Лп с левосторонним приводом главных ножей и правосторонним приводом ножей заземления
Пл с правосторонним приводом главных ножей и левосторонним приводом ножей заземления
Лпл с левосторонним приводом главных ножей, правосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и левосторонним приводом второго вала заземления, находящегося со стороны неподвижно контакта
Ллп с левосторонним приводом главных ножей, левосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и правосторонним приводом второго вала заземления, находящегося со стороны неподвижного контакта
Плп с правосторонним приводом главных ножей, левосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и правосторонним приводом второго вала заземления, находящегося со стороны неподвижного контакта
Ппл с правосторонним приводом главных ножей, правосторонним приводом ножей заземления, находящихся со стороны подвижного контакта и левосторонним приводом второго вала заземления, находящегося со стороны неподвижного контакта
Пр продольного исполнения (привода справа)
Лр продольного исполнения (привода слева)

Технические характеристики

Наименование параметра ВНА СЭЩ-10 с заземляющими ножами ВНА СЭЩ-10 с
заземляющими ножами и предохранителями
Номинальное напряжение, кВ 10 10
Наибольшее рабочее напряжение, кВ 12 12
Номинальный ток, А 630 630
Ток электродинамической стойкости, кА 51 51
Номинальное начальное значение
периодической составляющей сквозного тока короткого замыкания, кА
20 20
Масса, кг 52 87
Габаритные размеры, мм - -
длина x ширина x высота 613 x 740 x 480 1112 x 740 x 480
Вагонная норма, шт 84 64
- контейнер 5т 12 8
- контейнер 3т 6 4
Наименование показателя классификации Исполнение
Климатическое исполнение У2
Высота над уровнем моря, м 1000
Температура окружающего воздуха, С +40°,-45°
Допустимая степень загрязненности атмосферы по инструкции И34-70-009-83 II
Вид применяемого принципа гашения дуги Автогазовый - гашение дуги осуществляется потоком
газов, выделяющихся из стенок дугогасящей камеры
под воздействием на них гасимой дуги.
Тип эксплутационного назначения. Общего назначения -1А.
Конструктивная связь между полюсами. Трёхполюсная.
Характер конструктивной связи с приводом. С отдельным приводом, связанным с выключателем нагрузки
механической передачей, монтируемой на месте установки
выключателя. Для ВНА СЭЩ, серии Пр–шестигранным рычагом
Вид привода в зависимости от рода энергии. Пружинный, использующий потенциальную энергию,
запасённой в пружине, заводимой вручную или каким-либо
другим устройством.
Наличие встроенных элементов защиты и заземления. Со встроенными плавкими предохранителями, включёнными
последовательно с выключателем нагрузки, со встроенными
ножами заземления, отключения аппарата
при перегорании предохранителей
Наличие видимого воздушного промежутка между контактами полюсов отключенного выключателя. Между контактами полюса отключенного выключателя
нагрузки имеется видимый промежуток.
Положение приводов главных и заземляющих ножей относительно аппарата Привода могут располагаться как с одной из сторон
(все справа или слева), так и с двух сторон
(справа привод главных ножей, слева привода
ножей заземления и наоборот)
