Разъединитель переменного тока на напряжение 10 кВ РЛНД СЭЩ предназначен для:
- включения и отключения обесточенных участков электрической цепи высокого напряжения, токов холостого хода трансформаторов, зарядных токов воздушных линий;
- обеспечения безопасного производства работ на отключенном участке;
- заземления отключенных участков при помощи встроенных заземлителей.
Разъединители РЛНД СЭЩ рассчитаны для работы в сетях переменного тока частоты 50/60 Гц напряжением 10 кВ.
Конструктивные особенности и преимущества
Разъединители РЛНД предназначены для включения и отключения обесточенных участков цепи, находящихся под напряжением, а также для обеспечения заземления отключенных участков цепи при помощи заземляющих ножей.

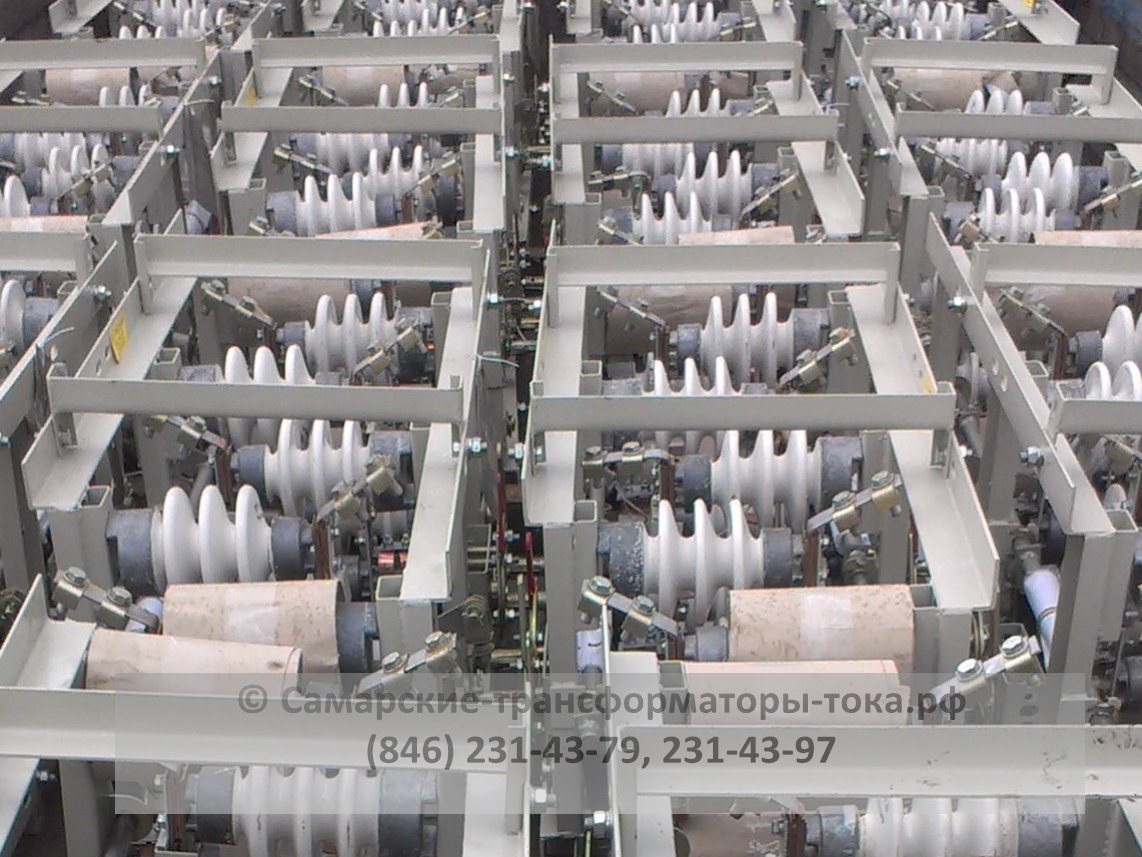

Разъединитель РЛНД представляет собой трехполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости. Поворотная колонка разъединителя РЛНД устанавливается на подшипнике скольжения, что обеспечивает свободный поворот колонок на 90°. Подшипник и неразъемный контакт неподвижной колонки защищены от попадания влаги планкой и козырьком. Контактное нажатие в разъемном контакте обеспечивается плоскими пружинами. Контакт подвижной колонки разъединителя РЛНД соединен с контактным вводом посредством гибкой связи. Комплектуется одним или двумя валами заземления.
Условия эксплуатации разъединителей РЛНД:
-
Высота над уровнем моря должна быть не более 1000 м.
-
Температура окружающего воздуха от -60 до +40°С.
-
Скорость ветра при гололеде не более 15 м/с, при отсутствии гололеда - не более 40 м/с.
-
Толщина корки льда до 10 мм.
По типу загрязненности окружающей среды возможна установка фарфоровых (II), либо полимерных изоляторов (IV).

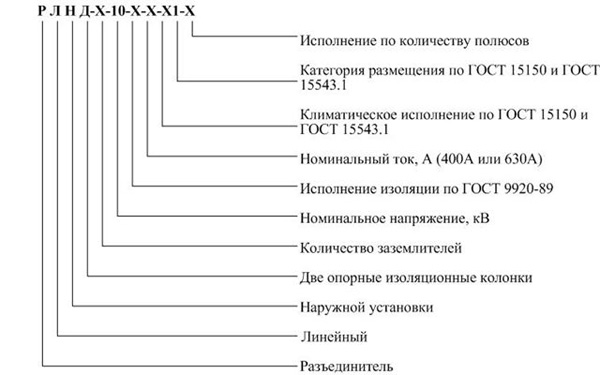

Структура условного обозначения
ПР-01-1-Х1 |
П |
привод |
Р |
ручной |
-01- |
конструктивное исполнение |
1- |
модификация |
Х- |
климатическое исполнение |
1 |
категория размещения |
Технические характеристики
Наименование параметра |
Трёхполюсный |
Двухполюсный |
РЛНД-СЭЩ-Х-10-Х-Х-УХЛ1 |
РЛНД-СЭЩ-Х-10-Х-Х-Т1 |
РЛНД-СЭЩ-Х-10-Х-Х-УХЛ1-Д |
Наименьшее напряжение (соответствующее номинальному рабочему напряжению), кВ |
10 (12) |
Номинальный ток Iном., А |
400, 630 |
400 |
400,630 |
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), Iт, кА |
10 |
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), Ig, кА |
25 |
Время протекания номинального кратковременного тока(время короткого замыкания), с: |
|
для главных ножей |
3 |
для заземлителя |
1 |
Длина пути утечки внешней изоляции, не менее, см |
30; 45 |
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда, не менее, Н |
200 |
Электрическое сопротивление главного контура, Ом |
127х10-6 |
Масса, не более, кг |
40 |
27 |
Габариты, не более, м: |
|
длина |
1,2 |
0,7 |
ширина |
0,522 |
0,522 |
высота |
0,55 |
0,55 |
Наибольшее усилие, прилагаемое к приводу при длине рукоятке оперирования вместе с удлинителем не более 1,0 м, Н |
245 |
Климатическое исполнение |
УХЛ1 |
T1 |
Высота над уровнем моря, м, не более |
1000 |
Верхнее рабочее значение температуры окружающего воздуха, °С |
+40 |
+60 |
Нижнее рабочее значение температуры окружающего воздуха, °С |
-60 |
-10 |
Классификация |
Исполнение |
По номинальному напряжению |
10 кВ |
По номинальному току |
400 А, 630 А – для климатического исполнения УХЛ1
400 А – для климатического исполнения Т1 |
По размещению |
Наружной установки (категории размещения 1 по ГОСТ 15150-69) |
По числу полюсов, управляемых одним приводом |
двухполюсное
трёхполюсное |
По наличию заземлителей на полюс |
с одним ножом заземления (со стороны ведущей или ведомой колонки)
с двумя ножами заземления
без ножей заземления |
По виду изоляции |
II, IV степень загрязнения по ГОСТ 9920-89 |
По виду привода |
с приводом, непосредственно использующим мускульную силу оператора (ручной привод) |
Обозначение варианта исполнения |
Количество заземлителей на полюс |
Привод |
Изолятор |
Двухполюсный |
РЛНД СЭЩ-1-10-II-X-УХЛ1-Д
|
1 |
ПР СЭЩ-01-1УХЛ1 |
С4-80-II-УХЛ1;
ИСП-0,8/10-II-УХЛ1;
ИСП-0,8/10-IV-УХЛ1 |
Трёхполюсный |
РЛНД СЭЩ-1-10-II-X-УХЛ1 |
1 |
ПР СЭЩ-01-1УХЛ1 |
С4-80-II-УХЛ1;
ИСП-0,8/10-II-УХЛ1 |
РЛНД СЭЩ-1-10-II-400-УХЛ1 |
1 |
ПР СЭЩ-01-1УХЛ1 |
ИОСК-4/10-II-УХЛ1 |
РЛНД СЭЩ-1-10-IV-400-УХЛ1 |
1 |
ПР СЭЩ-01-1УХЛ1 |
ИСП-0,8/10-VI-УХЛ1 |
РЛНД СЭЩ-2-10-II-X-УХЛ1 |
2 |
ПР СЭЩ-02-1УХЛ1 |
С4-80-II-УХЛ1 |
РЛНД СЭЩ-1-10-II-400-Т1 |
1 |
ПР СЭЩ-01-1Т1 |
С4-80-II-Т1 |
РЛНД СЭЩ-10-II-X-УХЛ1 |
1 |
ПР СЭЩ-01-1УХЛ1 |
С4-80-II-УХЛ1 |
