Заземлитель типа ЗОН предназначен для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю. Заземлитель устанавливается на стационарных трансформаторных подстанциях в сетях переменного тока на номинальное напряжение 110 кВ.
Конструктивные особенности и преимущества
Заземлитель состоит из основания, изоляционной колонки, неподвижного контакта и подвижного ножа заземления.
Неподвижный контакт состоит из контактодержателя и контакта, который выполнен в виде медного уголка. Контактодержатель выполнен в виде стального уголка, который служит для крепления контакта на изоляционной колонке. На горизонтальной полке верхнего уголка имеется болт для подсоединения подводящий шины (провода). Для защиты контакта от осадков и гололёда установлен козырёк. Заземляющий нож выполнен из стальной трубы, с проходящей внутри медной шиной. Один конец стальной трубы приварен к валу, на другом имеется разъёмный контакт, который при оперировании врубается в неподвижный контакт.
Управление заземлителем осуществляется приводом ПРЗ СЭЩ, с помощью которого производится ручное включение и отключение.
По типу загрязненности окружающей среды возможно установка фарфоровых (I), (II), либо полимерных изоляторов (IV).

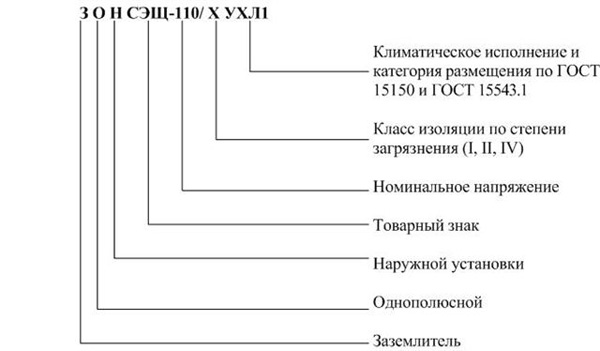

Структура условного обозначения
Варианты исполнения заземлителя
|
Обозначения варианта исполнения |
Изолятор |
|
ЗОН СЭЩ-110/IУХЛ1 |
C4-450-I-02 УХЛ1 |
|
ЗОН СЭЩ-110/IIУХЛ1 |
С4-450-II-02 УХЛ1 |
|
ЗОН СЭЩ-110/IVУХЛ1 |
ОТПК6-110Б-2УХЛ1 |
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный ток, А |
400 |
|
Номинальная частота, Гц |
50 |
|
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА |
6,3 |
|
Наибольшей пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА |
15,75 |
|
Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания) |
3 |
|
Допустимая механическая нагрузка на выводы с учётом влияния ветра и гололёда кН, не менее |
1000 |
|
Механический ресурс, циклов «Вкл» - «Откл» |
10000 |
|
Сейсмостойкость по шкале MSK-64, балл, не более |
9 |
|
Масса заземлителя,кг не более |
56,5 |
|
Габариты заземлителя*, мм: |
433x220x1145 |
|
Климатическое исполнение |
УХЛ1 |
|
Высота над уровнем моря, м |
1000 |
|
Температура окружающего воздуха, С |
+40°, -60° |
