ТМПНГ-СЭЩ

Версия для печати

ТМПНГ-СЭЩ
Цена договорная
+7 (846) 231-43-79
zaovec@mail.ru
Отправить заявку

Быстрая доставкаПроверенные и самые быстрые транспортные компании и курьеры доставят товар в любую точку страны точно в срок.
Варианты оплатыБезналичный расчет для юридических лиц. Своевременное предоставление финансовой документации
Круглосуточный прием заявок. КП за 15 минутКупить электротехническую продукцию можно в любое удобное время. Мы на связи 24 часа в сутки, 7 дней в неделю. Коммерческое предложение из наличия в течение 15 минут. Пишите и звоните нам!
Гарантия производителяПоставки исключительно новой продукции. Сертификат. Паспорт. Заводская гарантия

Компания выпускает силовые трансформаторы для погружных насосов двух вариантов:

  • ТМПНГ-СЭЩ - герметичные, без расширителя;
  • ТМПН-СЭЩ - с расширителями;

Силовые трансформатор для погружных насосов марок ТМПН и ТМПНГ изготавливаются по ГОСТ 11677.

Трансформаторы масляные типов ТМПНГ-СЭЩ и ТМПН-СЭЩ мощностью от 100 до 1000 кВА, класса напряжения 3 кВ и 6 кВ, предназначены для питания погружных установок электроцентробежных насосов по откачке пластовой жидкости из нефтяных скважин.

Диапазон рабочих частот – 35-70 Гц.

Силовые трансформаторы для погружных насосов изготавливаются на современном оборудовании с применением новейших технологий:

  • шихтовка магнитопроводов пятиступенчатым методом STEP-LAP;
  • заливка масла под вакуумом;
  • изготовление обмоток из медной и алюминиевой ленты с охладительными каналами и межслоевой изоляцией KREMPEL;
  • гофрированный бак с порошковым покрытием;
  • автоматический контроль качества.

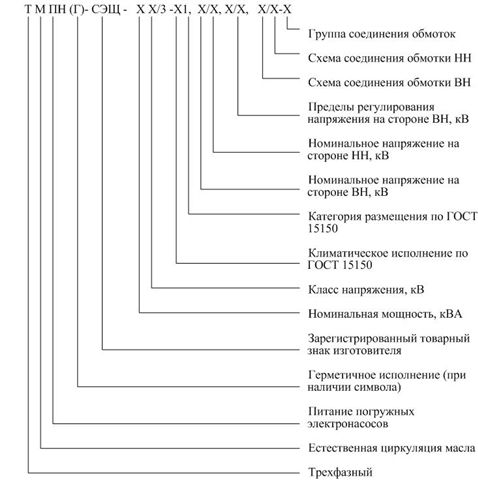

Структура условного обозначения

Пример условного обозначения трансформатора герметичного исполнения, мощностью 400 кВА, классом напряжения 3 кВ; климатического исполнения - УХЛ, категории размещения –1 ; с напряжением на стороне ВН – 2,47 кВ, на стороне НН – 0,4 кВ, пределами регулирования напряжения ВН от 3,10 кВ до 1,40 кВ; схемой и группой соединения обмоток YН/YН-0, Трансформатор ТМПНГ-СЭЩ -400/3-УХЛ1; 2,47/0,4; 3,10/1,40; YН /YН-0.

Технические характеристики

Тип
трансформатора
Диапазон
регулирования,
напряжения и токи отпаек (В – А)
Потери холостого хода, Вт Потери короткого замыкания, Вт Напряжение
короткого
замыкания, %
(не более)
Ток холостого хода, %
ТМПН(Г)-СЭЩ-100/3 2400-626 310 2400 5.5 2.2
ТМПНГ-СЭЩ-160/3 2400-613 480 2900 5.5 2.0
ТМПНГ-СЭЩ-250/3 3100-1212 700 4100 7.0 1.9
ТМПНГ-СЭЩ-400/3 3105-1405 900 6100 7.0 1.8
ТМПНГ-СЭЩ-400/6 3105-1405 900 6100 7.0 1.8
ТМПНГ-СЭЩ-400/3 3523-1610 900 6100 7.0 1.8
ТМПНГ-СЭЩ-630/3 3810-1120 1100 9400 7.0 1.6
ТМПНГ-СЭЩ-1000/3 4280- 2354 1950 10500 7.0 1.2
ТМПНГ-СЭЩ-1000/3 3400-1470 1950 10500 7.0 1.2
ТМПНГ-СЭЩ-1000/6 4293-1490 1950 10500 7.0 1.2
ТМПНГ-СЭЩ-1000/6 5514-1600 1950 10500 7.0 1.2
ТМПНГ-СЭЩ-1000/6 5514-1600 1950 10500 7.0 1.2

Климатическое исполнение УХЛ1
Высота над уровнем моря, м 1000
Верхнее рабочее значение температуры окружающего воздуха, С +40°
Нижнее значение температуры окружающего воздуха для исполнения -60°
Тип атмосферы II по ГОСТ 15150-69
