Автоматический воздушный выключатель ВА-СЭЩ-В на номинальный ток от 630 до 6300 А применяется для защиты сетей, электродвигателей и генераторов. ВА-СЭЩ-В может быть укомплектован цифровым реле отключения, благодаря которому гибко настраиваются параметры защиты.
Выпуск автоматических выключателей ВА-СЭЩ 0,4 кВ был освоен еще в сентябре 2007 года, но время не стоит на месте и в январе 2010 года линейка выключателей была обновлена. Благодаря применению новых разработок Группы «Электрощит», появился воздушный автоматический выключатель ВА-СЭЩ-В на номинальные токи от 630 до 6300 А.
Сфера применения такого автоматического выключателя:
- в качестве вводных, фидерных и межсекционных выключателей в трехфазных распределительных устройствах;
- для включения и защиты сетей, электродвигателей, генераторов, трансформаторов, конденсаторов;
- для оперативных включений и отключений, аварийного отключения потребителей электрической энергии.
Автоматические выключатели ВА-СЭЩ-В оснащаются цифровым реле отключения, которое позволяет гибко настраивать параметры защиты. Расцепитель защищает от перегрузки, короткого замыкания, замыкания на землю, от пониженного и повышенного напряжения, пониженной и повышенной частоты, а также небалансов тока и напряжения и др. Также система защиты позволяет измерять любые параметры тока (мощность, энергия, частота, коэффициент мощности, гармоники и т.д.) в реальном времени. Все текущие параметры выводятся на жидкокристаллический дисплей, ведется журнал событий. При необходимости, данные могут передаваться по протоколам Modbus и Profibus. В зависимости от того, насколько тщательный контроль и насколько серьезная защита требуется на объекте, где применяется автоматический выключатель, ВА-СЭЩ-В может оснащаться различными типами микропроцессорных расцепителей. Это позволяет экономить средства не используя более дорогой расцепитель, когда его функции попросту не нужны. Универсальность автоматического выключателя ВА-СЭЩ-В также проявляется в возможности изготовления в стационарном и выдвижном исполнении, а также в том, что источник питания может присоединяться любым способом к любой группе выводов без изменения отключающей способности.
Новые автоматические выключатели ВА-СЭЩ на ток от 630 до 6300 А выпускаются в корпусах трех типоразмеров, отличающихся по ширине:
1. Воздушные автоматические выключатели ВА-СЭЩ АN-06-20 D на номинальный ток от 630 до 2000 А.
2. Воздушные автоматические выключатели ВА-СЭЩ АS-06-40 Е на номинальный ток от 630 до 4000 А.
3. Воздушные автоматические выключатели ВА- СЭЩ АS-40-63 G на номинальный ток от 4000 до 6300 А.
Высота и глубина всех корпусов – одинаковые, что позволяет эффективно использовать полезный объем шкафа.
Автоматические выключатель оснащается пружинно моторным приводом, но пожеланию заказчика на ВА-СЭЩ может быть установлен ручной привод взвода пружины. Возможно исполнение выключателей с комплектами адаптации для замены устаревших выключателей. Ретрофит позволяет повысить надежность электроснабжения без полной замены респредустройства.

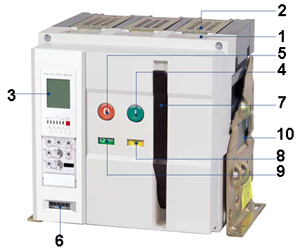

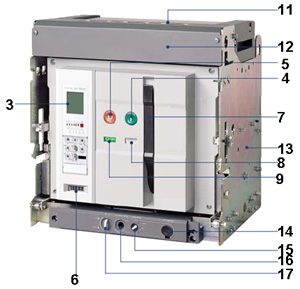

Конструкция
|
1 - корпус выключателя
2 - дугогасительные камеры
3 - микропроцессорный расцепитель
4 - кнопка включения
5 - кнопка отключения
6 - механический счетчик циклов
7 - рукоятка взвода пружины
8 - индикатор взвода пружины
9 - индикатор положения выключателя
10 - фиксирующая скоба
|
11 - крышка дугогасительных камер
12 - крышка вывода цепи управления
13 - корзина
14 - отверстие для рукоятки вкатывания – выкатывания
15 - индикатор положения
16 - отсек для хранения рукоятки
17 - блокиратор
|
|
Преимущества
Новые выключатели ВА-СЭЩ обеспечивают удобство в эксплуатации за счет высокой надежности рабочих характеристик принципиально нового микропроцессорного расцепителя.
В дополнение к основным функциям защиты от сверхтока (тока короткого замыкания, тока замыкания на землю) новый микропроцессорный расцепитель защищает от отклонения напряжения, отклонения от частоты, а также от дисбаланса напряжения, тока и мощности.
Он обладает расширенными возможностями по измерению напряжения, тока, мощности, электроэнергии, гармоник, обеспечивает обмен данными.
По сравнению с традиционными электронными расцепителями, новый микропроцессорный расцепитель обладает большей точностью измерения и передачи сигналов, лучшей коммутационной способностью, что позволяет увеличить его долговечность.
Функция логической селективности срабатывания автоматических выключателей упрощает координацию защиты, а тепловая память позволяет использовать аппарат для защиты нагрузок различных типов.
Текущие значения параметров сети выводятся на жидкокристаллический дисплей микропроцессорного расцепителя.
Технические характеристики
Характеристики |
АН-06D
АН-08D
АН-10D
АН-13D
AH-16D |
AH-20D |
АН-20Е
АН-25Е
АН-32Е |
АН-40Е |
АН-40G
АН-50G |
АН-63G |
Масса, кг |
63 |
70 |
87 |
104 |
181 |
188 |
Выкатной |
съемная часть (с корзиной) |
с моторным взводом |
с ручным приводом |
61 |
88 |
85 |
102 |
179 |
184 |
только корзина |
29 |
33 |
44 |
58 |
97 |
102 |
Стационарный |
с моторным взводом |
34 |
38 |
44 |
63 |
98 |
103 |
с ручным приводом |
32 |
36 |
42 |
61 |
96 |
101 |
Габаритные размеры, мм (высота×ширина×глубина) |
430×334×375 |
430×412×375 |
430×785×375 |
с моторным взводом |
с ручным приводом |
300×300×295 |
300×378×295 |
300×751×295 |
