Вакуумные выключатели серии ВВУ-СЭЩ-35 (ВВУ-СЭЩ-Э-35-20/1000; ВВУ-СЭЩ-Э-35-20/1600; ВВУ-СЭЩ-Э-35-25/1000; ВВУ-СЭЩ-Э-35-25/1600; ВВУ-СЭЩ-П-35-20/1000; ВВУ-СЭЩ-П-35-20/1600; ВВУ-СЭЩ-П-35-25/1000; ВВУ-СЭЩ-П-35-25/1600) предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 35 кВ.
Выключатели используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-35 допускается только по согласованию с предприятием-изготовителем.
При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.
Конструкция
Выключатель состоит из следующих основных частей:
- рама 5, вал выключателя 1, отключающая пружина 9 и масляный буфер 8;
- полюса 3 с вакуумной дугогасительной камерой;
- пружинно-моторного привода 6.
Общий вид выключателя ВВУ-СЭЩ-ПО-27,5
1-вал выключателя; 2-изолятор; 3-полюс; 5-рама; 6-привод пружинно-моторный; 7-тяга; 8- масляный буфер; 9-пружина отключающая.
Полюс выключателя состоит из камеры 1, гибкого контакта 2, закрепленного к подвижному контакту при помощи гайки 3 и тяги 4.

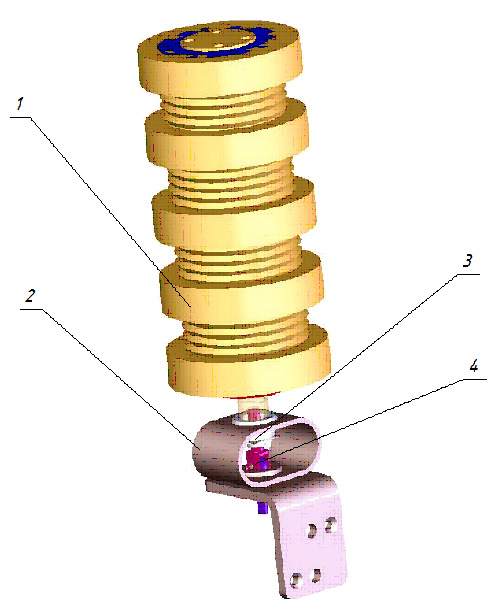

Полюс
1-КДВ; 2-контакт гибкий; 3-гайка; 4-тяга
Привод выключателя пружинно-моторный, использующий энергию предварительно взведенной пружины.
Пружинно - моторный привод состоит из:
- однотипных механизмов включения и отключения c механическими защёлками;
- включающей пружины;
- механизма взвода включающей пружины;
- механизмов блокировок.
Особенностью привода является использование в конструкции механизма свободного расцепления.

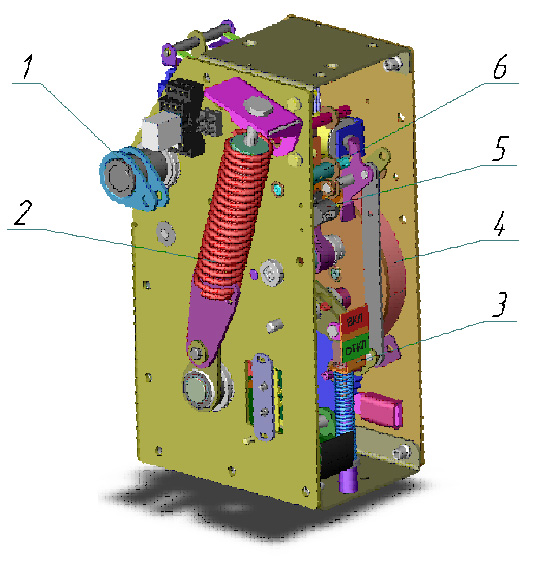

Пружинно-моторный привод
1- вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.
Электромагнитный привод состоит из:
- механизма отключения с механической защёлкой;
- электромагнита включения;
- механизмов блокировок;

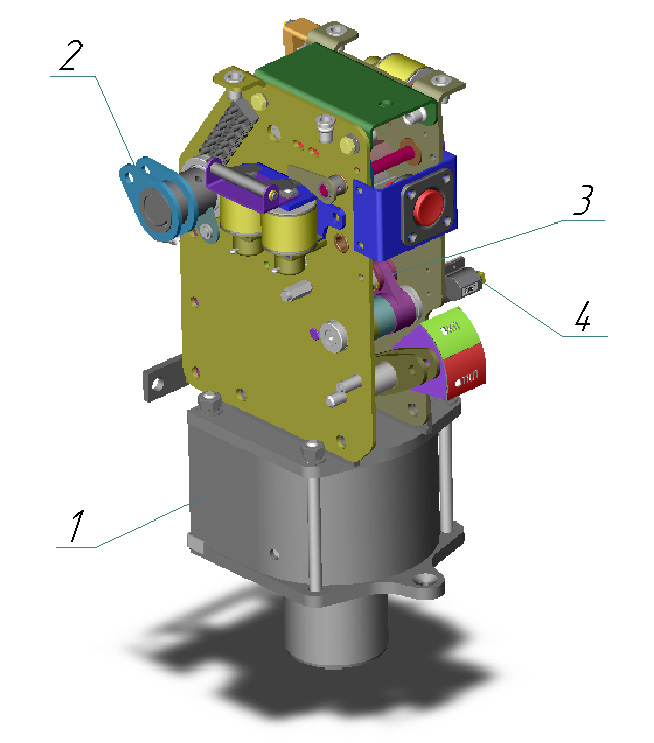

Электромагнитный привод
1- электромагнит включения; 2 - вал привода; 3 - механизм отключения; 4 - счётчик операций.
Особенностью приводов, как электромагнитного, так и пружинно-моторного, является использование в конструкции механизма свободного расцепления.
Механизм отключения служит для:
- поворота и удержания выходного вала привода и, следовательно, выключателя во включенном положении;
- отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;
- обеспечения выполнения операции отключения независимо от положения остальных элементов привода.
Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение.
При использовании выключателей в составе КРУ предусмотрена блокировка от включения в промежуточном (между рабочим и нерабочим) положении выкатного элемента и от перемещения выключателя во включенном положении.
Конструкция выключателей позволяет с незначительными переделками адаптировать их в КРУ на замену старых выключателей.
Разработана конструкторская документация на унифицированный выкатной элемент, для КРУ К-65.

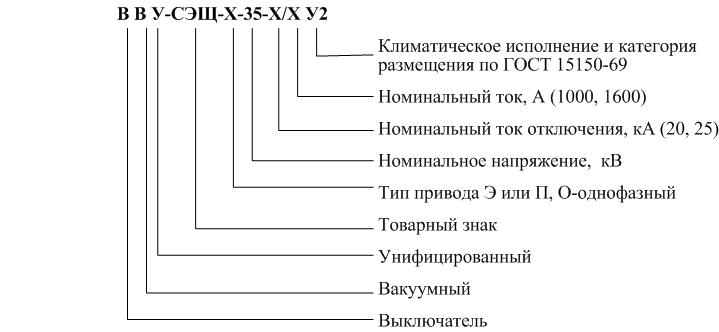

Структура условного обозначения
Технические характеристики
Наименование параметра |
ВВУ-СЭЩ-Э-35-20/1000(1600) |
ВВУ-СЭЩ-Э-35-25/1000(1600) |
ВВУ-СЭЩ-П-35-20/1000(1600) |
ВВУ-СЭЩ-П-35-25/1000(1600) |
Номинальное напряжение, кВ |
35
|
Номинальный ток, А |
1000 (1600)
|
Номинальный ток отключения, кА |
20 |
25 |
20 |
25 |
Ток термической стойкости, 3с, кА |
20 |
25 |
20 |
25 |
Ток электродинамической стойкости, кА |
51 |
62,5 |
51 |
62,5 |
Токи включения, кА |
|
наибольший пик |
50 |
62,5 |
50 |
62,5 |
начальное действующее значение периодической составляющей |
20 |
25 |
20 |
25 |
Ход подвижного контактов ВДК, мм |
16,5±0,5
|
Ход поджатия контактов ВДК, мм |
5-0,5+1
|
Собственное время отключения, с, не более |
0,04
|
Полное время отключения, с, не более |
0,06
|
Собственное время включения, с, не более |
0,11
|
Средняя скорость подвижных контактов ВДК при отключении, м/с |
0,9-1,5
|
Средняя скорость подвижных контактов ВДК при включении, м/с |
0,4-1,0
|
Максимальный статический момент при включении, м/с |
20 (30)
|
Время заводки вкл. пружин, сек, не более |
15
|
Номинальное напряжение цепей управления, В: |
|
постоянного тока |
110; 220
|
переменного тока |
120; 230 |
- |
120; 230 |
Диапазон изменения питающего напряжения в процентах от U ном. при: |
|
включении |
70-110 |
85-110 |
отключении с постоянным током |
65-120 |
70-110 |
отключении с переменным током |
85-110 |
- |
65-120 |
Испытательное напряжение промышленной частоты, кВ |
95
|
Испытательное напряжение полного грозового импульса, кВ |
190 |
- |
Электрическое сопротивление главной цепи полюса, мкОм не более |
60 (40)
|
Механический ресурс, циклов ВО |
25000
|
Коммутационный ресурс, циклов ВО, |
|
номинальном токе |
25000
|
номинальном токе отключения |
25
|
Токи срабатывания расцепителя токового для схем с дешунтированием (YAA), А |
3; 5 |
- |
3; 5 |
Срок службы выключателя |
30
|
Климатическое исполнение |
У2
|
Верхнее значение температуры окружающего воздуха при эксплуатации, С |
+55
|
Нижнее значение температуры окружающего воздуха при эксплуатации, С |
-40
|
