ВВУ-СЭЩ-П-10-50

Выключатель ВВУ-СЭЩ-П-10-50 У2 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 6-10 кВ.

Выключатели типа ВВУ-СЭЩ-П-10-50 используются в КРУ СЭЩ-70. Во всех случаях установка выключателей типа ВВУ-СЭЩ-П-10-50 допускается только по согласованию с предприятием-изготовителем.

При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.

Конструкция

Конструктивно модуль выключателя состоит из:

- основания, включающего в себя сварную раму с валом выключателя, отключающей пружиной и масляным буфером;

- трёх полюсов;

- пружинно-моторного привода.

По характеру конструктивной связи с приводом выключатели имеют отдельный привод, связанный механической передачей. Выключатели имеют высокую степень унификации по исполнениям.

Для выключателя типа ВВУ-СЭЩ-П-10-50 подключение привода к внешним цепям осуществляется через разъём HAN 72.

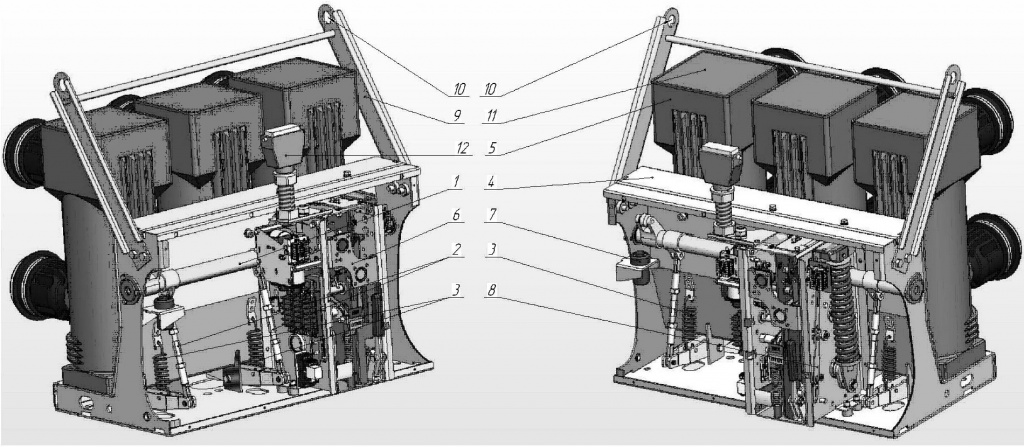

Вакуумный выключатель ВВУ-СЭЩ-П-10-50

1- вал включения/отключения выключателя; 2-тяги; 3-пружины отключения; 4-рама; 5-полюс; 6-привод пружинно-моторный; 7-масляный буфер; 8-механизм блокировки; 9-кронштейн такелажный; 10-места стопоровки; 11-крышки защитные; 12-жгут с разъёмом HAN 72.

В выключателе предусмотрены механизм блокировки для автоматического отключения выключателя и блокировки механического и электрического включения выключателя при неправильном оперировании ячейкой.

Полюс выключателя состоит из разъёмного корпуса 1, включающего в себя вакуумную дугогосительную камеру (ВДК) 8, токопроводящий радиатор 5, гибкий токопровод 4, изоляционную тягу 6 со встроенным механизмом дополнительного поджатия контактов ВДК 7. Кинематическая связь передачи движения подвижного контакта ВДК жесткая.

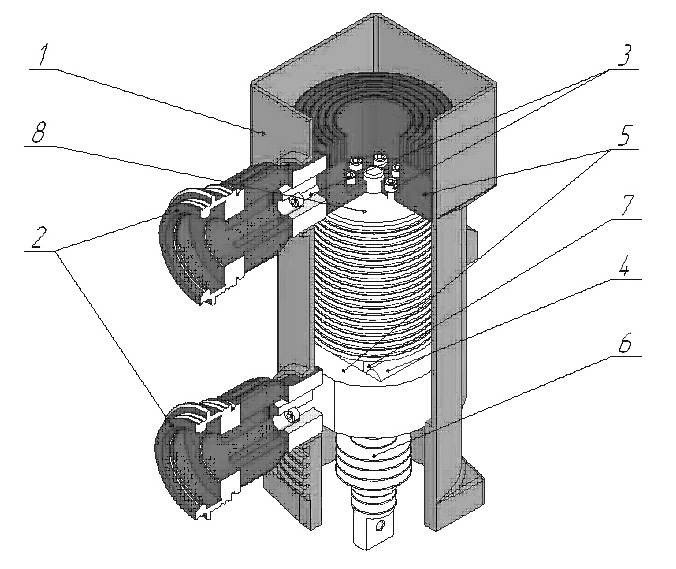

Полюс ВВУ-СЭЩ-П-10-50

1-корпус; 2–контакты втычные; 3-винты; 4-контакт гибкий; 5-радиаторы; 6-тяга изоляционная с механизмом поджатия; 7- подвижный контакт ВДК; 8-ВДК.

В выключатель устанавливается пружинно-моторный привод, использующий энергию предварительно взведенной пружины.

Привод состоит из:

- однотипных механизмов включения 3 и отключения 6 с механическими защёлками;

- вала привода 1;

- включающей пружины 2;

- механизма взвода включающей пружины 4;

- механизмов блокировок;

- счётчика операций 5.

Особенностью приводов является использование в конструкции механизма свободного расцепления.

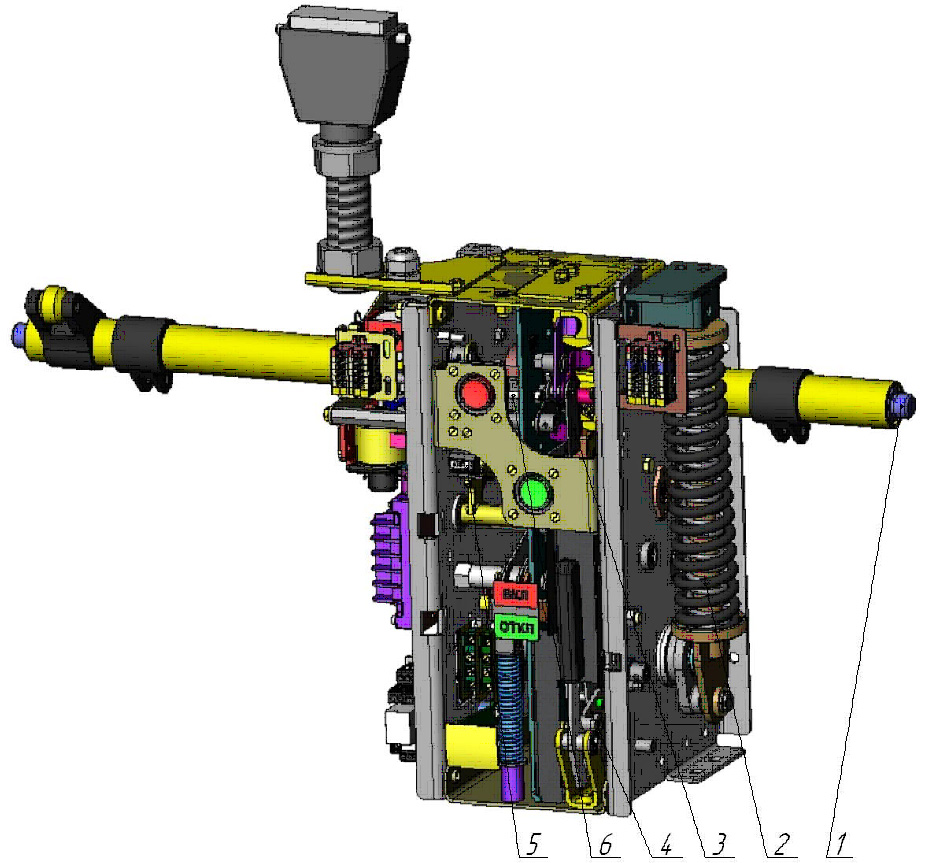

Пружинно-моторный привод

1-вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.

Достоинства пружинно-моторного привода общеизвестны:

- небольшая мощность питающей сети для взвода включающей пружины;

- при включении на короткое замыкание выключатель не чувствителен к посадкам напряжения;

- возможность ручного взвода пружины включения;

- возможность включения выключателя в отсутствие напряжения на вторичных цепях.

Механизм отключения служит для:

- поворота и удержания выходного вала привода и, следовательно, удержания выключателя во включенном положении;

- отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;

- обеспечения выполнения операции отключения независимо от положения элементов привода при включении.

Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение (в составе КРУ СЭЩ-70).

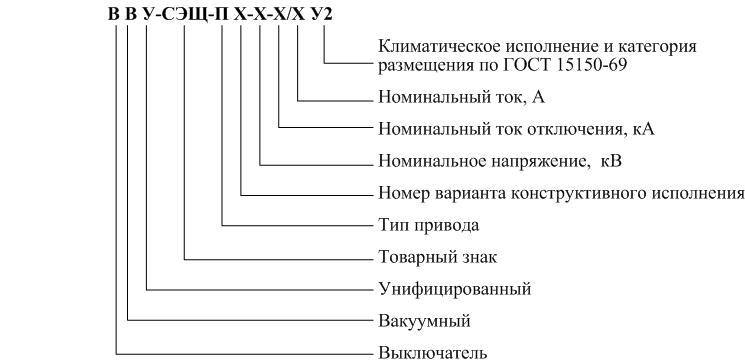

Структура условного обозначения

Технические характеристики
