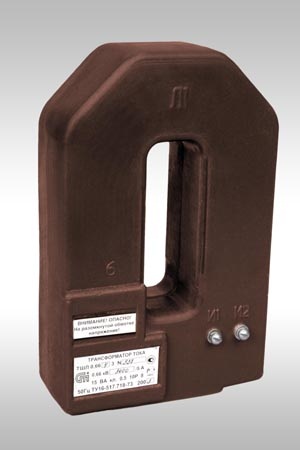

Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-I
Назначение
Трансформаторы предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:
-
высота над уровнем моря не более 1000 м;
-
температура окружающей среды при эксплуатации - от минус 45°C до плюс 70°C для исполнения "У2" и от минус 10°C до плюс 70°C для исполнения "Т2";
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).
Сообщаем, что в трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Технические данные ТШЛ-0,66, ТШЛ-0,66-I
|
Название параметра
|
Норма
|
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток, А |
2000, 3000, 4000, 5000 |
|
Наибольший рабочий первичный ток, А |
2000, 3200, 4000, 5000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Номинальная частота, Гц |
50 или 60 |
|
Класс точности |
0,2S; 0,2; 0,5 S; 0,5; 1; 10P |
|
Номинальная вторичная нагрузка при cos φ = 0,8, В•А |
15 |
|
Кратность односекундного тока термической стойкости для первичных токов:
2000 A
3000 A
4000 A, 5000 А
|
60
40
40 |
|
Номинальная предельная кратность:
- для трансформаторов на 2000А, 3000 А при междуфазном расстоянии 140 мм
- для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 140 мм
- для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 750мм
|
8
4
8 |
Примечание:
Испытательное одноминутное напряжение промышленной частоты вторичной обмотки 3 кВ для исполнения «У2» и 3,3 кВ для «Т2». |
Габаритные размеры трансформтаора тока ТШЛ-0,66-I
|
Номинальный первичный ток, А |
Размеры, мм |
Масса, кг |
|
A |
B |
B1 |
L1 |
B2 |
L2 |
L |
H |
C |
|
2000-3000 |
142
|
72
|
85
|
75 |
39 |
50
|
181
|
277 |
129 |
10 |
|
4000-5000 |
200
|
82
|
95
|
85 |
79 |
45
|
251
|
302 |
199 |
15 |
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классе точности 10Р для трансформаторов тока ТШЛ-0,66 и ТШЛ-0,66-I
|
Номинальная вторичная нагрузка, В∙А
|
3
|
5
|
10
|
15
|
20
|
30
|
40
|
50
|
60
|
75
|
100
|
|
Коэффициент трансформации
|
Номинальная предельная кратность
|
|
2000/5
|
31
|
26
|
21
|
18
|
15
|
12
|
9
|
8
|
7
|
6
|
4
|
|
3000/5
|
31
|
26
|
22
|
19
|
17
|
14
|
12
|
10
|
9
|
8
|
6
|
|
4000/5
|
47
|
29
|
26
|
24
|
22
|
19
|
16
|
14
|
13
|
11
|
9
|
|
5000/5
|
46
|
23
|
21
|
20
|
19
|
17
|
15
|
14
|
13
|
11
|
10
|

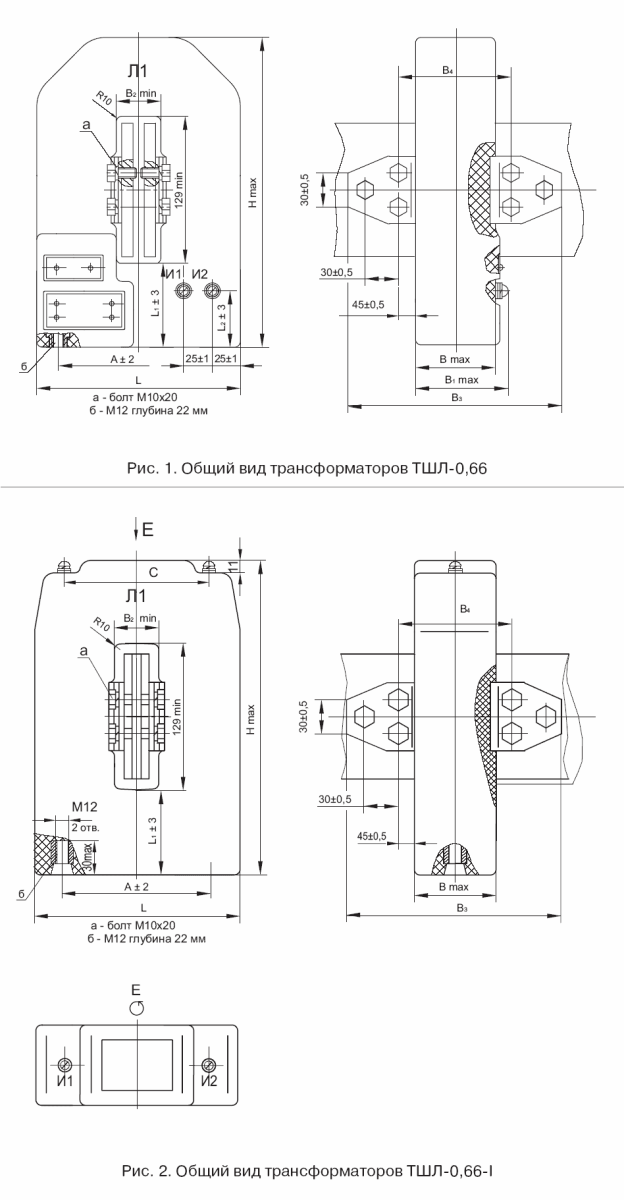

Общий вид трансформатора (чертеж)
Шинные трансформатор тока ТШЛ-0,66-II
Назначение
Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора. Обозначения первичной и вторичной обмотки находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений. Выводы вторичной обмотки закрываются прозрачной крышкой с возможностью пломбирования. Трансформатор крепится на шине с помощью планки с прижимными винтами. Планка поставляется по отдельному заказу. Климатическое исполнение У2 и Т2.
Технические данные
|
Наименование
|
Значение
|
|
Номинальное напряжение, кВ |
0,66
|
|
Наибольшее рабочее напряжение, кВ |
0,8
|
|
Номинальный первичный ток, А |
300, 400, 600, 800, 1000, 1500, 2000, 2500
|
|
Номинальный вторичный ток, А |
1; 5
|
|
Номинальная частота, Гц |
50, 60*
|
|
Номинальная вторичная нагрузка, ВА |
1-10
|
|
Класс точности |
0,5; 0,5S; 0,2S; 0,2; 1
|
Коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 не более**
в классе точности 0,5S; 0,2S не более |
10
5
|
|
Масса трансформатора, кг |
1,73(до 600 А); 1,76(800-2500 А)
|
* Для поставок на экспорт.
** При номинальной нагрузке 5 ВА для 300 и 400А. При номинальной нагрузке 10 ВА для (600-2500) А. |
Габаритные размеры трансформтаора тока ТШЛ-0,66-II
|
Номинальный первичный ток, А
|
Размеры, мм
|
|
H
|
h
|
L
|
B
|
C
|
F
|
|
300, 400, 600
|
150
|
135
|
102
|
54
|
64
|
71
|
|
800, 1000, 1500, 2000, 2500
|
190
|
175
|
109
|
44
|
104
|
60
|

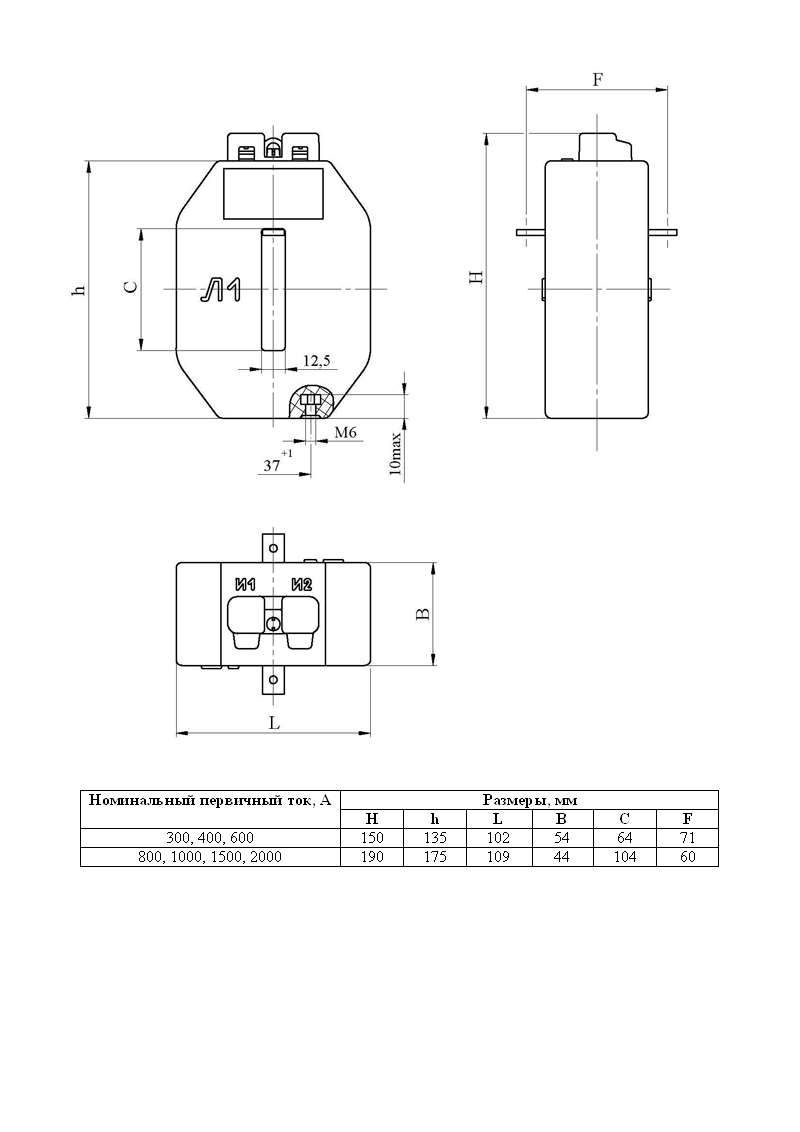

Общий вид трансформатора (чертеж)
Трансформатор тока ТШЛ-0,66-III
Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в устройствах на класс напряжения до 0,6 кВ включительно.
Трансформаторы изготавливается в климатическом исполнении "УХЛ 2.1" и "Т2" по ГОСТ 15150.
Условия работы:
-
высота над уровнем моря не более 1000 м;
-
температура окружающей среды с учетом перегрева воздуха внутри КРУ приведена в таблице 1;
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
-
положение трансформатора в пространстве - любое.
|
Климатическое исполнение
|
Рабочее значение температуры,°С
|
|
нижнее
|
верхнее
|
|
эксплуатация
|
эксплуатация
|
|
УХЛ 2.1
|
- 60
|
+40
|
|
Т2
|
-10
|
+50
|
Технические характеристики трансформаторов тока ТШЛ-0,66-III-1 и ТШЛ-0,66-III-2
|
Наименование параметра
|
Норма
|
|
Номинальное напряжение, кВ
|
0,66
|
|
Наибольшее рабочее напряжение, кВ
|
0,8
|
|
Номинальный вторичный ток, А
|
1 или 5
|
|
Номинальная частота переменного тока, Гц
|
50, 60*
|
|
Примечание - * Для поставок на экспорт.
|
Основные параметры трансформаторов тока ТШЛ-0,66-III-1
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Номинальная вторичная нагрузка, ВА |
Класс точности |
|
100;150 |
1; 5 |
1; 2; 2,5; 3 |
0,5; 0,5S |
|
200; 250 |
1; 2; 2,5; 3; 5 |
0,5; 0,5S |
|
250 |
1; 2; 2,5; 3 |
0,2S |
|
300 |
1; 2; 2,5; 3; 5 |
0,5; 0,5S; 0,2S |
|
10 |
1 |
|
400 |
1; 2;2,5; 3; 5 |
0,5; 0,5S; 0,2S |
|
10 |
0,5 |
|
500 |
1; 2;2,5; 3; 5 |
0,5; 0,5S; 0,2S |
|
10; 15 |
0,5 |
|
600 |
5 |
1; 2;2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |
|
15; 20 |
0,5 |
Основные параметры трансформаторов тока ТШЛ-0,66-III-2
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Номинальная вторичная нагрузка, ВА |
Класс точности |
|
300; 400 |
1;5 |
1; 2; 2,5; 3 |
0,5; 0,5S |
|
10 |
1 |
|
500; 600 |
1; 2; 2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |
|
15 |
1 |
|
750 |
1; 2; 2,5; 3; 5; 10; 15 |
0,5; 0,5S; 0,2S |
|
20; 30 |
1 |
|
800 |
1; 2; 2,5; 3; 5; 10; 15 |
0,5; 0,5S; 0,2S |
|
20 |
0,5 |
|
1000; 1200; 1500 |
1; 2; 2,5; 3; 5; 10; 15 |
0,5; 0,5S; 0,2S |
|
20; 30 |
0,5 |
|
2000; 2500 |
5 |
1; 2; 2,5; 3; 5; 10; 15; 20 |
0,5; 0,5S; 0,2S |
|
30 |
0,5; 0,5S |
Основные технические параметры трансформаторов тока ТШЛ-0,66-III-3
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Номинальная вторичная нагрузка, ВА |
Класс точности |
|
600 |
1; 5 |
1; 2; 2,5; 3 |
0,5; 0,5S; 0,2S |
|
10 |
0,5; 0,5S |
|
15 |
0,5 |
|
750 |
1; 2; 2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |
|
15; 20 |
0,5 |
|
800 |
1; 2; 2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |
|
15; 20; 30 |
0,5 |
|
1000; 1200 |
1; 2; 2,5; 3; 5; 10; 15 |
0,5; 0,5S; 0,2S |
|
20; 30 |
0,5 |
|
1500 |
1; 2; 2,5; 3; 5; 10; 15; 20 |
0,5; 0,5S; 0,2S |
|
30 |
0,5; 0,5S |
|
2000; 2500; 3000; 4000 |
1; 2; 2,5; 3; 5; 10; 15; 20; 30 |
0,5; 0,5S; 0,2S |

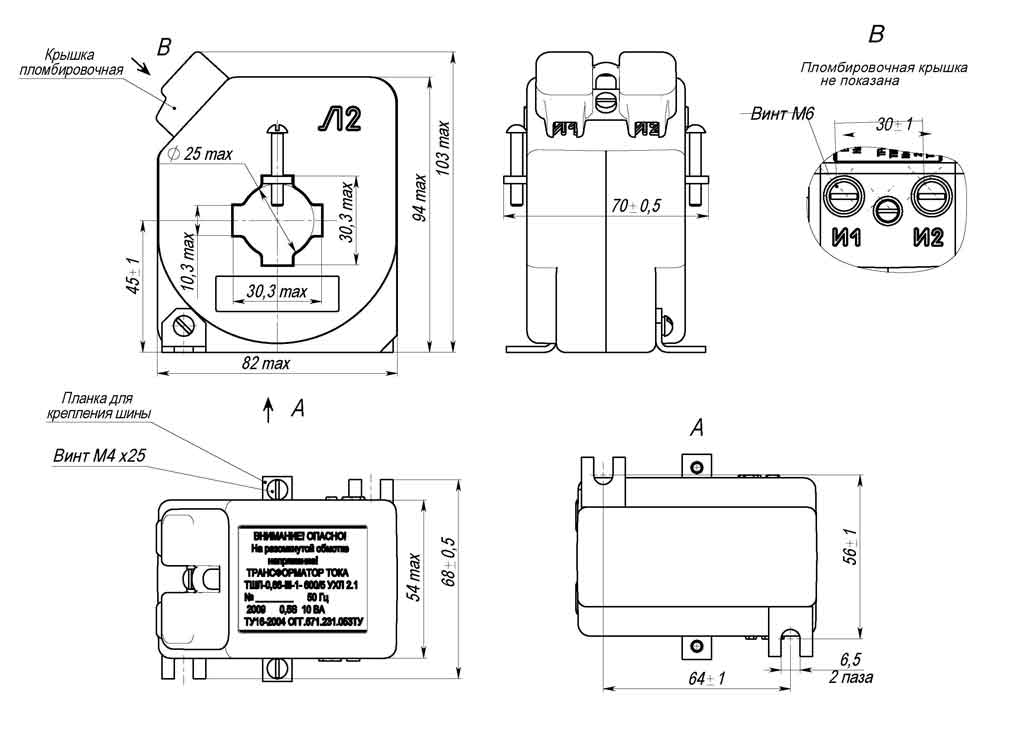

Общий вид трансформатора ТШЛ-0,66-III-1 (чертеж)

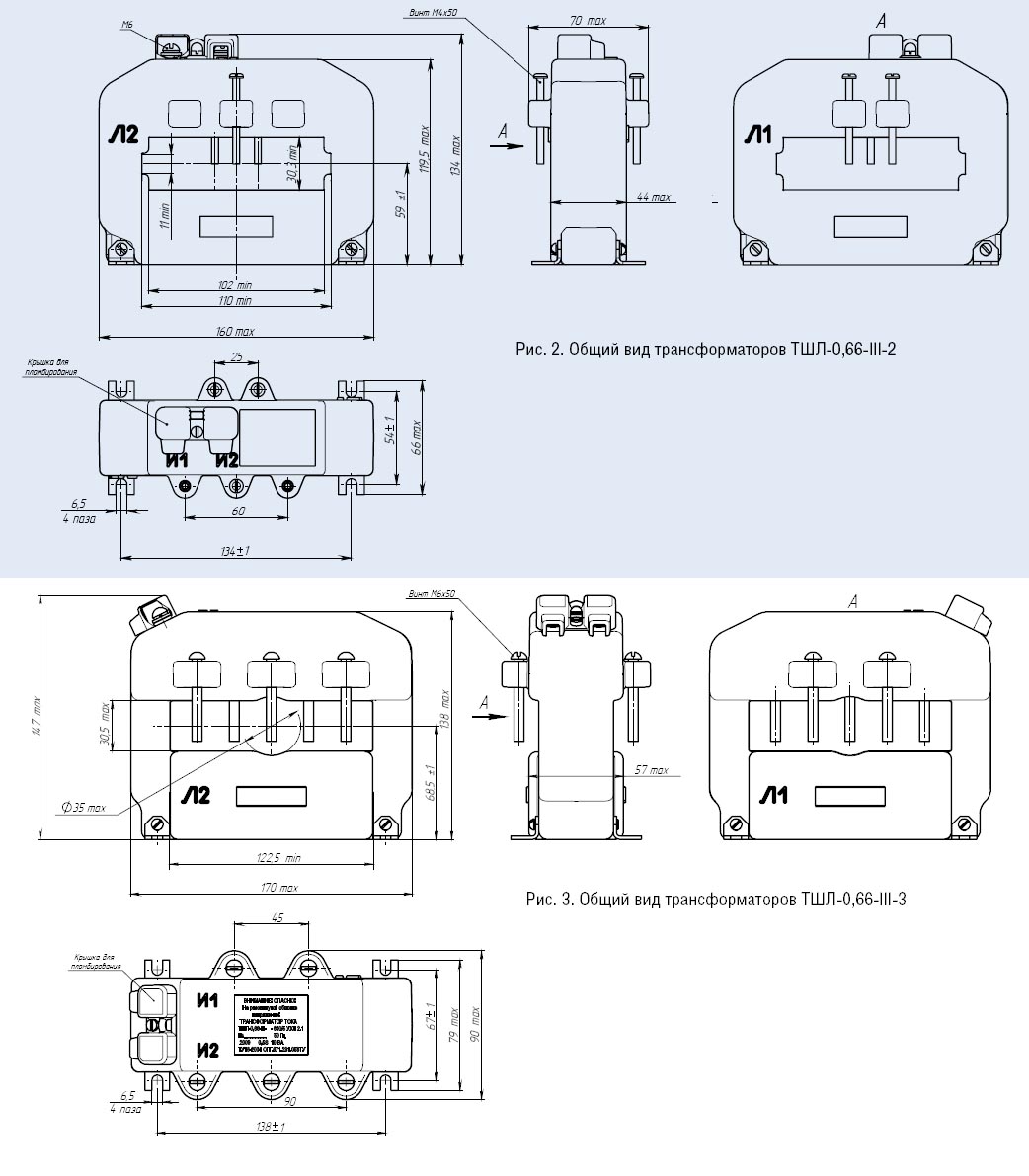

Общий вид трансформатора ТШЛ-0,66-III-2 (чертеж)

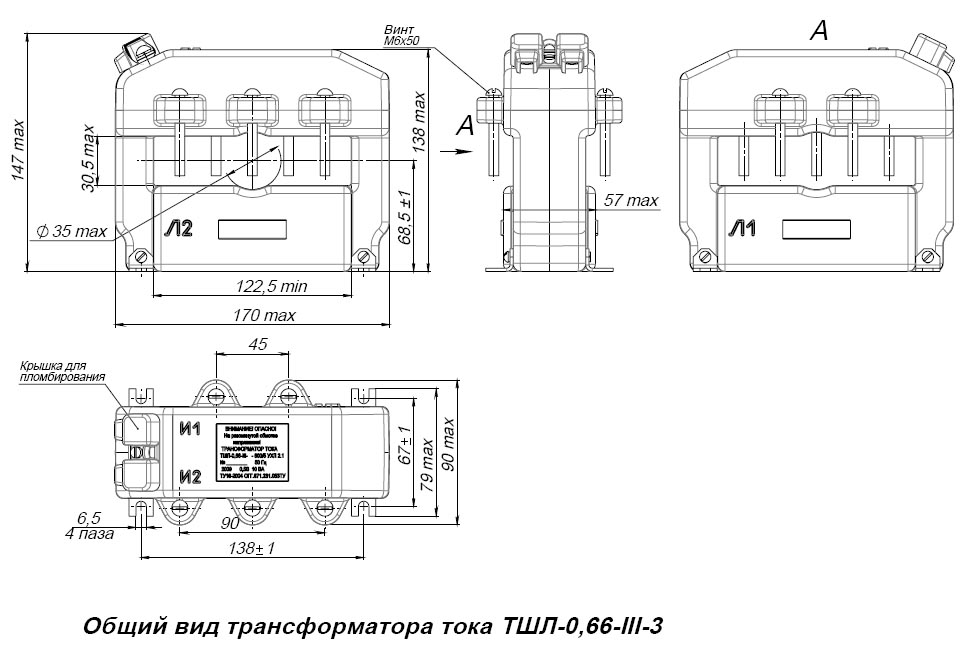

Общий вид трансформатора ТШЛ-0,66-III-3 (чертеж)
