P.S. Сертификаты соответствия и паспорта на ТСЗИ
прилагаются при отправке в Ваш адрес!

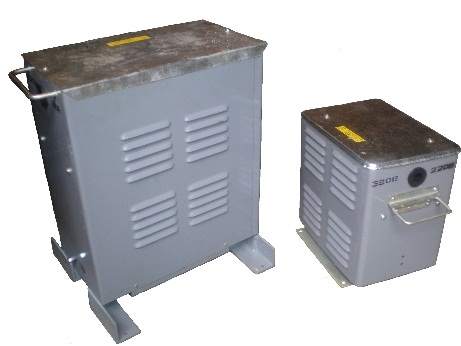

Трансформаторы ТСЗИ предназначены для питания электроинструмента, электроприборов, ламп местного освещения в сетях переменного тока частотой 50 и 60 Гц.
Структура условного обозначения:
Т-трехфазный; С-сухой; З-защищенный; И-для питания электроинструмента; М-многоцелевой.
Производим отгрузки следующих трансформаторов ТСЗИ с Бесплатной доставкой до транспортной компании, см. ниже:
● ТСЗИ-1,6 кВа 380/220-127; ТСЗИ-1,6 380/42; ТСЗИ- 1,6 380/36; ТСЗИ-1,6 380/24; ТСЗИ-1,6 380/12.
Частота: 50;60 Гц. Габариты (мм): 310х212х300. Масса (кг): 25.
● ТСЗИ-2,5 кВа 380/220-127; ТСЗИ-2,5 380/42; ТСЗИ-2,5 380/36; ТСЗИ-2,5 380/24; ТСЗИ-2,5 380/12.
Частота: 50;60 Гц. Габариты (мм): 310х212х300. Масса (кг): 27.
● ТСЗИ-4 кВа 380/220-127; ТСЗИ-4 380/42; ТСЗИ-4 380/36; ТСЗИ-4 380/24; ТСЗИ-4 380/12.
Частота: 50;60 Гц. Габариты (мм): 310х212х300. Масса (кг): 37.
● ТСЗИ-4,5 кВа 380/220-127; ТСЗИ-4,5 380/42; ТСЗИ-4,5 380/36; ТСЗИ-4,5 380/24; ТСЗИ-4,5 380/12.
Частота: 50;60 Гц. Габариты (мм): 310х242х365. Масса (кг): 44.
● ТСЗИ-5 кВа 380/220-127; ТСЗИ-5 380/42; ТСЗИ-5 380/36; ТСЗИ-5 380/24; ТСЗИ-5 380/12.
Частота: 50;60 Гц. Габариты (мм): 310х242х365. Масса (кг): 46.
● ТСЗИ-6,3 кВа 380/220-127; ТСЗИ- 6,3 380/42; ТСЗИ-6,3 380/36; ТСЗИ- 5 380/24.
Частота: 50;60 Гц. Габариты (мм): 310х242х365. Масса (кг): 49.
● ТСЗИ-7 кВа 380/220-127; ТСЗИ-7 380/42; ТСЗИ-7 380/36; ТСЗИ-7 380/24.
Частота: 50;60 Гц. Габариты (мм): 310х242х365. Масса (кг): 49.
● ТСЗИ-8 кВа 380/220-127; ТСЗИ-8 380/42; ТСЗИ-8 380/36; ТСЗИ-8 380/24.
● ТСЗИ-10 кВа 380/220-127; ТСЗИ-10 380/42; ТСЗИ-10 380/36; ТСЗИ-10 380/24.
Частота: 50;60 Гц. Габариты (мм): 560х250х500. Масса (кг): 85.
● ТСЗИ-16 кВа 380/220-127; ТСЗИ-16 380/42; ТСЗИ-16 380/36; ТСЗИ-16 380/24.
Частота: 50;60 Гц. Габариты (мм): 600х275х500. Масса (кг): 139.
● ТСЗИ-20 кВа 380/220-127; ТСЗИ-20 380/42; ТСЗИ-20 380/36; ТСЗИ-20 380/24.
Частота: 50;60 Гц. Габариты (мм): 550х300х520. Масса (кг): 208.
● ТСЗИ-25 кВа 380/220-127; ТСЗИ-25 380/42; ТСЗИ-25 380/36; ТСЗИ-25 380/24.
Частота: 50;60 Гц. Габариты (мм): 550х300х520. Масса (кг): 250.
● ТСЗИ-30 кВа 380/220-127; ТСЗИ-30 380/42; ТСЗИ-30 380/36; ТСЗИ-30 380/24.
Частота: 50;60 Гц. Габариты (мм): 740х300х520. Масса (кг): 250.
● ТСЗИ-40 кВа 380/220-127; ТСЗИ-40 380/42; ТСЗИ-40 380/36; ТСЗИ-40 380/24.
Частота: 50;60 Гц. Габариты (мм): 980х360х520. Масса (кг): 280.
● ТСЗИ-50 кВа 380/220-127; ТСЗИ-50 380/42; ТСЗИ-50 380/36; ТСЗИ-50 380/24.
Частота: 50;60 Гц. Габариты (мм): 1020х360х530. Масса (кг): 310.
● ТСЗИ-63 кВа 380/220-127; ТСЗИ-63 380/42; ТСЗИ-63 380/36; ТСЗИ-63 380/24.
Частота: 50;60 Гц. Габариты (мм): 1020х360х530. Масса (кг): 340.
Примечание:
1. По требованию заказчика обмотки трансформаторов мощностью 1,6; 2,5; 4,0; 6,3 кВА могут быть выполнены алюминиевыми обмоточными проводами (AL).
2. Возможно изготовление трансформаторов ТСЗИ как разделительных (ТСЗИР).
|
Обозначение, тип трансформатора
|
Основные технические характеристики
|
Частота, Гц
|
Масса, кг
|
Габаритные размеры, мм
L, W, H
|
|
Номинальная мощность, кВа
|
Номинальное напряжение обмоток, В
|
|
Первичная, ВН
|
Вторичная, НН
|
|
ТСЗИ-1,6
|
1,6
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
25,0
|
310х212х300
|
|
ТСЗИ-1,6 Al
|
1,6
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
23,0
|
310х212х300
|
|
ТСЗИ-2,5
|
2,5
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
27,0
|
310х212х300
|
|
ТСЗИ-2,5 Al
|
2,5
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
31,0
|
310х212х300
|
|
ТСЗИ-4,0
|
4,0
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
37,0
|
310х212х300
|
|
ТСЗИ-4,0 Al
|
4,0
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
40,0
|
310х242х365
|
|
ТСЗИ-4,5
|
4,5
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
44,0
|
310х242х365
|
|
ТСЗИ-5,0
|
5,0
|
380;220
|
100:220-127;42;36;24;12
|
50; 60
|
46,0
|
310х242х365
|
|
ТСЗИ-6,3
|
6,3
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
49,0
|
310х242х365
|
|
ТСЗИ-6,3 Al
|
6,3
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
53,0
|
460х370х465
|
|
ТСЗИ-10,0
|
10,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
85,0
|
560х250х500
|
|
ТСЗИ-16,0
|
16,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
139,0
|
600х275х500
|
|
ТСЗИ-20,0
|
20,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
208,0
|
550х300х520
|
|
ТСЗИ-25,0
|
25,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
250,0
|
550х300х520
|
|
ТСЗИ-30,0
|
30,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
250,0
|
740х300х520
|
|
ТСЗИ-40,0
|
40,0
|
380;220
|
100:220-127;42;36;24
|
50; 60
|
280,0
|
980х360х520
|
|
ТСЗИ-50,0
|
50,0
|
380;220
|
100:220-127; 42; 36; 24
|
50; 60
|
310,0
|
1020х360х530
|
|
ТСЗИ-63,0
|
63,0
|
380;220
|
100: 220-127;42;36;24
|
50; 60
|
340,0
|
1020х360х530
|
