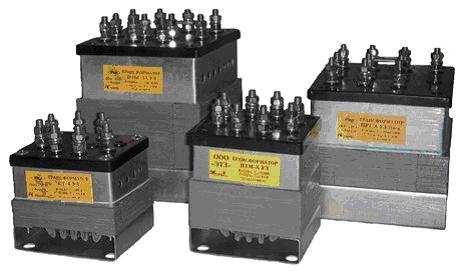

Ас Трансформаторы автоблокировочные типов С0БС, СТ применяются на железных дорогах для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частотой 25 и 50 Гц.
Структура условного обозначения
СОБС-ХХ: СОБС - сигнальный однофазный броневой; сухой; XX — порядковый номер (2А; 3А; 3Б).
СТ-Х: СТ - сигнальный трансформатор; X — порядковый номер (4; 5; 6; 3 С).
Общепромышленное исполнение (А);
Противопожарное исполнение (П);
Герметизированное исполнение (Г).
Условия эксплуатации:
высота над уровнем моря не более 1000 м;
Температура окружающего воздуха от минус 40 до +40 °С;
Относительная влажность воздуха до 80% при температуре 20 °С;
окружающая среда невзрывоопасная, не содержащая едкие пары в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью;
Установка в металлических шкафах или помещениях закрытого типа;
Охлаждение естественное воздушное.
Сигнальные трансформаторы
Обозначение
тип трансформатора |
Основные технические данные изделия
|
Габаритные размеры, мм
Длина, Ширина, Высота
|
|
Мощность, кВА
|
Номинальное напряжение обмоток, В
|
Частота, Гц
|
Масса, кг
|
|
Первичная
|
Вторичная
|
|
СОБС-2А
|
0,135
|
220
|
35,0
|
50/60
|
5,2
|
145х125х144
|
|
СОБС-3А
|
0,05
|
110
|
82,6
|
50/60
|
2,9
|
95х82х133
|
|
СОБС-3Б
|
0,05
|
15; 30
|
54,4
|
50/60
|
2,9
|
-II-
|
|
СТ-3 С
|
0,016
|
220
|
15,8
|
50/60
|
1,35
|
120х58х85
|
|
СТ-4
|
0,016
|
220
|
15,8
|
50/60
|
1,5
|
95х82х107
|
|
СТ-5
|
0,025
|
220
|
17,5
|
50/60
|
2,5
|
95х82х126
|
|
СТ-6
|
0,04
|
110; 220
|
14,6
|
50/60
|
2,85
|
95х82х133
|
|
СОБС-2АП
|
0,135
|
220
|
35,0
|
50/60
|
5,2
|
145х125х144
|
|
СОБС-3АП
|
0,05
|
110
|
82,6
|
50/60
|
2,9
|
95х82х133
|
|
СОБС-3БП
|
0,05
|
15; 30
|
54,4
|
50/60
|
2,9
|
-II-
|
|
СТ-3 СП
|
0,016
|
220
|
15,8
|
50/60
|
1,35
|
120х58х85
|
|
СТ-4П
|
0,061
|
220
|
15,8
|
50/60
|
1,5
|
95х82х107
|
|
СТ-5П
|
0,025
|
220
|
17,5
|
50/60
|
2,5
|
95х82х127
|
|
СТ-6П
|
0,04
|
110; 220
|
14,6
|
50/60
|
3,1
|
95х82х133
|
|
СОБС-2АГ
|
0,135
|
220
|
35,0
|
50/60
|
5,7
|
145х125х144
|
|
СОБС-3АГ
|
0,05
|
110
|
82,6
|
50/60
|
3,2
|
95х82х133
|
|
СОБС-3БГ
|
0,05
|
15; 30
|
54,4
|
50/60
|
3,2
|
-II-
|
|
СТ-4 Г
|
0,016
|
220
|
15,8
|
50/60
|
1,65
|
95х82х107
|
|
СТ-5 Г
|
0,025
|
220
|
17,5
|
50/60
|
2,8
|
95х82х126
|
|
СТ-6 Г
|
0,04
|
110; 220
|
14,6
|
50/60
|
3,15
|
95х82х133
|
