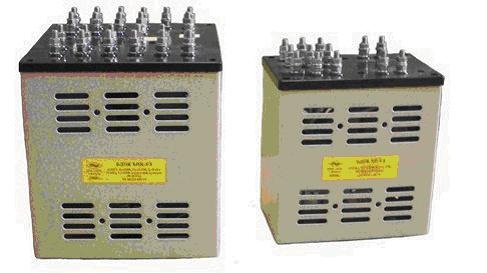

Блок типа БПК предназначен для питания и предварительного кодирования рельсовой цепи с питающего ее конца, блок типа БРК — для питания двухэлементных реле и предварительного кодирования рельсовой цепи с питающего ее конца.
Все три типа блоков применяются в станцион¬ных рельсовых цепях на участках железных дорог с электрической тягой на постоянном токе.
Структура условного обозначения
БПКР-ХЗ:
Б — блок; П - питания; К — кодирования; Р — релейный;
ХЗ — климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации:
-Высота над уровнем моря: не более 1000 м
-Температура окружающей среды: °С -40…+40
-Относительная влажность воздуха при температуре: 20 °С, %
-Окружающая среда: Невзрывоопасная, не содержащая, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная водяными парами и токопроводящей пылью, отсутствие непосредственного воздействия солнечной радиации
-Требования пожарной безопасности: ГОСТ 12.1.004-91
-Требования техники безопасности ГОСТ 12.2.007.2-75
Нормативно-технический документ на блок для внутригосударственных и экспортных поставок: ТУ 16-517.891-75
ТЕХНИЧЕСКИЕ ДАННЫЕ
Технические данные блоков, трансформаторов и дросселей блоков приведены в табл.
Питание и предварительное кодирование рельсовых цепей, а также подключение к ним двухэлементных реле типов ДСР-12 и ДСШ-14 осуществляются соответствующими блоками. Питание рельсовых цепей осуществляется напряжением 220 В с частотой тока 25 Гц, а для кодирования - от сети напряжением 220 В с частотой тока 50 Гц.
Срок службы блоков до списания не менее 20 лет.
Гарантийный срок - 3 года со дня ввода блоков в эксплуатацию.
Наименование, обозначение
|
Основные технические данные изделия
|
Габаритные размеры, мм
Длина, Ширина, Высота
|
Частота, Гц
|
Номинальное первичное напряжение, В
|
Вторичное напряжение при холостом ходе, В
|
Номинальный вторичный ток, А
|
Масса, кг
|
БПК-У3
|
25; 50
|
220
|
3,47-81,2
|
0,45; 0,55
|
10,3
|
187х187х235
|
БРК-У3
|
50
|
220
|
2,3-55,2
|
0,6
|
11,2
|
187х187х235
|
