Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Допускается использование трансформаторов обоих исполнений при температуре окружающего воздуха в токопроводе до 650С при нагрузке трансформаторов не превышающей номинальную мощность класса точности 0,5.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т"
категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при условиях:
-
высота установки над уровнем моря не более 1000 м;
-
температура окружающей среды с учетом превышения температуры воздуха в токопроводе или КРУ при нагрузке трансформаторов предельной мощностью:
-
для исполнения "У3" от минус 45°С до плюс 50°С,
-
для исполнения "Т3" от минус 10°С до плюс 55°С;
-
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
-
рабочее положение - любое.

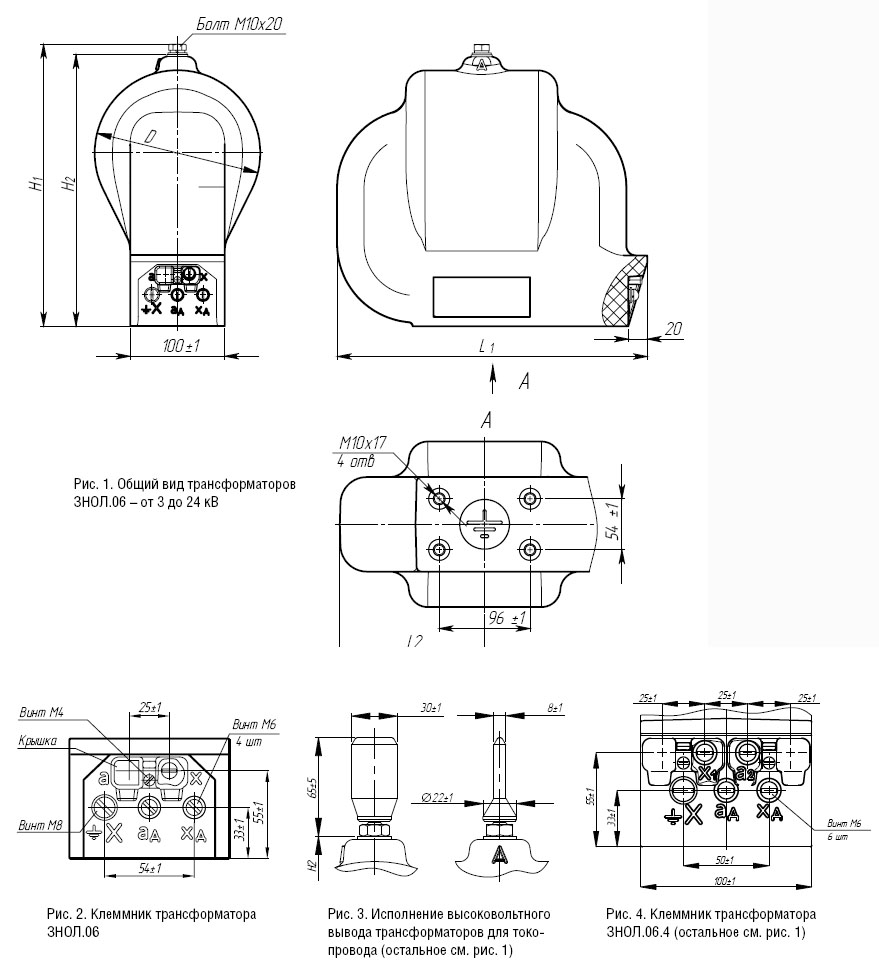

Общий вид трансформаторов ЗНОЛ.06-3(-24) и ЗНОЛ.06.4-6(-20) и ЗНОЛ.06М-15(-24) (чертеж)
.jpg)
Общий вид трансформатора ЗНОЛ.06-27(чертеж)
