Назначение:

Трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, цепей защиты и сигнализации в сетях переменного тока с изолированной нейтралью частотой 50 и 60 Гц. Трансформаторы изготовляются для нужд народного хозяйства и на экспорт в страны с умеренным и тропическим климатом.
Трансформаторы напряжения классифицируются по конструктивному исполнению (заземляемый), количеству фаз (однофазный), виду охлаждения (масляный), номинальному напряжению (15, 20, 24, 35 кВ) и климатическому исполнению.
Структура условного обозначения ЗНОМ-[1]-[2] [3][4]:
З — заземляемый;
Н — трансформатор напряжения;
О — однофазный;
М — естественная циркуляция воздуха и масла;
[1] — класс напряжения первичной обмотки, кВ;
[2] — год разработки трансформатора;
[3][4] — климатическое исполнение (У, ХЛ, Т) и категория размещения (1; 2) по ГОСТ 15150-69.

Конструкция:

Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, обмоток с изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию. Активная часть находится в баке, заполненном трансформаторным маслом.
Баки и крышки трансформаторов ЗНОМ-15-63, ЗНОМ-20-63 и ЗНОМ-24-69 сварены из немагнитной стали, так как трансформаторы предназначены для встраивания в пофазно-экранированные токопроводы и находятся в поле больших токов. Баки и крышки трансформаторов ЗНОМ-35-65 выполнены из листовой стали.
Вводы первичных обмоток трансформаторов расположены на крышке бака. Вводы вторичных обмоток и заземляемый ввод первичной обмотки трансформаторов ЗНОМ-15-63 и ЗНОМ-20-63 расположены на боковой стенке бака, ЗНОМ-24-69 и ЗНОМ-35-65 – на панели зажимов, расположенной в коробке на стенке бака.
Трансформаторы напряжения типов ЗНОМ-24-69 и ЗНОМ-35-65 имеют маслорасширители, расположенные на высоковольтных вводах первичной обмотки, и не имеют пробок для соединения с атмосферой. У трансформаторов ЗНОМ-15-63 и ЗНОМ-20-63 маслорасширители отсутствуют, уровень масла у них находится ниже крышки на 15-20 мм.
Условия эксплуатации:
высота над уровнем моря не более 1000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
группа условий эксплуатации трансформаторов типа ЗНОМ-35-65 М1, остальных трансформаторов М5 по ГОСТ 17516.1-90.
трансформаторы типов ЗНОМ-15-63, ЗНОМ-20-63 и ЗНОМ-24-69 устанавливаются внутри пофазно-экранированных токопроводов;
трансформаторы типа ЗНОМ-35-65 удовлетворяют требованиям сейсмостойкости при установке непосредственно на строительных конструкциях при воздействии землетрясений интенсивностью 9 баллов по МSК-64 при уровне установки над нулевой отметкой 10 м; при установке на промежуточных конструкциях (например, на арматуре) или в комплектных изделиях в качестве встроенных элементов – при воздействии на комплектные изделия или промежуточную конструкцию землетрясений интенсивностью 8 баллов по МSК-64 при уровне установки над нулевой отметкой 10 м (при отсутствии в месте установки изделий резонансов в диапазоне 1-30 Гц);
требования техники безопасности по ГОСТ 12. 2.007-75, пожарной безопасности по ГОСТ 12.1. 004-91.

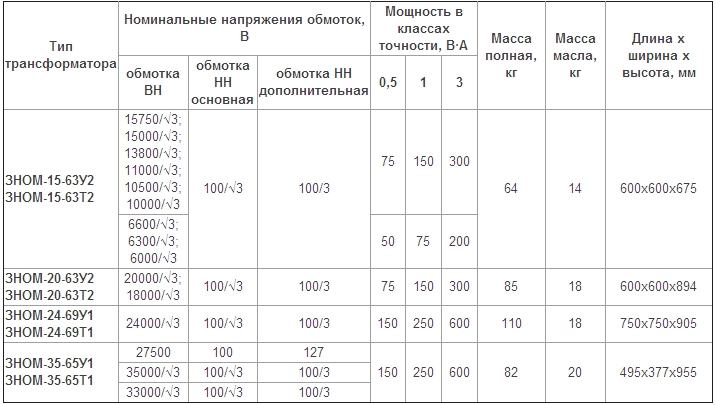

Технические характеристики трансформаторов серии ЗНОМ.



ЗНОМ-15-63 У2, ЗНОМ-15-63 Т2, ЗНОМ-20-63 У2 и ЗНОМ-20-63 Т2

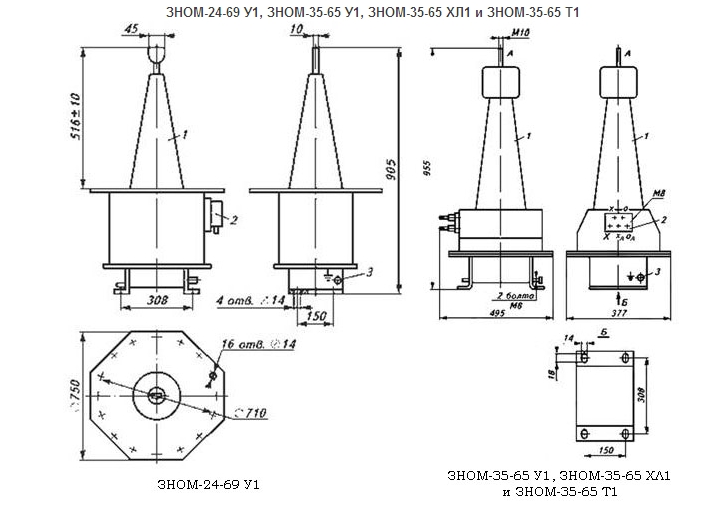

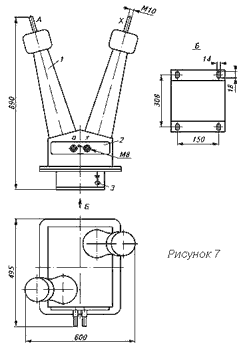

Габаритные, установочные и присоединительные размеры.

1 – ввод ВН; 2 – коробка зажимов низкого напряжения; 3 – болт заземления М8.

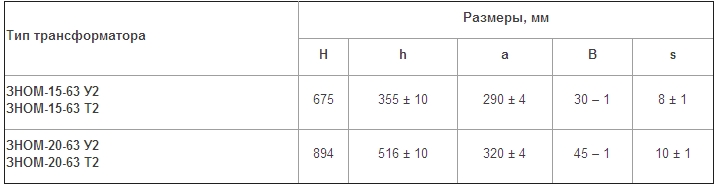

Габаритные размеры трансформаторов ЗНОМ-15-63 У2, ЗНОМ-15-63 Т2, ЗНОМ-20-63 У2 и ЗНОМ-20-63 Т2



1 – ввод ВН; 2 – коробка зажимов низкого напряжения; 3 – болт заземления М8.
