Назначение
Трехфазные антиррезонансные группы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые рас пре де ли тельные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.

Трехфазные антиррезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3хЗНОЛ.06 и категории размещения 2 для 3хЗНОЛП по ГОСТ 15150 и предназначены для эксплуатации при условиях:

• высота установки над уровнем моря не более 1000 м;
• температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке
• трансформаторов предельной мощностью:
• для исполнения "УЗ" - от минус 45°С до плюс 50°С;
• для исполнения "ТЗ" - от минус 10°С до плюс 60°С;
• окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• рабочее положение - любое.

Заземление выводов вторичных обмоток по усмотрению потребителя!
Заземление опорной плиты - обязательно!

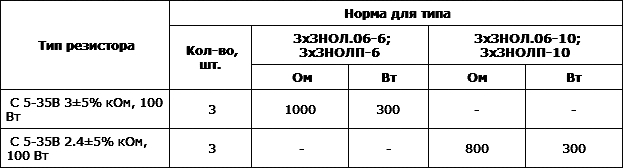

 Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

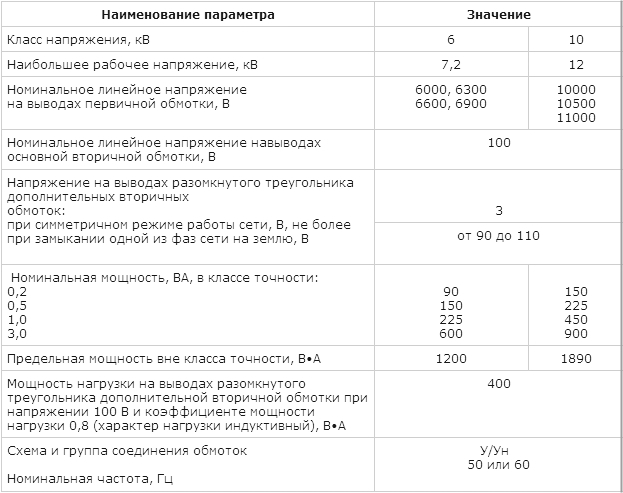

Таблица 1



Таблица 2.

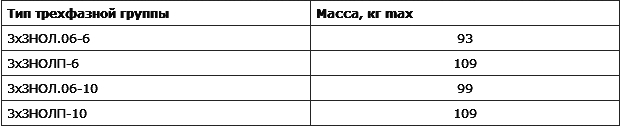

Таблица 3.

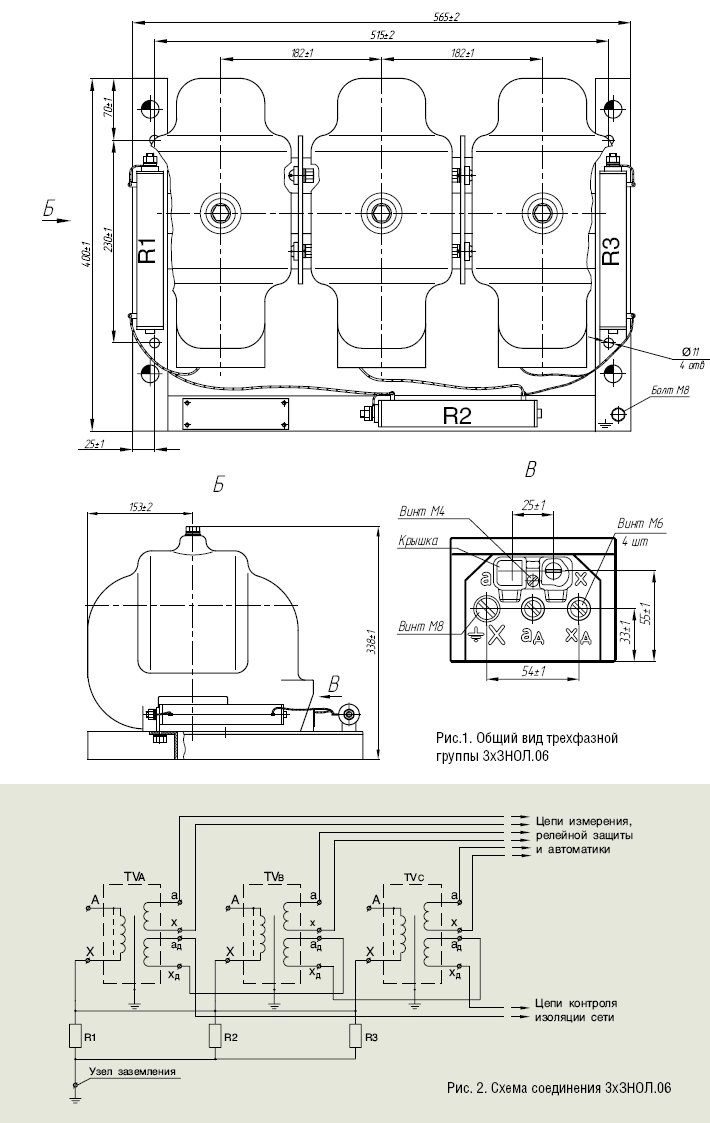

Общий вид трансформатора 3хЗНОЛ.06 (чертеж)

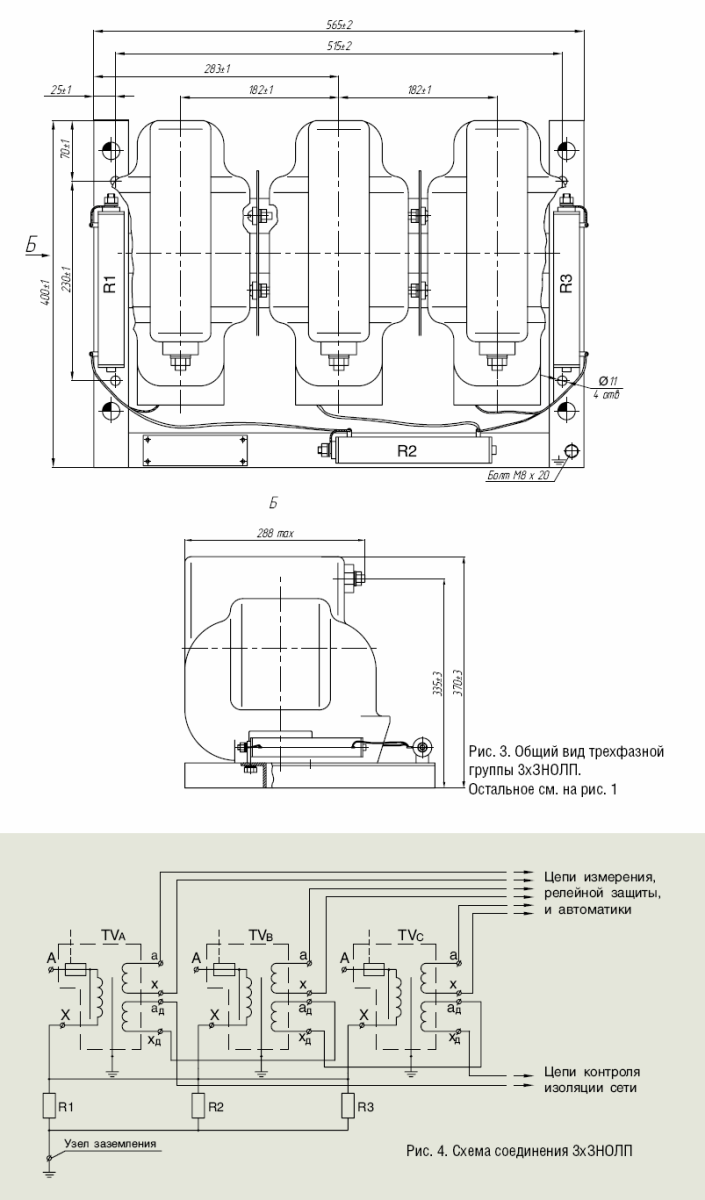

Общий вид трансформатора 3х3НОЛП(чертеж)
