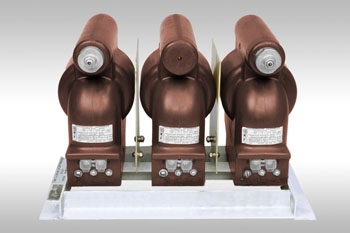

Назначение
Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.
ВНИМАНИЕ: просим обратить внимание, что трехфазная группа может комплектоваться в 4-ех вариантах. При заказе, просьба четко указывать, какой вариант группы вам необходим:
из трех трансформаторов ЗНОЛПМ - 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
из трех трансформаторов ЗНОЛПМИ - 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) - 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) - 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.
Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.
Таблица 1. Технические характеристики трехфазной антирезонансной группы 3хЗНОЛПМ(И)
Наименование параметра |
Значение параметра |
3хЗНОЛПМ-6
3хЗНОЛПМИ-6 |
3хЗНОЛПМ-10
3хЗНОЛПМИ-10 |
Класс напряжения, кВ |
6 |
10 |
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
Номинальное напряжение первичной обмотки, В |
6000; 6600 |
10000; 10500; 11000 |
Трехфазная мощность в классе точности*, ВА
0,2
0,5
1 |
30
90
225 |
30
90
270 |
Номинальное линейное напряжение основной вторичной обмотки, В |
100 |
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В·А |
400 |
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более
при замыкании одной из фаз сети на землю, В |
3
от 90 до 110 |
Схема и группа соединения обмоток группы |
Y/Y/Δ-0 |
Номинальная частота, Гц |
50 |
*) Необходимая номинальная мощность уточняется в заказе.

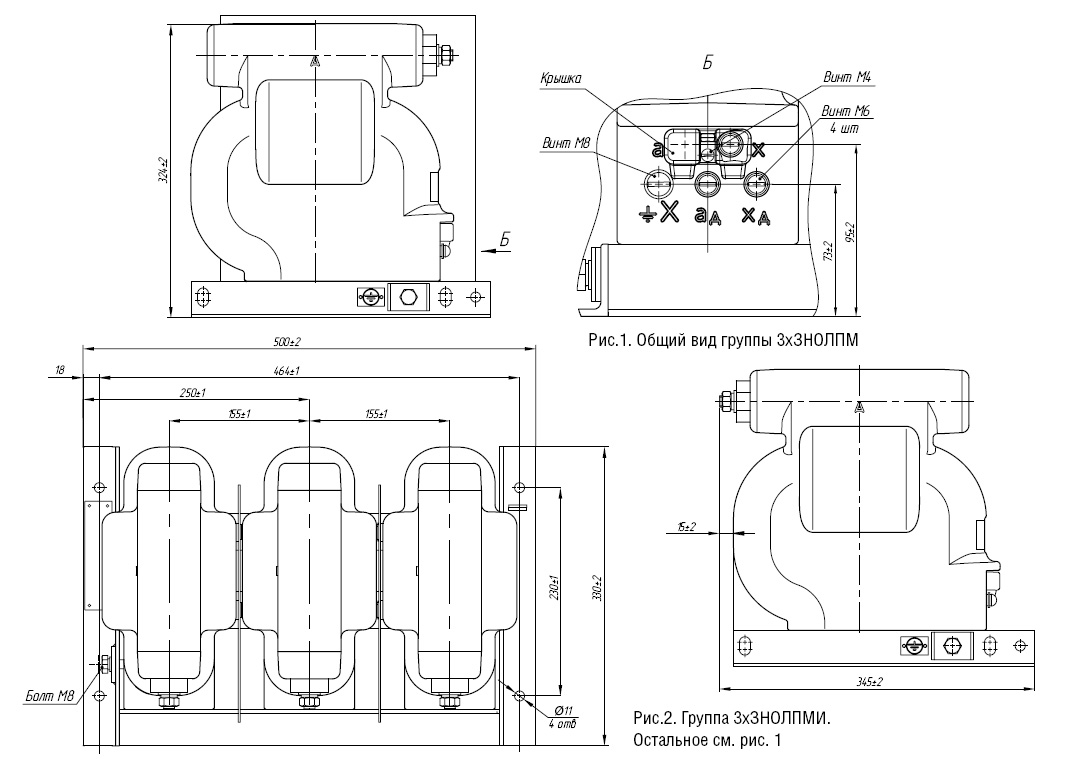

Общий вид трансформатора (чертеж)

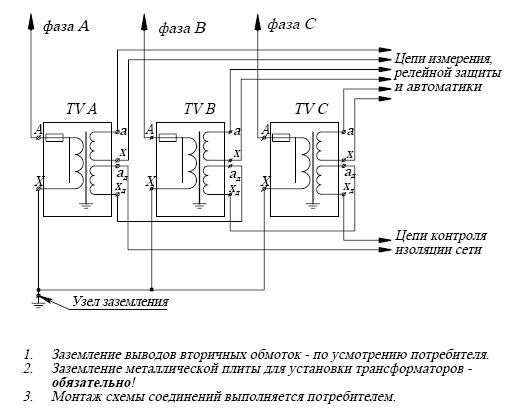

Электрическая схема
