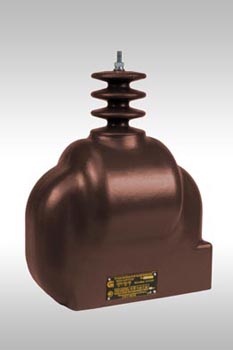

Назначение
Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.
Трансформаторы предназначены для эксплуатации при условиях:
высота установки над уровнем моря не более 1000 м;
температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения "УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1".
Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.
Таблица 1. Технические данные трансформаторов ЗНОЛ
Наименование параметров |
Нормы для типов |
|
ЗНОЛ-3 |
ЗНОЛ-6 |
ЗНОЛ-10 |
Класс напряжения, кВ |
3 |
6 |
10 |
Наибольшее рабочее напряжение, кВ |
3,6 |
7,2 |
12 |
Номинальное напряжение первичной обмотки, В |
3000/√3
3300/√3 |
6000/√3
6300/√3
6600/√3
6900/√3 |
10000/√3
10500/√3 |
Номинальное напряжение основной вторичной обмотки, В |
100/√З или 110/√3 |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 или 100 или 110/√3 или 110
или 100/√3** |
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*:
0,2
0,5
1
3 |
15
30
50
150 |
30
50
75
200 |
50
75
150
300 |
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А |
150 |
200 |
300 |
Предельная мощность вне класса точности, ВА |
250 |
400 |
630 |
Схема и группа соединения обмоток |
1/1/1-0-0 |
Номинальная частота, Гц |
50 или 60 |
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного |
24
40
50 |
32
60
70 |
42
75
90 |
Масса |
42 кг макс |
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.
**) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
Таблица 2. Основные технические характеристики трансформаторов ЗНОЛ.М
Наименование параметра |
Значение |
ЗНОЛ.М-15 |
Класс напряжения, кВ |
15 |
Наибольшее рабочее напряжение, кВ |
18 |
Номинальное напряжение первичной обмотки, В |
13800/3
15750/3 |
Номинальное напряжение основной вторичной обмотки, В |
100/3 |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
Номинальная мощность основной вторичной обмотки, ВА:
в классе точности 0,2
в классе точности 0,5
в классе точности 1
в классе точности 3 |
25
50
75
150 |
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА |
200 |
Предельная мощность вне класса точности, ВА |
400 |
Схема и группа соединения обмоток |
1/1/1-0-0 |
Номинальная частота, Гц |
50 |
Габаритные размеры трансформаторов ЗНОЛ-3; ЗНОЛ-6; ЗНОЛ-10; ЗНОЛ.М-15 одинаковые (см. чертеж ниже)
