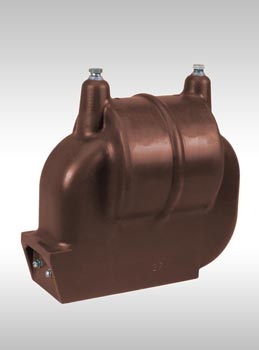

Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые распределительные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении "УТ" категории размещения 2 по ГОСТ 15150, предназначены для эксплуатации при условиях:
-
высота установки над уровнем моря не более 1000 м;
-
температура окружающей среды от минус 45°С до плюс 60°С;
-
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
-
рабочее положение любое.
Технические данные. Таблица 1.
Наименование параметра |
Нормы для типов |
НОЛ.08-3УТ2 |
НОЛ.08-6УТ2 |
НОЛ.08-10УТ2 |
Класс напряжения, кВ |
3 |
6 |
10 |
Наибольшее рабочее напряжение, кВ |
3,6 |
7,2 |
12 |
Номинальное напряжение первичной обмотки, В |
3000
3300 |
6000
6300
6600
6900 |
10000
11000 |
Номинальное напряжение вторичной обмотки, В |
100 или 110* |
Номинальная частота, Гц |
50 или 60** |
Предельная мощность вне класса точности, ВА |
150 |
400 |
630 |
Схема и группа соединения обмоток |
1/1-0 |
Номинальная мощность, ВА в классе точности***:
0,2****
0,5
1,0
3,0 |
15
30
50
75 |
30
50
75
200 |
50
75
150
300 |
Предельная мощность вне класса точности, ВА |
160 |
400 |
630 |
Испытательное напряжение, кВ:
одноминутное
промышленной частоты
грозового импульса полного
грозового импульса срезанного |
24
40
50 |
32
60
70 |
42
75
90 |
Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности 0,2 или 0,5, и номинальной мощностью, которые указываются в заказе.
*) Номинальное напряжение вторичной обмотки 110 В только для трансформаторов с номинальным напряжением первичной обмотки 6600 и11000 В.
**) Только для трансформаторов, предназначенных для поставок на экспорт.
***) Наибольшая возможная мощность для заданного класса точности. Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
****) Высший класс точности 0,2 только для трансформаторов с номинальным напряжением вторичной обмотки 100 В.
Таблица 2.
Тип трансформатора |
D,mm |
Macca, кг |
НОЛ.08-3УТ2 |
188 +/- 3 |
25,6 |
НОЛ.08-6УТ2 |
188 +/- 3 |
26,2 |
НОЛ.08-10УТ2 |
212 +/- 3 |
28,2 |

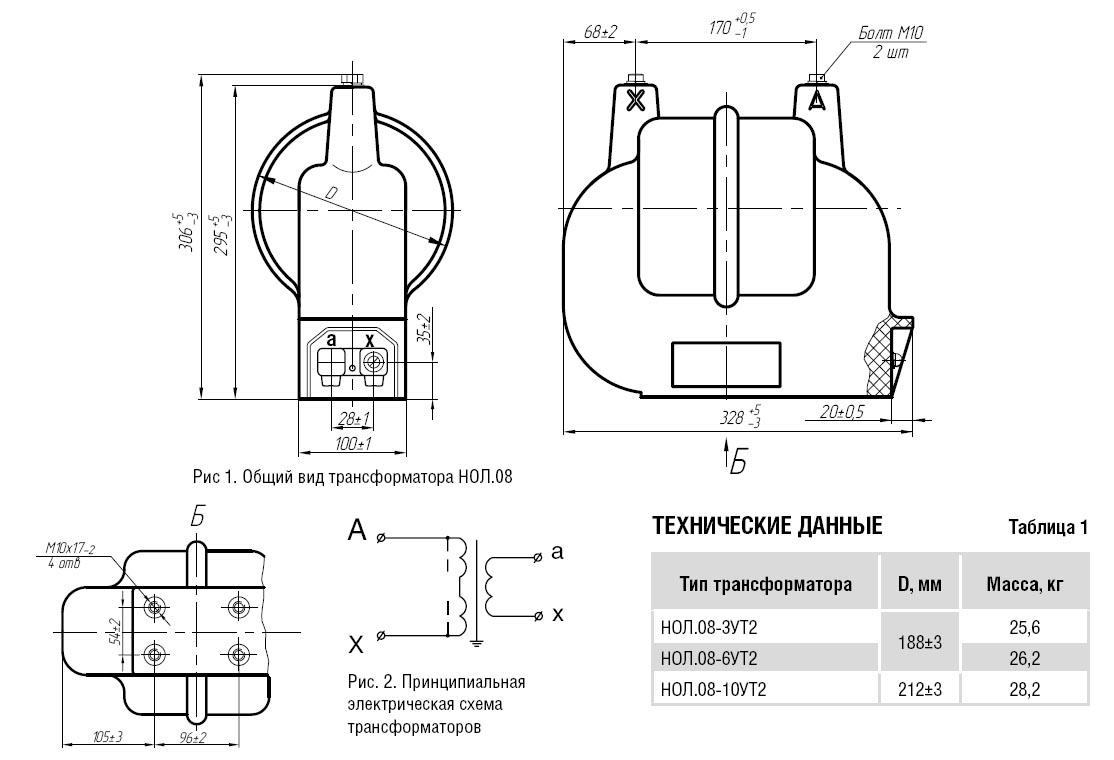

Общий вид трансформатора (чертеж)
