Назначение
Трансформаторы ТОЛ-10 предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Сообщаем, что в трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Технические данные
Наименование параметра |
Значение |
Количество вторичных обмоток |
2 |
3 |
Номинальное напряжение, кВ |
10 или 11 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальная частота переменного тока, Гц |
50 или 60 |
Номинальный вторичный ток, А |
10, 20, 30, 40, 50, 100,
150, 200, 300, 400, 600,
800, 1000, 1500, 2000,
2500, 3000 |
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты |
0,5; 0,5S, 0,2; 0,2S
10Р* |
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА
вторичной обмотки для измерений
вторичной обмотки для защиты |
до 30**
15 |
Номинальная предельная кратность вторичной обмотки для защиты,
не менее, при номинальном первичном токе, А: 10-2000
2500-3000 |
10 |
10
6 |
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
10
20
30
40
50
100
150
200
300-2000
2500; 3000
|
0,78
1,56
2,5
3,0
4,9
9,7
12,5
17,5
31,5
61 |
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
10
20
30
40
50
100-200
300-2000
2500; 3000 |
1,97
3,93
6,25
7,56
17,5
52
100
152,5 |
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
|
42
75 |
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты
|
0,5; 0,5S, 0,2; 0,2S
10Р* |
Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р.
**) уточняется в заказе
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-10
Номинальная вторичная
нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
Коэффициент трансформации |
|
|
|
|
|
|
|
|
50 - 150, 300/5 |
27 |
20 |
12 |
10 |
7 |
5 |
4 |
3 |
200, 400/5 |
27 |
21 |
14 |
10 |
8 |
6 |
4 |
3.5 |
600/5 |
26 |
21 |
15 |
10 |
9 |
7 |
5 |
4 |
800/5 |
28 |
23 |
17 |
10 |
11 |
8 |
6 |
5 |
1000/5 |
20 |
17 |
13 |
10 |
9 |
7 |
5 |
5 |
1500/5 |
21 |
18 |
14 |
10 |
10 |
8 |
6 |
5 |

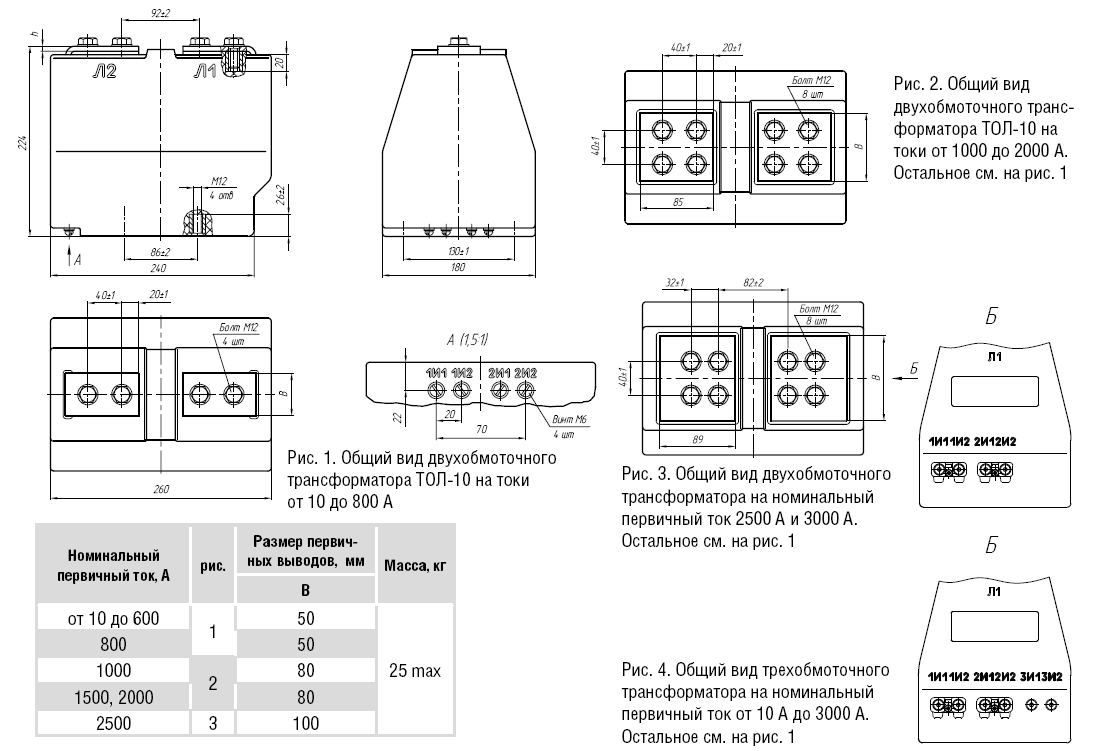

Общий вид трансформатора (чертеж)
