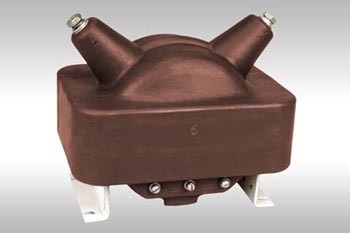

Назначение
Трансформаторы предназначены для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, а также для контроля напряжения в шахтных высоковольтных сетях переменного тока частоты 50 или 60 Гц.
Трансформаторы предназначены для встраивания в комплектное распределительное устройство с выключателем ВС-6400.
Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
-
высота установки над уровнем моря не более 1000 м;
-
температура окружающей среды при эксплуатации от минус 10°С до плюс 45°С;
-
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
-
рабочее положение - любое.
Таблица 1. Технические данные
Наименование параметра |
Норма |
Класс напряжения, кВ |
6 |
Наибольшее рабочее напряжение, кВ |
7,2 |
Номинальное напряжение первичной обмотки, В: |
6000 |
Номинальное напряжение вторичной обмотки, В
х-а1
х-а2 |
100
127 |
100
220* |
Номинальная мощность для ответвления х-а1 в классе точности 3, ВА |
250** |
30 |
Номинальная мощность для ответвления х-а2 в классе точности 3, ВА |
- |
220 |
Предельная мощность, ВА |
500 |
Допускаемое отклонение коэффициента трансформации от номинального на ответвлении х-а2, %, не более |
+/- 3 |
Падение напряжения при трехкратной перегрузке по отношению к
предельной мощности на ответвлении х-а2, %, не более |
20 |
- |
Схема и группа соединения обмоток |
1/1-0 |
Номинальная частота, Гц |
50 или 60*** |
Испытательное одноминутное напряжение промышленной частоты, кВ |
21 |
Масса, кг |
16±1 |
Примечание
* Возможно использование обоих ответвлений одновременно.
** Возможно изготовление трансформатора с номинальной мощностью для ответвления х-а1- 50 ВА в классе точности 0,5. Оговаривается при заказе.
*** Для поставок на экспорт.

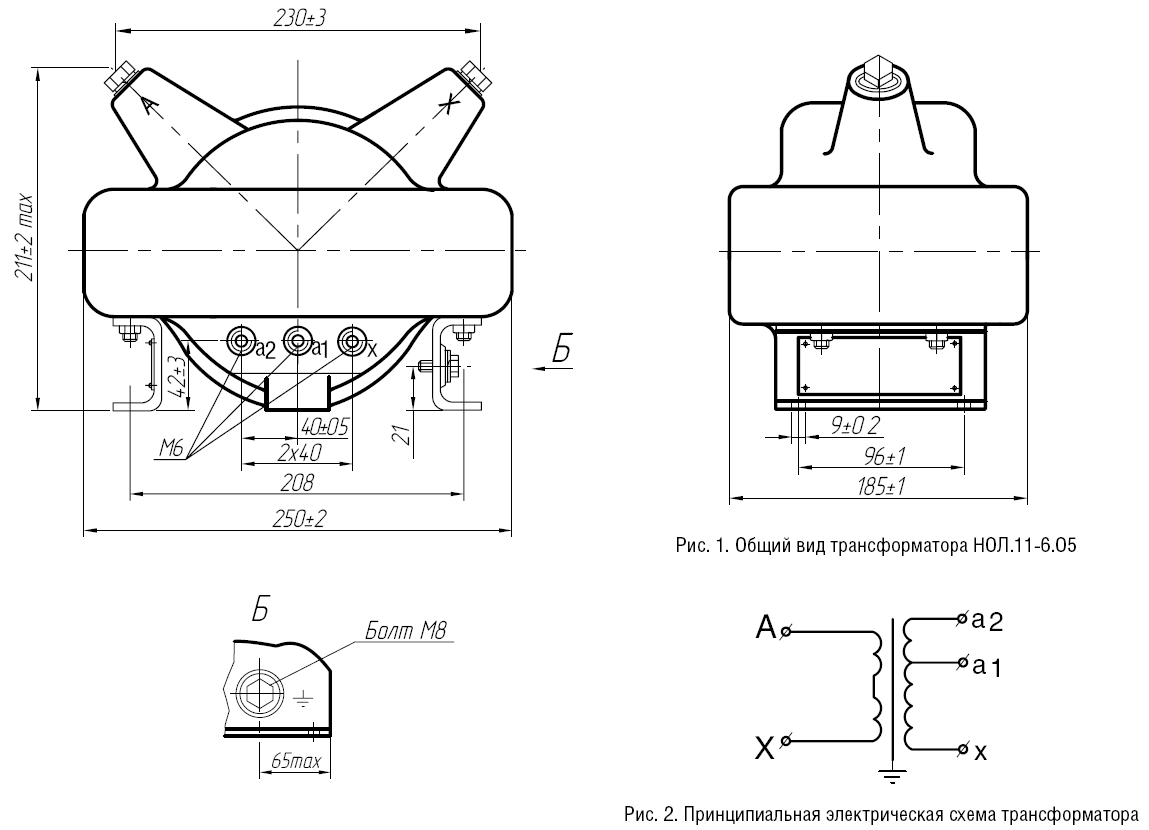

Общий вид трансформатора (чертеж)
