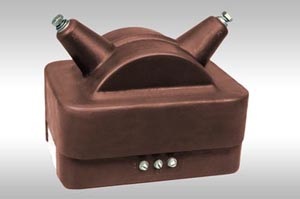

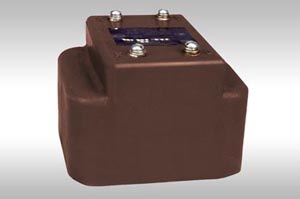

Назначение
Трансформаторы предназначены для применения в судовых электроустановках переменного тока частоты 50 Гц для питания электротехнических измерительных приборов и защитных устройств, а также питания цепей автоматики, сигнализации и управления и являются комплектующими изделиями. Трансформаторы изготавливаются в климатическом исполнении «ОМ» категории размещения 3 по ГОСТ 15150 и предназначены для эксплуатации при условиях:
-
температура окружающего воздуха от минус 40°С до плюс 45°С;
-
рабочее положение - любое.
Таблица 1. Технические данные
|
Наименование параметров |
Норма |
|
НОЛ.12-0.38 |
НОЛ.12-0.69 |
НОЛ.12-6 |
НОЛ.12-10 |
|
Класс напряжения, кВ |
0,66 |
6 |
10 |
|
Номинальное напряжение первичной обмотки, В |
380 |
690 |
6 300 |
10 500 |
|
Номинальное напряжение вторичной обмотки, В |
127 |
100 и 127 |
|
Номинальная частота, Гц |
50 |
|
Класс точности |
1,0 |
|
Номинальная мощность в классе точности, ВА |
30 |
|
Предельная мощность вне класса точности, ВА |
80 |
125 |
|
Погрешность по напряжению при предельной мощности, %, не более |
4 |
|
Схемы и группы соединения обмоток |
1/1-0 |
|
Рисунок |
1 |
4 |
Таблица 2.
|
Тип трансформатора |
Размеры, мм |
Масса, кг |
|
H1 |
h |
L |
l1 |
L1 |
|
НОЛ.12-6. ОМЗ |
207 max |
20 |
248 max |
145 max |
110±0,5 |
4,4±0,3 |
|
НОЛ.12-10. ОМЗ |
222 max |
28 |
13±1 |
151 max |
116±0,5 |
4,8±0,3 |
Таблица 3.
|
Тип трансформатора |
Размеры, мм |
Масса, кг |
|
H1 |
h |
L |
l1 |
l2 |
l3 |
|
НОЛ.12-6. ОМЗ |
207 max |
20 |
248 max |
180±1 |
185 max |
231±3 |
15±1,5 |
|
НОЛ.12-10. ОМЗ |
222 max |
28 |
268 max |
200±1 |
207 max |
242±3 |
20±1,5 |

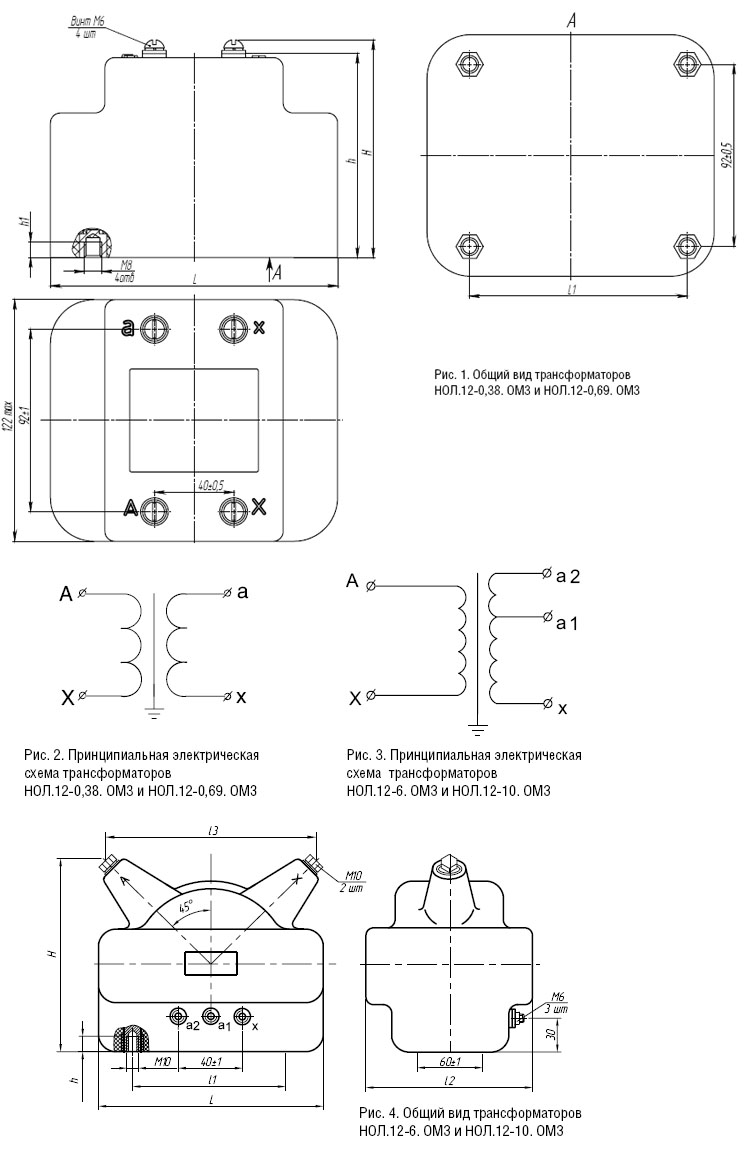

Общий вид трансформатора (чертеж)
