Обращаем ваше внимание что трансформаторы ЗНОЛЭ-35 были переименованы.
Старое обозначение трансформаторов |
Новое обозначение трансформаторов |
ЗНОЛЭ-27 УХЛ2.1 |
ЗНОЛ.06-27 УХЛ2.1 |
ЗНОЛЭ-35 УХЛ2.1 |
ЗНОЛ.06-35 УХЛ2.1 |
ЗНОЛЭ.4-35 УХЛ2.1 |
ЗНОЛ.06.4-35 УХЛ2.1 |
Назначение
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" или "Т" категории размещения 2.1 по ГОСТ 15150.
Рабочее положение - любое.
Трансформаторы для АИИСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
Рекомендуется установка предохранителей на стороне высоковольтных вводов, например НЗПУ-35.
Патентная защита
Патент на изобретение № 2193252

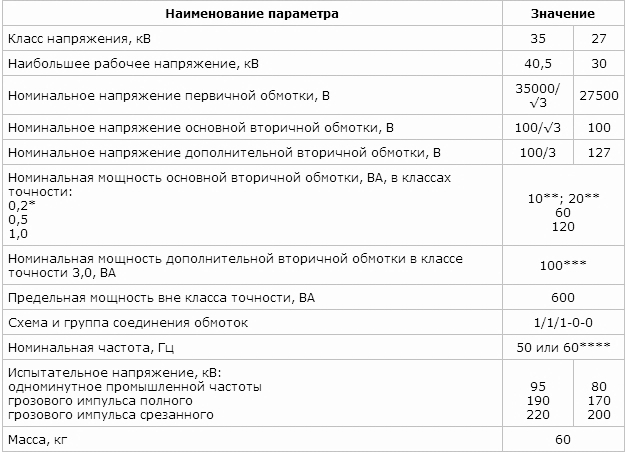

Таблица 1. Технические данные ЗНОЛ.06-27 (35)
Трансформаторы для АИИСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
*) Высший класс точности указывается в заказе.
**) В соответсвии с заказом
***) Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300 ВА, если это указано в заказе.
****) Только для поставок на экспорт.

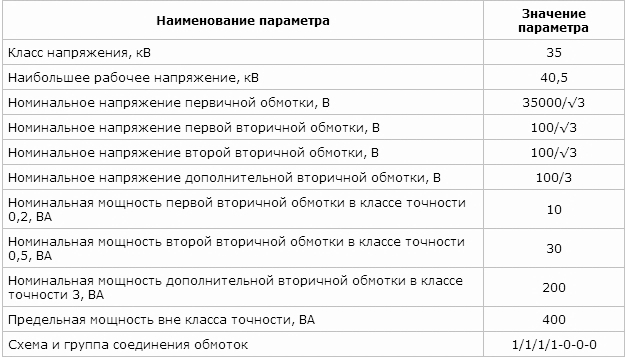

Таблица 2. ЗНОЛ.4-35 III и ЗНОЛ.06.4-35
Первая основная вторичная обмотка используется для коммерческого учета электроэнергии, вторая основная вторичная обмотка используется для технического учета, дополнительная вторичная обмотка - для контроля изоляции сети.
Классы точности обеспечиваются при нагрузках основных вторичных обмоток номинальными мощностями как одновременно, так и по отдельности.

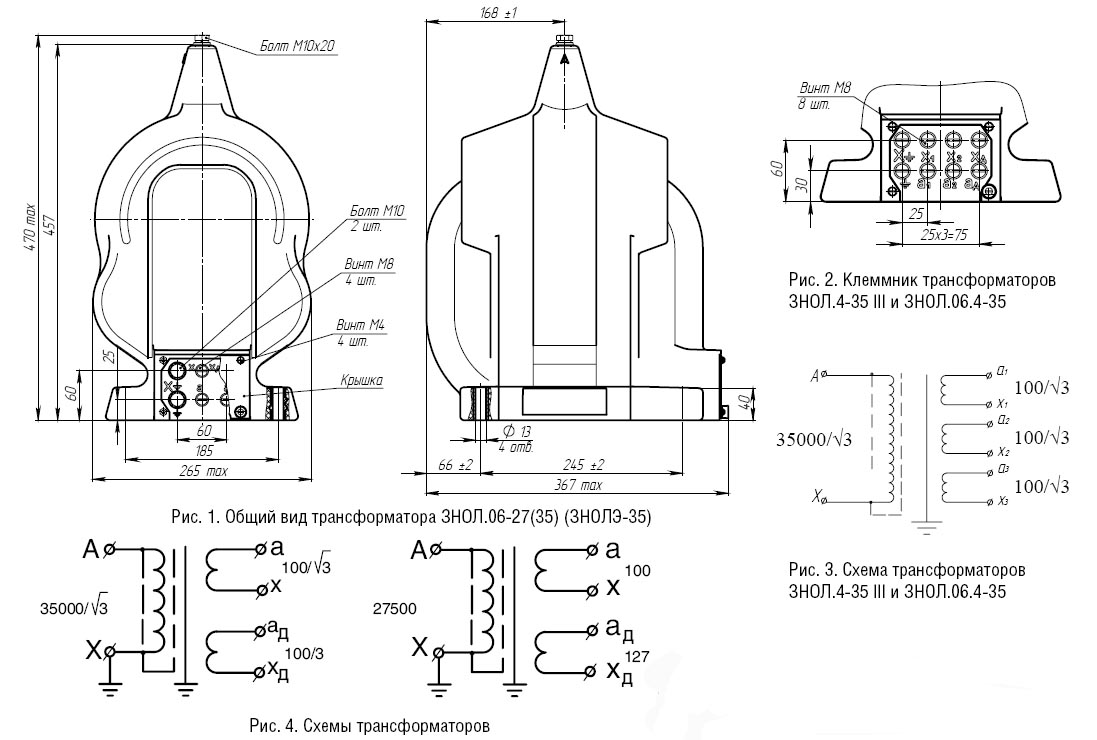

Общий вид трансформатора ЗНОЛ.06-35(чертеж)
