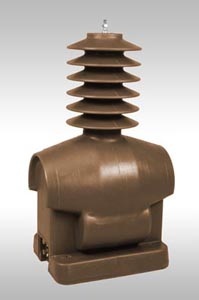

Назначение
Трансформаторы предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.
Значения температуры воздуха при эксплуатации - от минус 60°С до плюс 50°С для исполнения "УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1". Длина пути утечки III по ГОСТ 9920-89.
Трансформаторы не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.
Рабочее положение - вертикальное.
Патентная защита
1. Патенты на изобретение № 2087967, 2087968, 2087970,2107350, 2110862, 2193252.
2. Патент на промышленный образец № 47969.

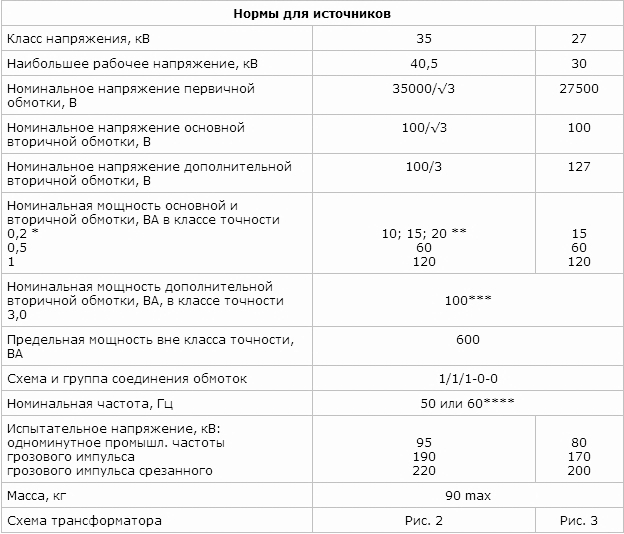

Таблица 1. Технические данные
Примечание:
*) Классы точности устанавливаются только для номинального напряжения основной вторичной обмотки 100/√3 и 100Вю Высший класс точности указывается в заказе.
**) В соответсвии с заказом.
***) Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300ВА, если это указано в заказе.
****) Только для поставок на экспорт.
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.

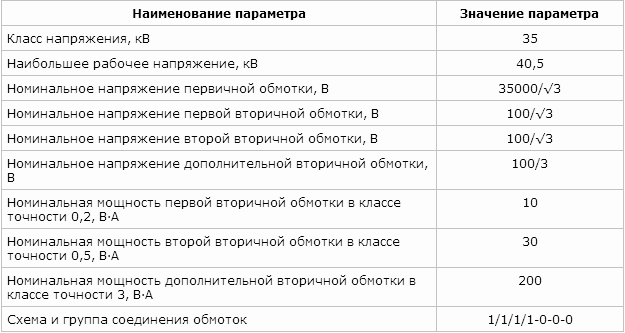

Таблица 2. Технические характеристики ЗНОЛ-35 III-IV (трехобмоточный)
Назначение трансформаторов, габаритные и установочные размеры аналогично серийным трансформаторам ЗНОЛ-35 III

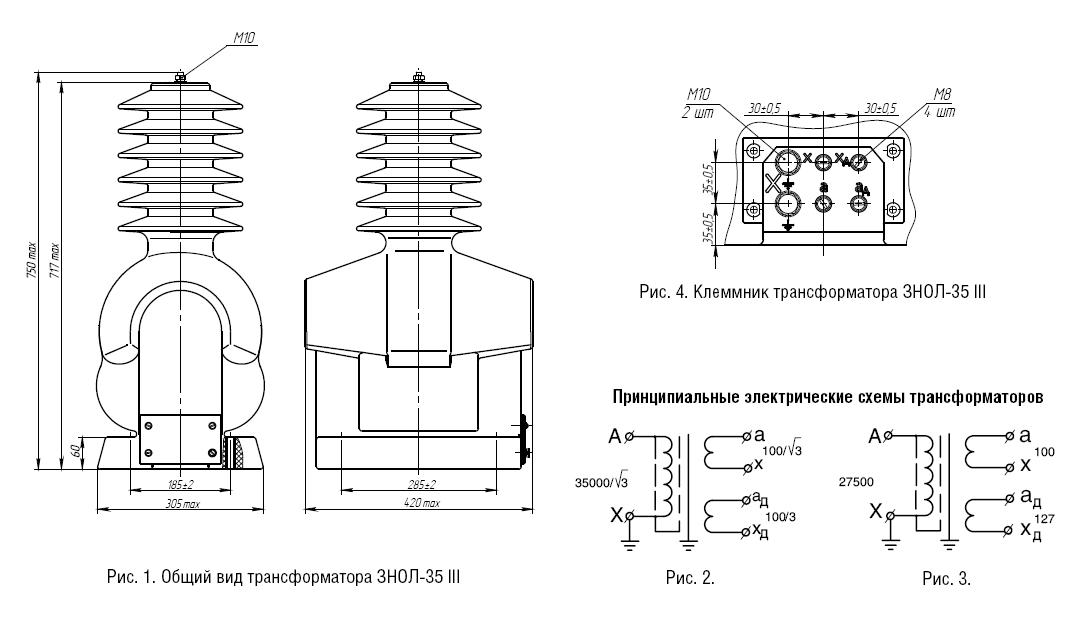

Общий вид трансформаторов ЗНОЛ-35 III (чертеж)
