Назначение
Накладное защитное предохранительное устройство изготавливается класса напряжения 35 кВ, климатического исполнения «УХЛ» категории размещения 1 по ГОСТ 15150.
НЗПУ-35 используются в электроэнергетике, устанавливаются в открытые распределительные устройства (ОРУ) со стороны высоковольтных вводов трансформаторов напряжения и предназначены для защиты трансформаторов ЗНОЛ-35 и ЗНОЛЭ-35 , при возникновении аварийных режимов (короткое замыкание на вторичных выводах трансформатора). НЗПУ-35 устанавливается на опорные конструкции вертикально (индикатором срабатывания вниз).
При срабатывании накладного защитного предохранительного устройства необходимо установить причину срабатывания. Если причиной срабатывания является не защищаемый трансформатор, то необходимо заменить в НЗПУ-35 плавкую вставку (резистор). Перезарядка осуществляется с помощью устройства для перезарядки (зацепа). Перед перезарядкой тщательно протереть внутреннюю поверхность НЗПУ-35 ветошью, смоченной в уайт-спирите.

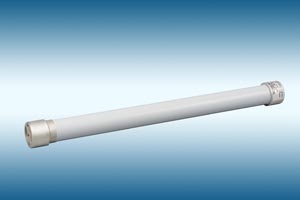

НЗПУ-35 выполнено в виде разборной конструкции (трубка с напылением, контактные наконечники, пружина) с плавкой вставкой, представляющейсобойметаллодиэлектрический резистор С2-33-М мощностью рассеяния 0,25 Вт. Предохранительное устройство имеет индикатор срабатывания, который выполнен в виде подвижного стержня .Ход подвижного стержня составляет (10±1) мм.

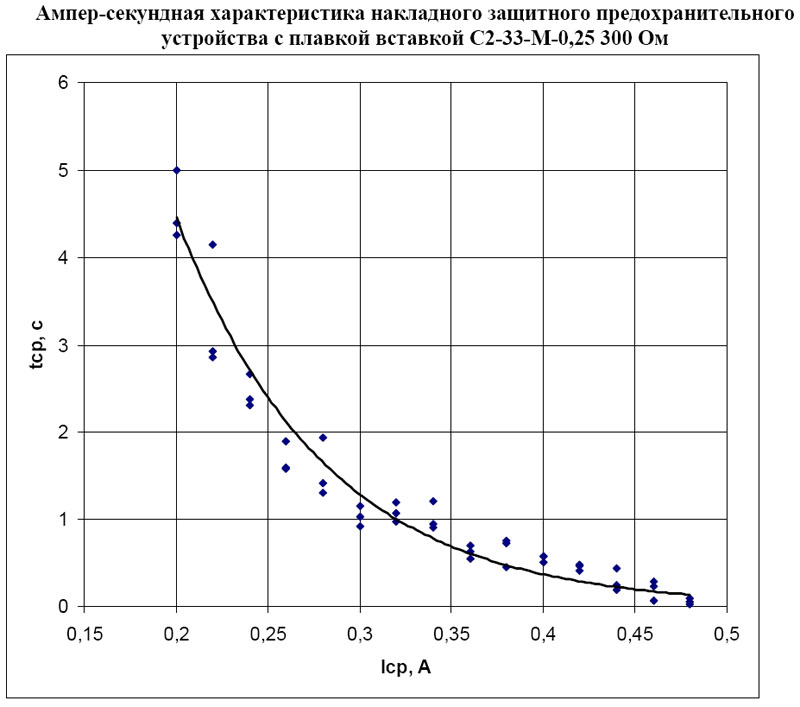

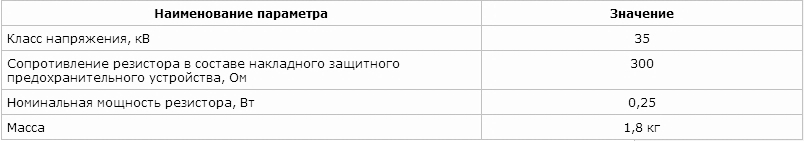

Таблица 1. Технические данные
.
