Назначение

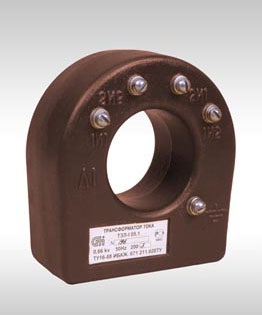

Трансформатор тока ТЗЛ-1 О5.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:
- рабочее значение температуры воздуха: верхнее значение от минус 50°С до плюс 55°С;
- рабочее положение - любое.
Таблица 1. Технические данные.
Наименование параметра |
Норма |
Номинальное напряжение, кВ |
0,66 |
Испытательное одноминутное напряжение, кВ |
3 |
Номинальная частота, Гц |
50 или 60 |
Коэффициент трансформации |
25/1 |
Односекундный ток термической стойкости вторичной обмотки, А |
140 |
Напряжение на выводах вторичной обмотки (1И1, 1И2) при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протекании по обмотке для проверки функционирования защиты (2И1, 2И2) тока 40 мА частоты 50 Гц, мВ, не менее |
10 |
Масса, кг |
3,3±0,2 |
Таблица 2.
Параметр |
Соединение трансформаторов |
Параллельное |
Последовательное |
Количество трансформаторов |
1 |
2 |
3 |
4 |
2 |
3 |
4 |
5 |
Чувствительность защиты по первичному току, не более, А:
ток уставки 0,02
ток уставки 0,122 |
1,5
7,0 |
2,0
12,0 |
2,5
15,5 |
2,8
18,5 |
1,5
7,5 |
2,0
8,0 |
2,2
9,0 |
2,5
10 |

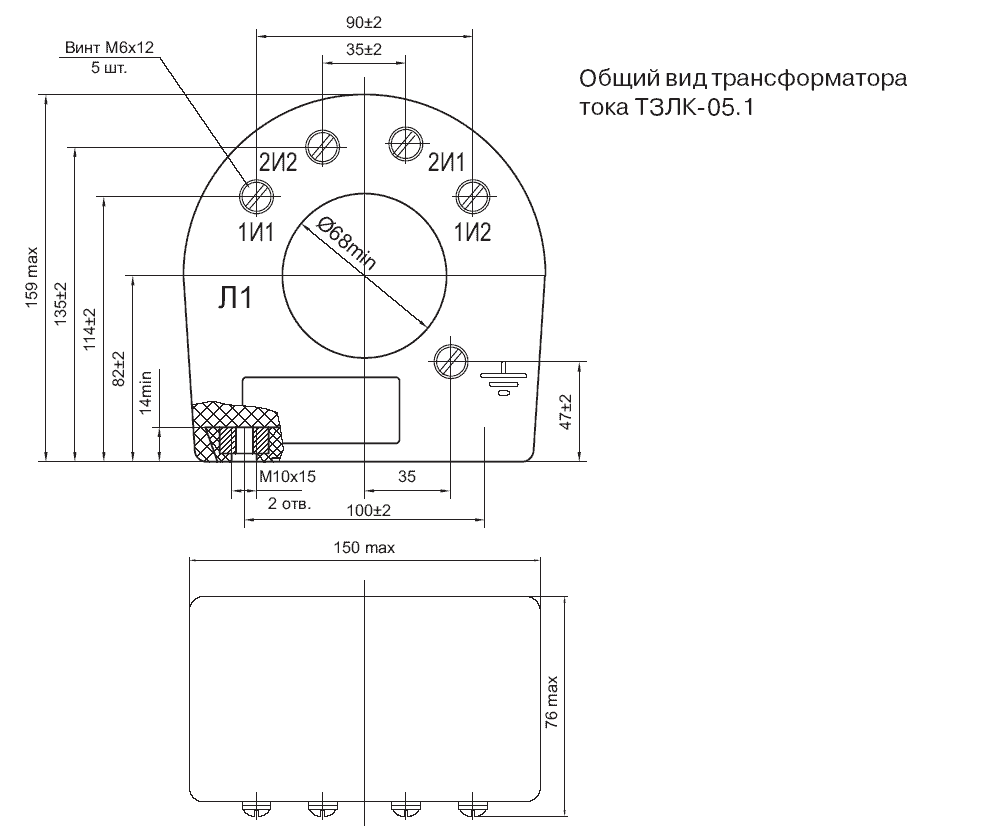

Общий вид трансформатора (чертеж)
