Описание

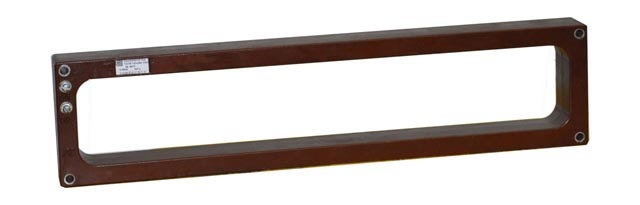

Трансформаторы предназначены для встраивания в комплектные распределительные устройства (КРУ).
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории 2 ГОСТ 15150 и предназначены для работы в следующих условиях:
-
высота установки над уровнем моря - не более 1000 м;
-
температура окружающей среды при эксплуатации от минус 60°С до плюс 55°С с учетом перегрева воздуха внутри КРУ;
-
относительная влажность, давление воздуха - согласно ГОСТ 15543.1;
-
окружающая среда невзрывоопасная, соответствующая атмосфере II ГОСТ 15150, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее напряжение трансформаторов в пространстве - любое;
-
трансформаторы соответствуют группе условий эксплуатации М6 по ГОСТ 17516.1.
Таблица 1. Технические данные
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальная частота, Гц |
50 или 60 |
|
Номинальный первичный ток, А, не более |
100 |
|
Коэффициент трансформации |
470/1 |
|
Односекундный ток термической стойкости вторичной обмотки, А, не менее |
20 |
Возможна работа трансформатора с реле РТЗ-51: чувствительность защиты по первичному току с током уставки 0,03 А и сопротивлении соединительных проводов не более 1 Ом составляет не более12 А.

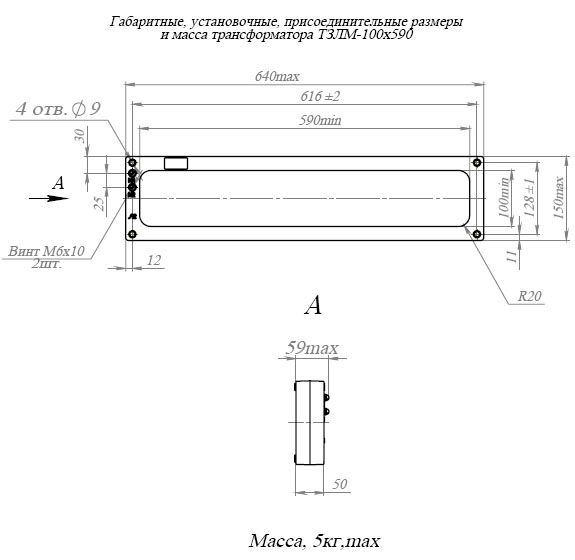

Общий вид трансформатора ТЗЛМ-100*590 (чертеж)

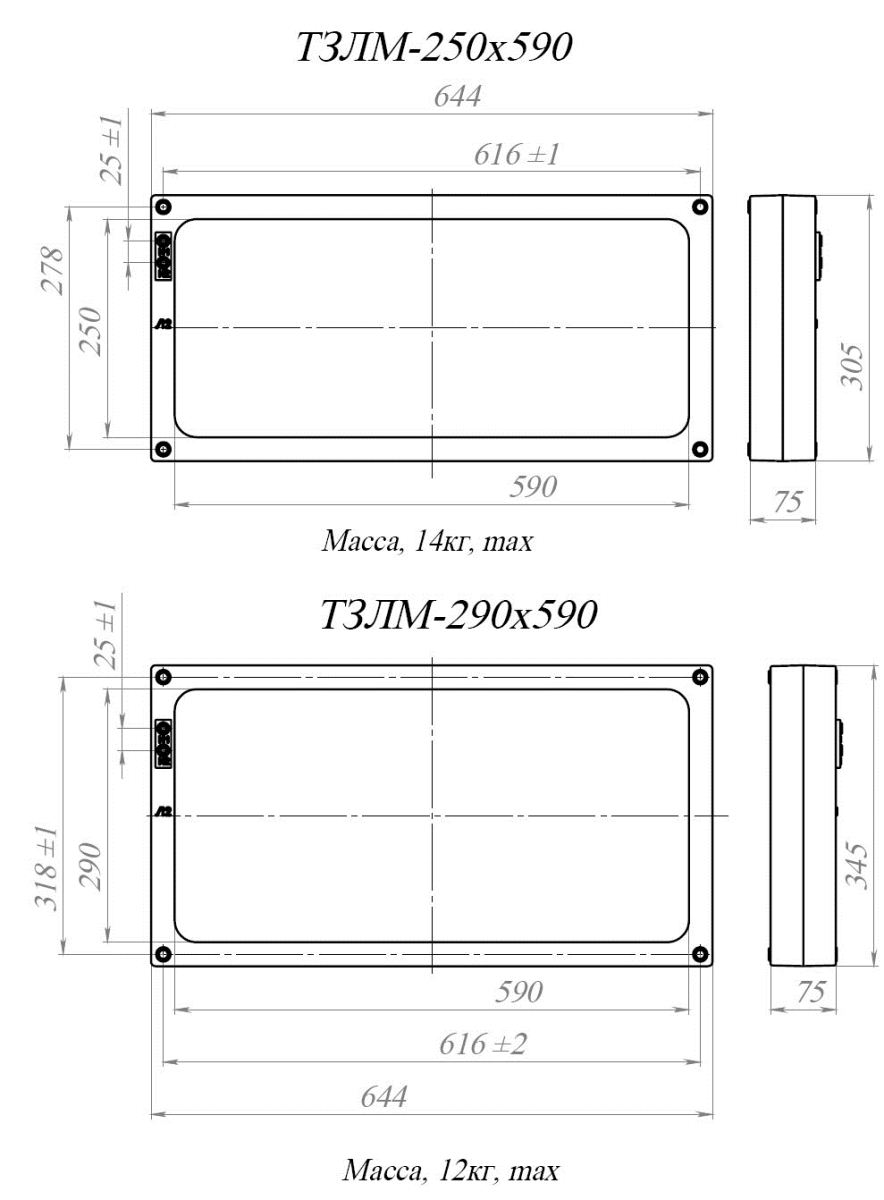

Общий вид трансформатора ТЗЛМ-250*590 и ТЗЛМ-290*590 (чертеж)
