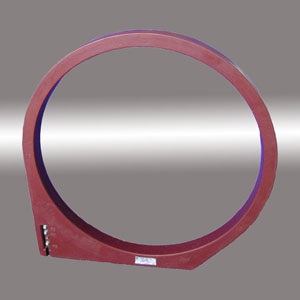

Назначение
Трансформаторы в комплекте с устройством сигнализации (УСЗ-3С) предназначены для определения поврежденной линии электропередачи 6-10 кВ с однофазным замыканием в сети с изолированной и компенсированной нейтралью.
Трансформаторы предназначены для встраивания в комплектные распределительные устройства (КРУ).
Трансформаторы изготавливаются в климатическом исполнении УХЛ или Т категории 2 ГОСТ 15150 и предназначены для работы в следующих условиях:
-
высота установки над уровнем моря - не более 1000 м;
-
температура окружающей среды при эксплуатации от минус 60°С до плюс 55°С с учетом перегрева воздуха внутри КРУ;
-
относительная влажность, давление воздуха - согласно ГОСТ 15543.1;
-
окружающая среда невзрывоопасная, соответствующая атмосфере II ГОСТ 15150, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее напряжение трансформаторов в пространстве - любое;
-
трансформаторы соответствуют группе условий эксплуатации М6 по ГОСТ 17516.1.
Трансформатор ТЗЛМ-600 используется для эксплуатации с устройством УСЗ-3С, также возможна эксплуатация с микропроцессорной защитой типа SEPAM 1000+ или микропроцессорной защитой другого типа по согласованию с заказчиком.
Таблица 1. Технические данные
|
Наименование параметра |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток, А, не более |
150 |
|
Номинальная частота, Гц |
50; 60 |
|
Максимальный первичный ток однофазного замыкания, А, не более |
140 |
|
Односекундный ток термической стойкости вторичной обмотки |
20 |
|
Испытательное одноменутное напряжение, кВ |
3; 3,3 |
Коэффициент трансформации
И1-И2
И1-И3 |
460/1
470/1 |
|
Ток намагничивания, А, не более при напряжении для И1-И2 (460/1) |
0,4 А при 40 В |
|
Масса, кг |
12 max |
Таблица 2. Зависимость вторичного тока от первичного тока при подключении трансформатора с устройством УСЗ
|
Наименование параметра |
Значение |
|
Ток первичный, А |
5 |
10 |
15 |
20 |
|
Ток вторичный, мкА |
8 |
20 |
30 |
38 |

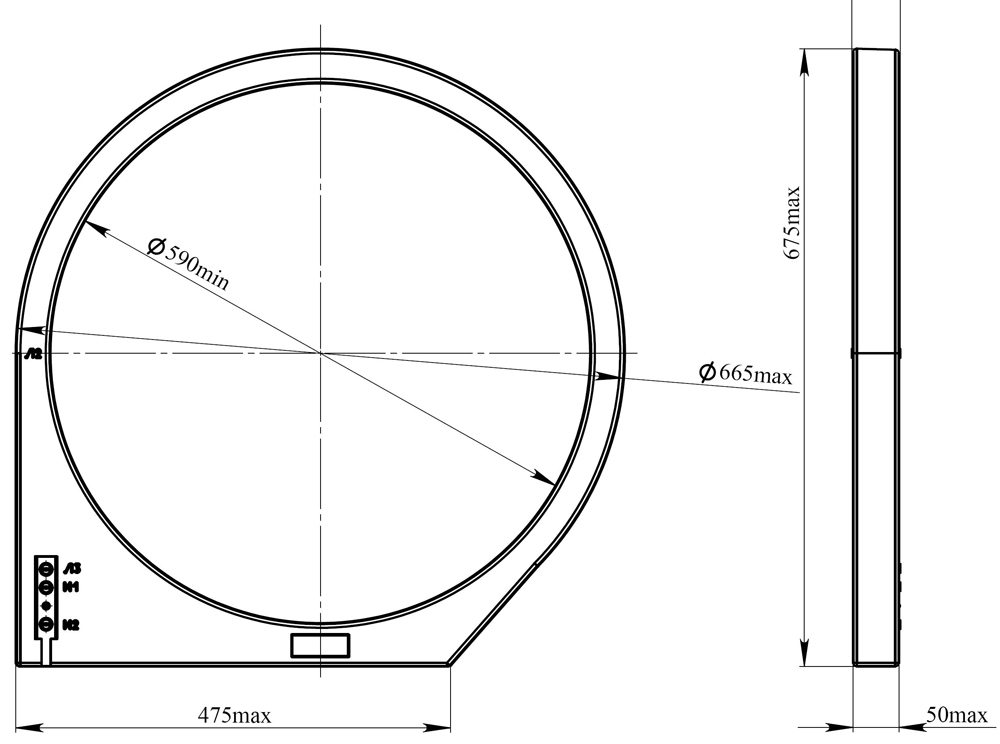

Общий вид трансформатора (чертеж)
