Назначение

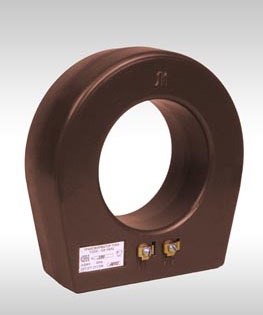

Трансформаторы тока ТЗЛЭ-125 и ТЗЛ-200 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 и предназначен для работы в следующих условиях:
-
температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ2" и от минус 10°С до плюс 55°С для исполнения "Т2";
-
высота над уровнем моря до 1000 м;
-
окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - любое.
Таблица 1. Технические данные трансформатора ТЗЛЭ-125
|
Наименование параметра |
Норма |
|
Номинальное напряжение, кВ |
0,66 |
|
Испытательное одноминутное напряжение, кВ |
3 |
|
Номинальная частота, Гц |
50 или 60 |
|
Коэффициент трансформации |
30/1 |
Чувствительность защиты по первичному току
при работе с реле РТЗ-51 с током уставки 0,032 А и
сопротивлении соединительных проводов
1 Ом, не более, А:
при работе с одним трансформатором
двух трансформаторов при послед. соединении
при параллельном соединении двух трансформаторов |
2,8
3,2
4,8 |
|
Односекундный ток термической стойкости вторичной обмотки, А |
140 |
|
Масса, кг, не более |
8,5 |
Таблица 1. Технические данные трансформатора ТЗЛ-200
|
Наименование параметра |
Норма |
|
Номинальное напряжение, кВ |
0,66 |
|
Испытательное одноминутное напряжение, кВ |
3 |
|
Односекундный ток термической стойкости, А |
140 |
|
Номинальная частота, Гц |
50 или 60 |
|
Коэффициент трансформации |
60/1 |
|
Чувствительность защиты по первичному току при работе с реле РТЗ-51с током уставки 0,03 А, не более, А |
2,8 |
|
Масса, кг |
9,8 |

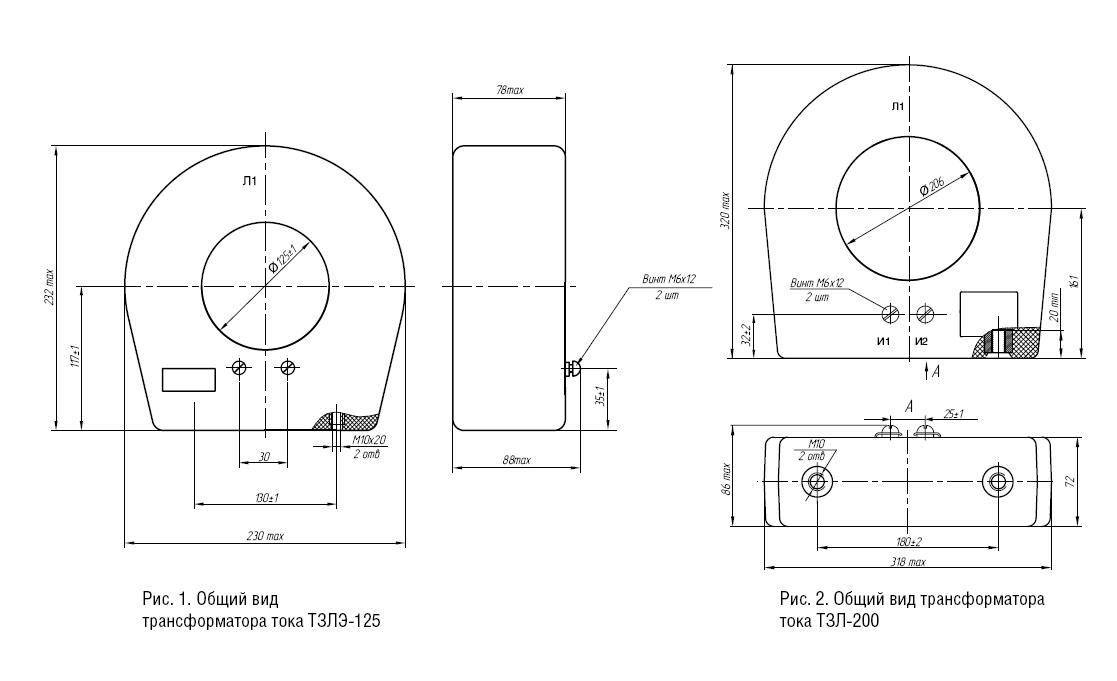

Общий вид трансформаторов (чертеж)
