Назначение
Трансформатор тока ТЗЛК-О5.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливается на кабель. Трансформаторы изготавливаются в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и ГОСТ 15543.1 и предназначены для работы в следующих условиях:
-
температура окружающей среды при эксплуатации: от минус 50°С до плюс 55°С;
-
окружающая среда - атмосфера подземных выработок угольных и сланцевых шахт;
-
рабочее положение - любое.
Таблица 1. Технические данные
|
Наименование параметра |
Норма |
|
Номинальное напряжение, кВ |
0,66 |
|
Испытательное одноминутное напряжение, кВ |
3 |
|
Номинальная частота, Гц |
50 |
|
Коэффициент трансформации |
25/1 |
|
Чувствительность (вторичное напряжение при активной нагрузке 1 Ом) при первичном токе 0,25 А, не менее, мВ |
7 |
|
Односекундный ток термической стойкости, А |
140 |
|
Чувствительность защиты в комплексе с реле ЗЗМ-1 У2 типа "Зеро" (первичный ток), не более, А |
0,17 |
Минимальный ток срабатывания в комплекте с реле РТЗ-51, А:
при уставке 30 мА
122 мА
в комплекте с реле РТ-140/0,2, А: при уставке 100 мА |
0,8
2,9
3,9 |
|
Угловая погрешность тока при активной нагрузке 1 Ом относительно первичного, при первичном токе 0,25 А, не более |
30° |
|
Напряжение на выводах вторичной обмотки «1И1 и 1И2» при нагрузке 1 Ом при протекании по дополнительной обмотке «2И1 и 2И2» тока 0,04 А частоты 50 Гц, не менее, мВ |
10 |
|
Процентное содержание гармонических составляющих во вторичном токе при нагрузке 1 Ом при первичном синусоидальном токе 0,2 А, не более, % |
4 |
|
Масса, кг |
2,4 |

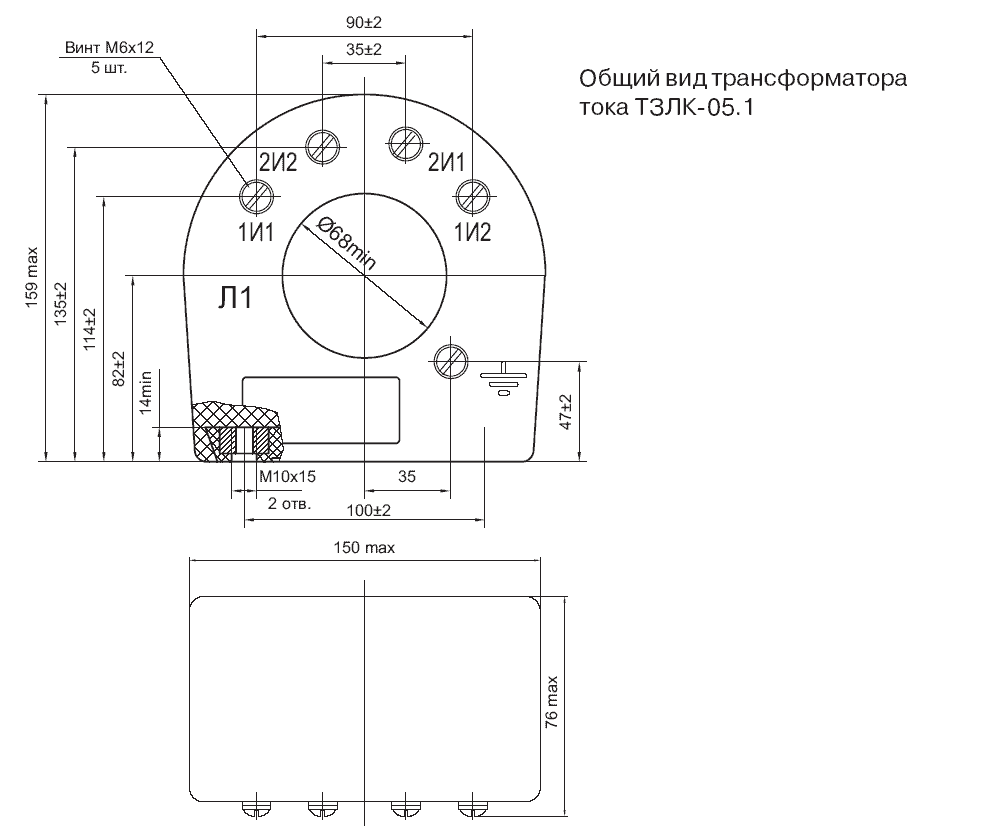

Общий вид трансформатора (чертеж)
