Назначение
Трансформаторы тока ТЗЗ-2 и ТЗЗ-4 предназначены для передачи сигнала устройствам релейной защиты от замыкания на землю путем трансформации токов нулевой последовательности.
Трансформаторы изготавливаются в климатическом исполнении "У" категории размещения 3 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:
-
температура окружающего воздуха - от минус 45°С до плюс 40°С;
-
окружающая среда невзрывоопасная, не содержащая пыли, химически активных паров и газов в концентрациях, разрушающих покрытия металлов и изоляцию;
-
рабочее положение - вертикальное или горизонтальное при креплении на горизонтальной плоскости.
Таблица 1. Технические данные
|
Наименование параметра |
T33-2 |
T33-4 |
|
Номинальное напряжение, кВ |
0,66 |
|
Испытательное одноминутное напряжение, кВ |
3 |
|
Номинальная частота, Гц |
50 или 60 |
|
Коэффициент трансформации |
20/1 |
|
Напряжение подмагничивания, В |
110 |
|
Число охватываемых кабелей |
2 |
4 |
|
Диаметр охватываемых кабелей, мм |
50 |
|
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 122 мА, и реле РТЗ-50 с током установки 60 мА не более, А |
3 |
|
Масса, кг, мах |
60 |
150 |

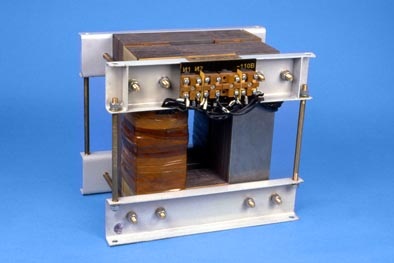

Общий вид трансформатора(чертеж).gif)
