Наименование параметров |
Значение параметров |

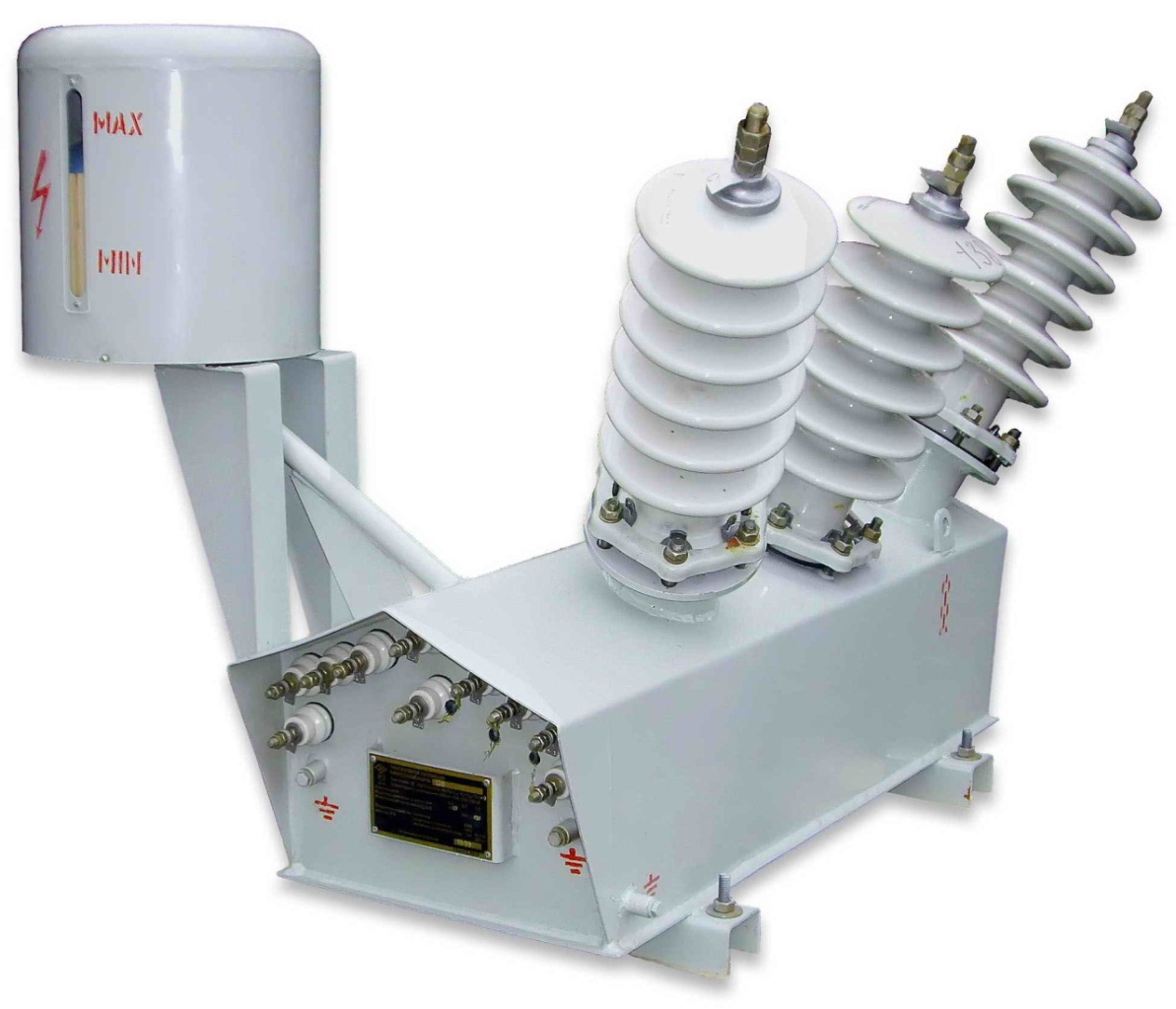

НАМИ-З5 УХЛ1
Герметичный |
1.Номинальное напряжение, кВ
-первичной обмотки
-вторичной основной обмотки для АИИС КУЭ
-вторичной основной обмотки для измерен.
-вторичной дополнительной обмотки |
35
0,1
0,1
0,1
|
|
2.Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
40,5 |
3.Номинальная трехфазная мощность, ВА
- вторичной обмотки для АИИС КУЭ при симметричной нагрузке на вводах а1в1, в1с1, с1а1 (с компенсатором) при измерении междуфазных напряжений в классах точности: 0,2
- вторичной обмотки для измерения при симметричной нагрузке на при измерении междуфазных напряжений в классах точности 0,5
1,0
3,0
- вторичной обмотки для измерения при измерении фазных напряжений и симметричной нагрузке на вводах в классе точности 3,0
- вторичной дополнительной обмотки в классе точности 3,0 |
90
360
450
1200
240
80 |
4.Предельно допустимое значение мощности, ВА
-первичной обмотки
-вторичной основной обмотки для измерен.
-вторичной дополнительной обмотки |
2000
1900
100 |
5. Напряжение короткого замыкания между первичной и основными вторичными обмотками, Uк , %:
-для АИИС КУЭ (при нагрузке 90 ВА)
-для измерения (при нагрузке 360 ВА) |
0,3
0,6 |
|

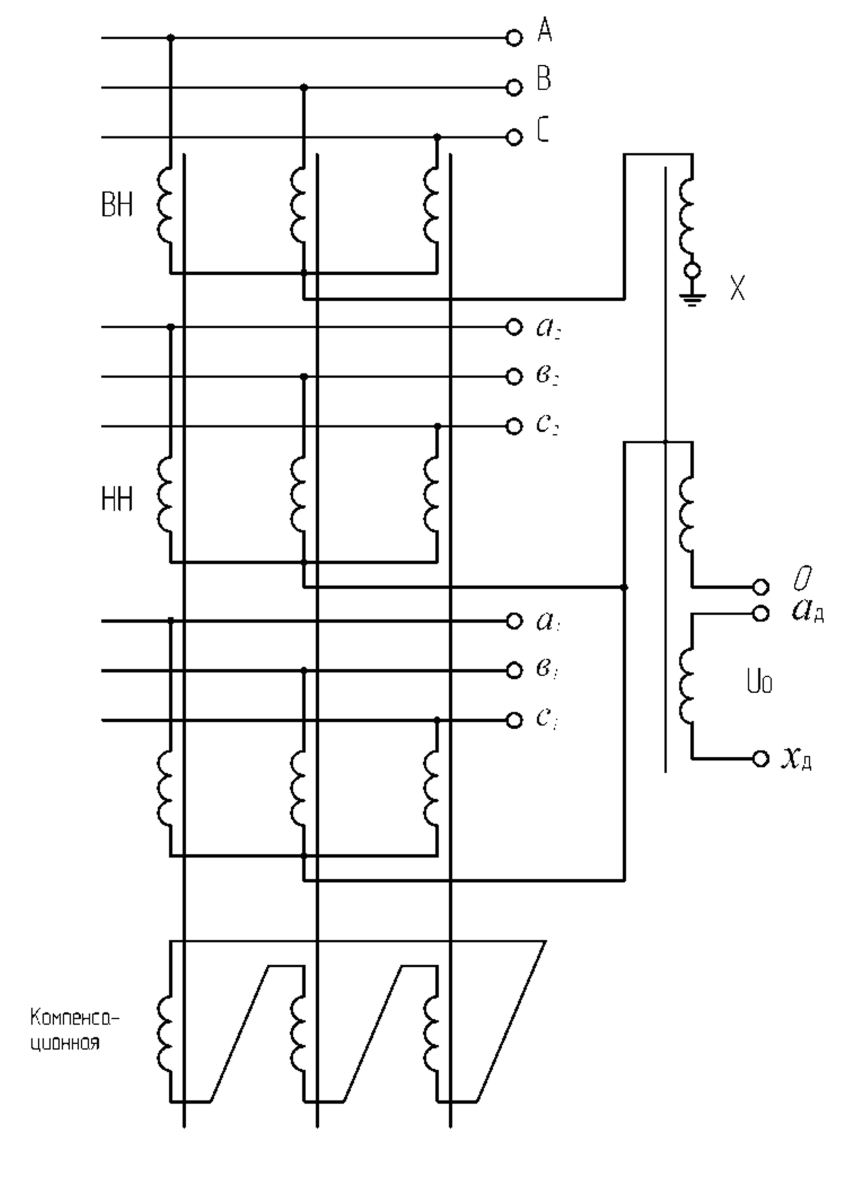

6.Схема и группа соединения обмоток |
Ун/ Ун/Ун/П-0-0 |
|
Основные технические характеристики |
|
Вид внутренней изоляции (масло, элегаз) |
Масло |
|
Тип внешней изоляции (фарфор, полимер) |
Фарфор |
|
Цвет внешней изоляции |
Белый |
|
Допустимая величина механической нагрузки от горизонтального тяжения проводов, Н, не менее |
500 |
|
Предельно допустимая вертикальная нагрузка на каждый ввод от веса ошиновки, Н, не менее |
375 |
|
Наличие маслоотборного узла, обеспечивающего возможность отбора проб масла по требованию МЭК 60567 (для электромагнитных ТН) (да, нет) |
Да |
|

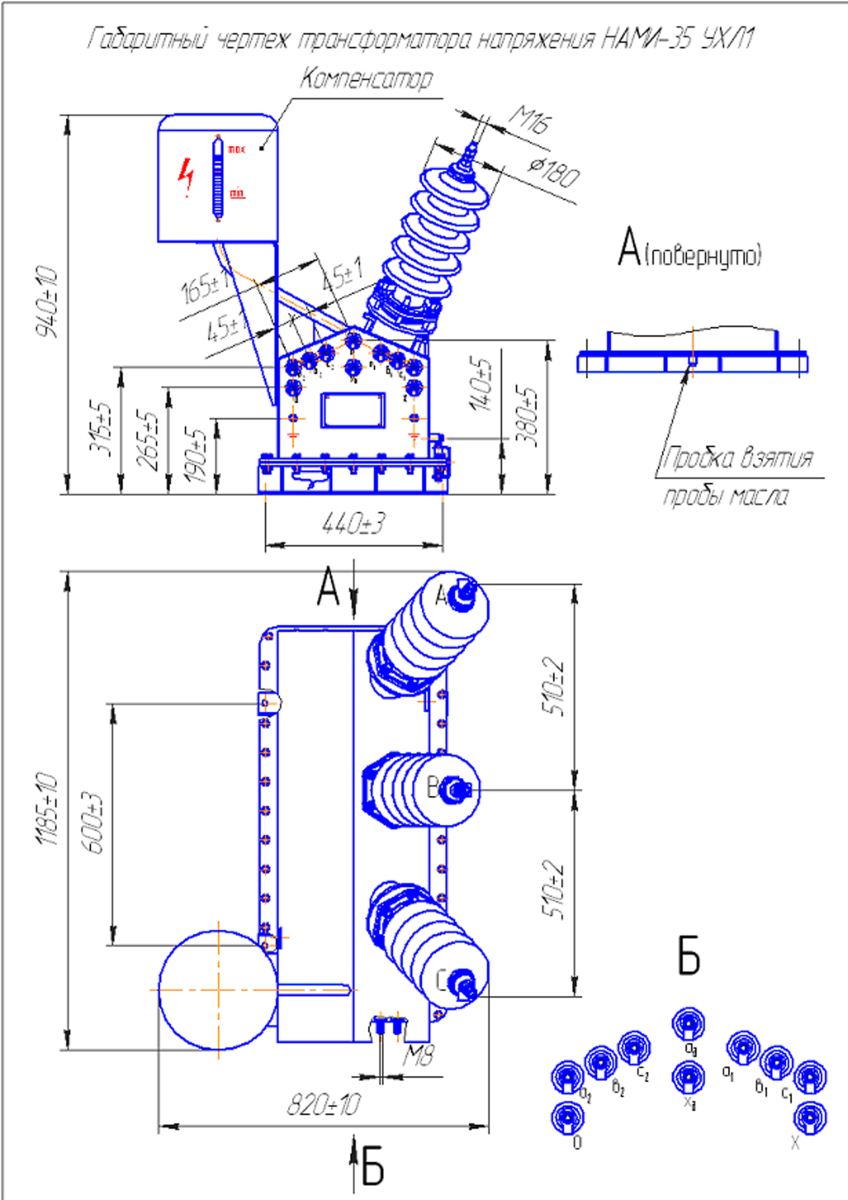

Массо – габаритные показатели |
|
Габаритные размеры (высота/диаметр), м |
0,8/1,1x0,6 |
|
Габаритные размеры трансформатора на поддоне |
длинна 1400 мм, ширина 950 мм, высота 910 мм. |
|
Масса трансформатора без масла (элегаза) /транспортная, кг |
250 |
|
Масса трансформатора с поддоном, кг |
260 |
|
Масса масла, кг |
70 |
|
Климатическое исполнение и стойкость к воздействующим климатическим факторам по ГОСТ 15150-69 и ГОСТ 15543.1-89 |
|
Категория размещения и климатическое исполнение |
УХЛ1 |
Температура окружающего воздуха, С°:
- верхняя рабочая
- нижняя рабочая |
+40
-60 |
|
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
|
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
|
Толщина стенки гололеда, мм |
20 |
|
Высота установки над уровнем моря, м |
<1000 |
|
Сейсмостойкость, баллов по шкале MSK-64 |
6 |
|
Вероятность безотказной работы за срок службы |
4,4х106 |
|
Комплектность поставки |
1.Трансформатор
2.Руководство по эксплуатации и паспорт |
