ОПНп 110-150 кВ
Ограничители перенапряжений предназначены для защиты изоляции электроустановок сетей класса напряжения 110-150 кВ переменного тока частотой 50 Гц, работающих с эффективно заземленной нейтралью, от коммутационных и грозовых перенапряжений.
Ограничители представляют собой защитные аппараты опорного типа, состоящие из последовательно соединенных оксидно-цинковых варисторов, заключенных в полимерный герметизированный высокопрочный корпус, оконцованный металлическими фланцами.
Для обеспечения равномерного распределения напряжения ограничители снабжены экранами.
Ограничители соответствуют требованиям ТУ 3414-002-15207362-2003.
|

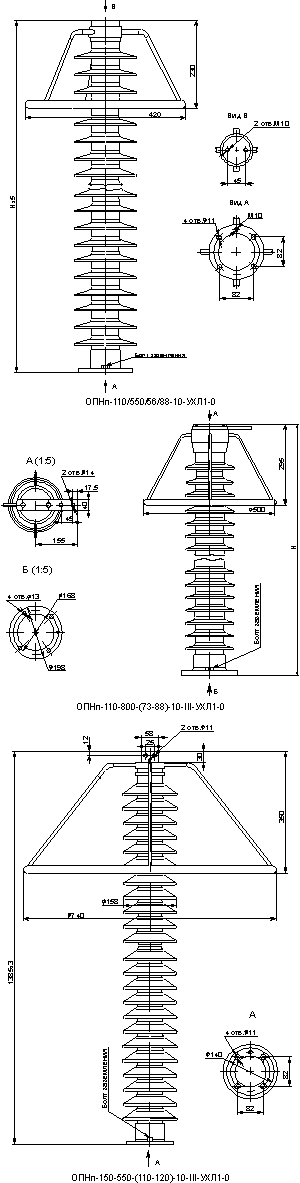

Тип ограничителя |
Высота Н, мм |
Масса, кг |
|
ОПНп-110/550/56-10-III-УХЛ1 |
800±4 |
13±0,5 |
|
ОПНп-110/550/56-10-IV-УХЛ1 |
820±4 |
14±0,5 |
|
ОПНп-110/550/…-10-III-УХЛ1 |
1020±4 |
16±0,5 |
|
ОПНп-110/550/…-10-IV-УХЛ1 |
1170±4 |
17±0,5 |
|
ОПНп-110/800/…-10-III-УХЛ1 |
1050±4 |
21±0,5 |
|
ОПНп-110/800/…-10-IV-УХЛ1 |
1200±4 |
22±0,5 |
|
ОПНп-150/550/…-10-III-УХЛ1 |
1350±4 |
21±0,5 |
|
ОПНп-150/550/…-10-IV-УХЛ1 |
1500±4 |
22±0,5 |
|
ОПНп-150/800/…-10-III-УХЛ1 |
1350±4 |
22±0,5 |
|
ОПНп-150/800/…-10-IV-УХЛ1 |
1500±4 |
22±0,5 |
