ОПНп 220 кВ
Ограничители предназначены для защиты изоляции электроустановок сетей класса напряжения 220 кВ переменного тока частотой 50 Гц, работающих с эффективно заземленной нейтралью, от коммутационных и грозовых перенапряжений.
Ограничители предназначены для эксплуатации в районах с умеренным и холодным климатом в условиях, предусмотренных для климатического исполнения УХЛ, категории размещения 1 по ГОСТ 15150, и должны удовлетворять в части климатических воздействий требованиям ГОСТ 15150 и ГОСТ 15543.1. Предельные рабочие значения температуры окружающей среды: верхнее – плюс 45°С, нижнее – минус 60°С.

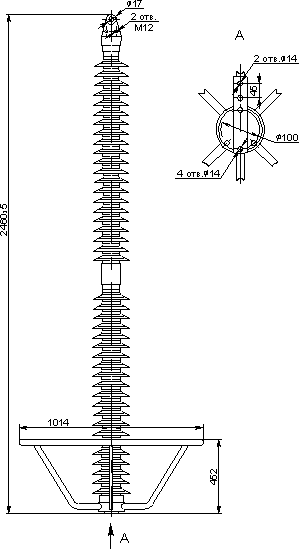

Ограничители на класс напряжения 220 кВ выполнены в виде двух последовательно соединенных модулей, состоящих из полимерного корпуса с изоляционным ребристым покрытием их кремнийорганической резины, внутри которого размещена колонка варисторов, соединенных последовательно; корпус оконцован металлическими фланцами.
Для обеспечения равномерного распределения напряжения ограничители снабжены экранами.
Ограничители соответствуют требованиям ТУ 3414-002-15207362-2003
|
Высота Н, мм |
Масса, кг |
ОПНп-220/800/…-10-III-УХЛ1 |
2150±5 |
78±1 |

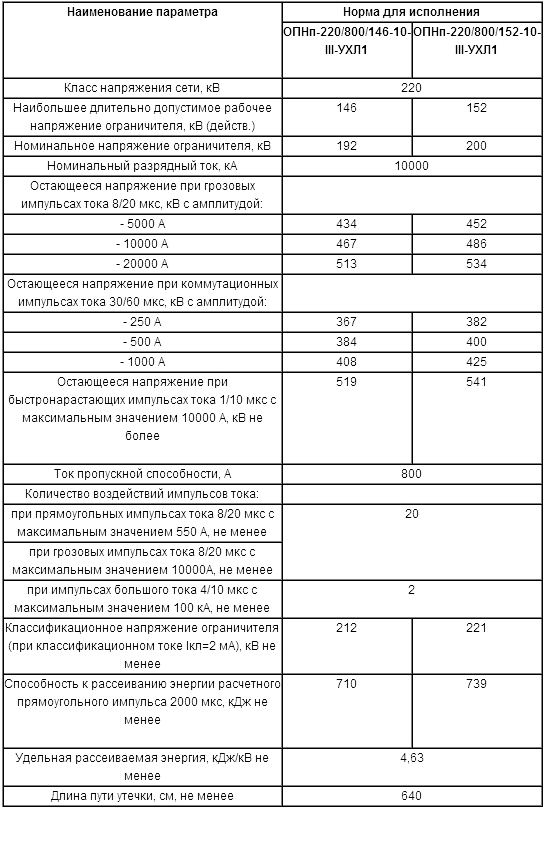

Технические характеристики
