Назначение
Трансформаторы предназначены для питания цепей измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной (ТШЛ-10-I).
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для работы в следующих условиях, климатическое исполнение "УТ" категории размещения 3 по ГОСТ 15150:
-
при верхнем значении рабочей температуры воздуха с учетом повышения температуры воздуха внутри КРУ или в шинопроводе 70°C;
-
высота установки над уровнем моря не более 1000 м;
-
окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью;
-
рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Обязательно соединение шины с контактом трансформатора, имеющим маркировку "Ш".
Сообщаем, что в трансформаторах тока допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

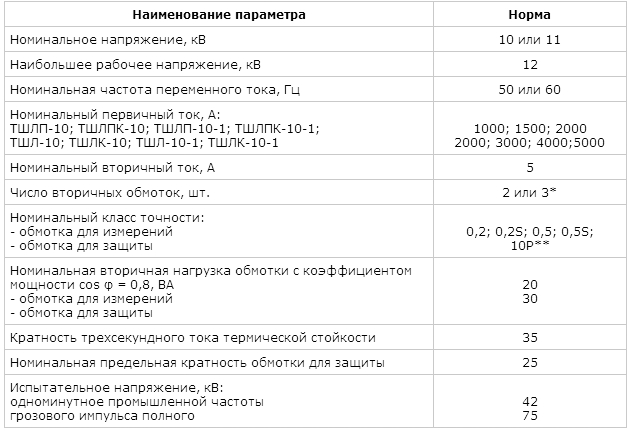

Таблица 1. Технические данные
Примечание:
*) параметры трехобмоточных трансформаторов согласовываются при заказе
**) в соответствии с заказом могут поставляться класса точности 5Р

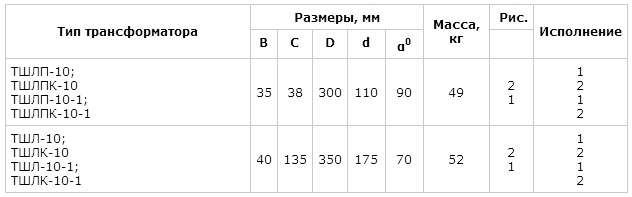

Таблица 2

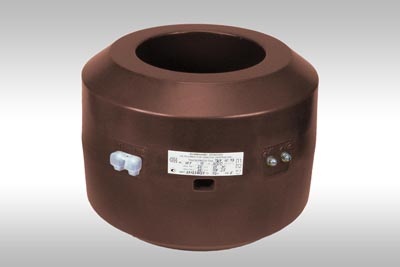

Общий вид трансформатора (чертеж)
