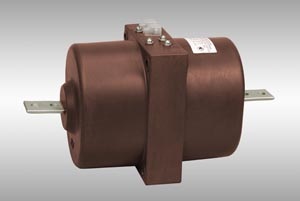

ТПОЛ-10М 0,5;0,5S;0,2;0,2S;10P трансформаторы проходные

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.

• Трансформаторы изготовлены в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 для работы в следующих условиях:
• окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
• рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

Сообщаем, что в трансформаторах тока ТПОЛ-10М допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

Трансформатор может комплектоваться адаптационной плитой позволяющей устанавливать его вместо старых трансформтаоров типа ТПФ-10, ТПФУ-10, ТПФМ-10 и других. Нажмите на ссылку, для более подробной информации.

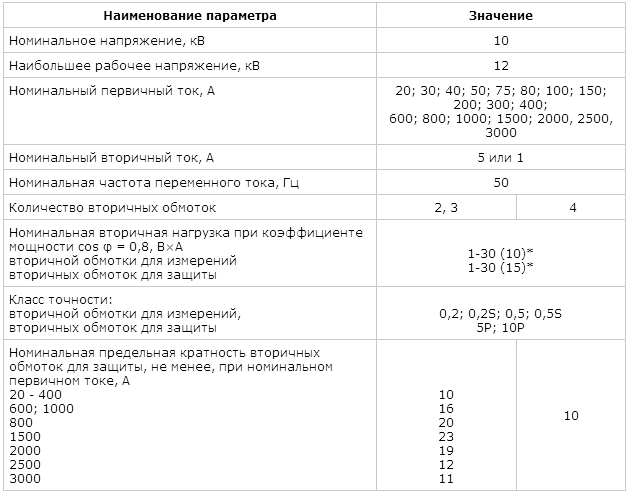

Таблица 1. Основные технические характеристики трансформатора тока ТПОЛ-10М

Таблица 2. Основные технические характеристики (продолжение)

Наименование параметра	Значение
	Количество вторичных обмоток
	2; 3	4
Номинальная предельная кратность вторичной обмотки для защиты*, не менее, при номинальном первичном токе, А: 20 - 400 600; 1000 800 1500 2000 2500 3000	10 16 20 23 19 12 11	10
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более: в классах точности 0,5; 1 при номинальном первичном токе, А: 20; 40; 80; 200; 400 30; 50; 75; 100; 150; 300 600 800 1000 1500 2000 в классах точности 0,2S; 0,2; 0,5S	12 10 16 15 17 20 24 10	16 13 13 16 13 16 16 10
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А: 20; 40; 80; 200 30; 50;75 100; 150 300; 400 600 - 2000 2500 3000	50 46 56 42 33 60 50
Кратность тока электродинамической стойкости при номинальном первичном токе, А: 20; 30 40; 100; 150; 300; 400 50; 75; 80; 200 600; 800 1000 1500 2000 2500 3000	96 114 102 81,5 68,7 66,7 50 170 145

Примечания

1* Значение номинальной предельной кратности вторичной обмотки для защиты приведено при номинальной вторичной нагрузке 15 В∙А.

2** Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений приведено при номинальной вторичной нагрузке 10 В∙А.

3 Значения вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, классы точности, количество обмоток уточняются в заказе.

4 Трансформаторы могут поставляться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

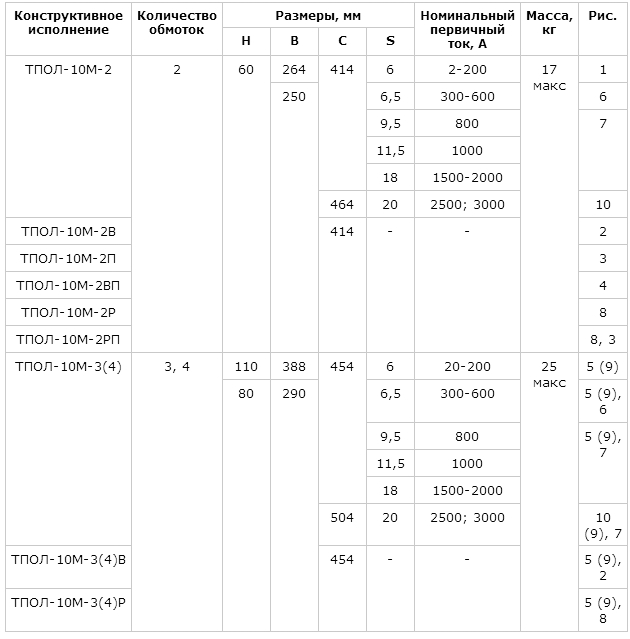

Таблица 3. Габаритные размеры и масса

Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р

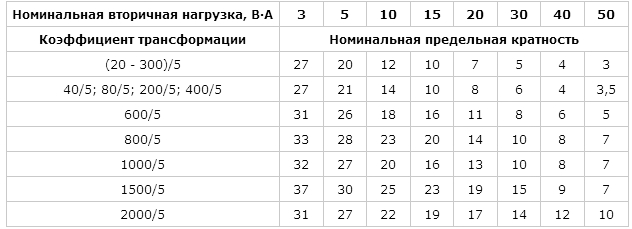

Таблица 4 - Для трансформаторов исполнения ТПОЛ-10М-2 и ТПОЛ-10М-3

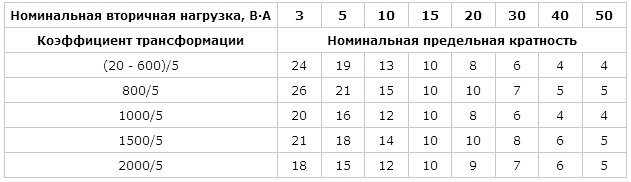

Таблица 5 - Для трансформаторов исполнения ТПОЛ-10М-4

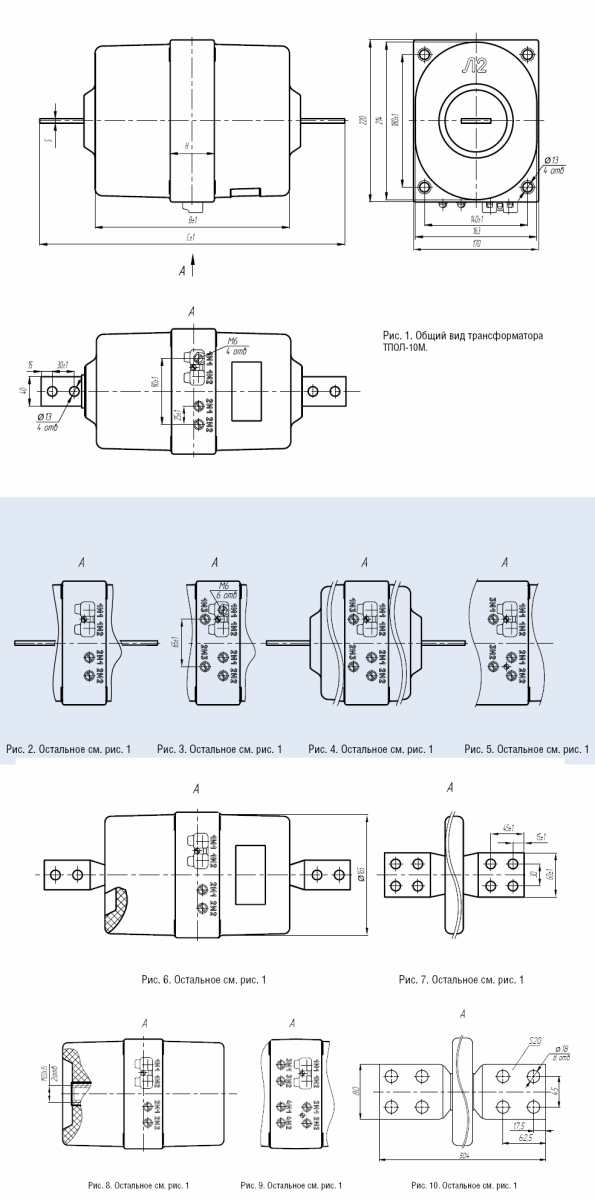

Общий вид трансформатора (чертеж)
