Назначение и область применения
Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения или устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 Гц в сетях на номинальное напряжение до 10 кВ включительно.
Трансформаторы предназначены для установки в пункты коммерческого учета электроэнергии (ПКУ) и комплектные распределительные устройства (КРУ) наружной установки и являются комплектующими изделиями. Климатическое исполнение "УХЛ" категории размещения 1 по ГОСТ 15150.
Область применения: трансформаторы изготавливаются для внутрироссийских поставок и поставок на экспорт.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

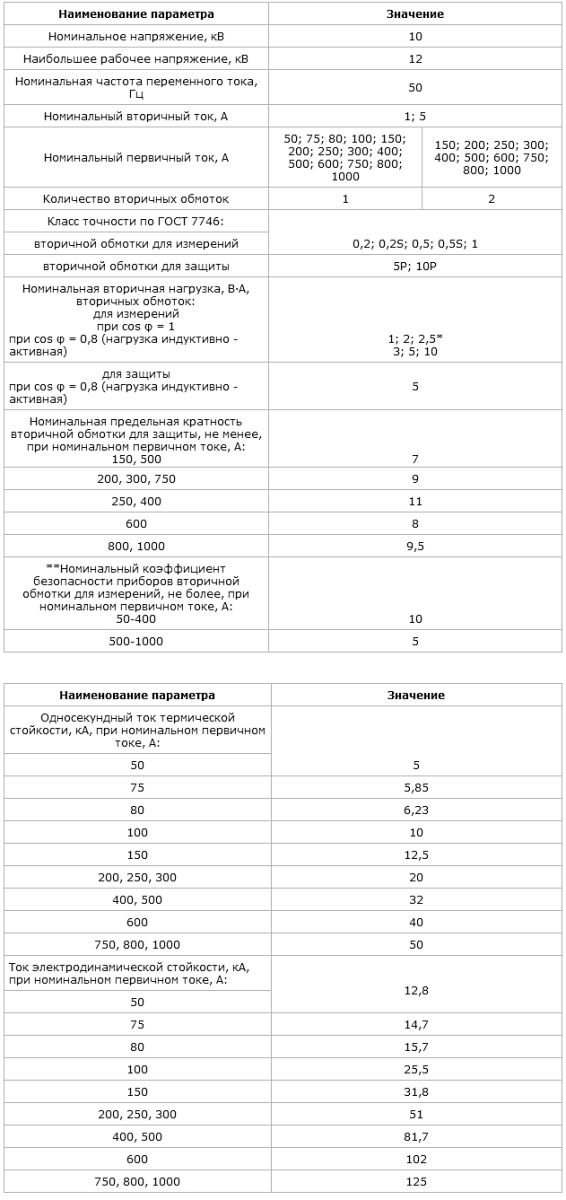

Таблица 1. Основные технические характеристики ТПОЛ-10 III
.JPEG)
Примечания
1 *Значение номинальной вторичной нагрузки уточняется в заказе.
2 **Значения номинального коэффициента безопасности приведены при номинальной вторичной нагрузке 3 В×А.
3 В соответствии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от номинальных.

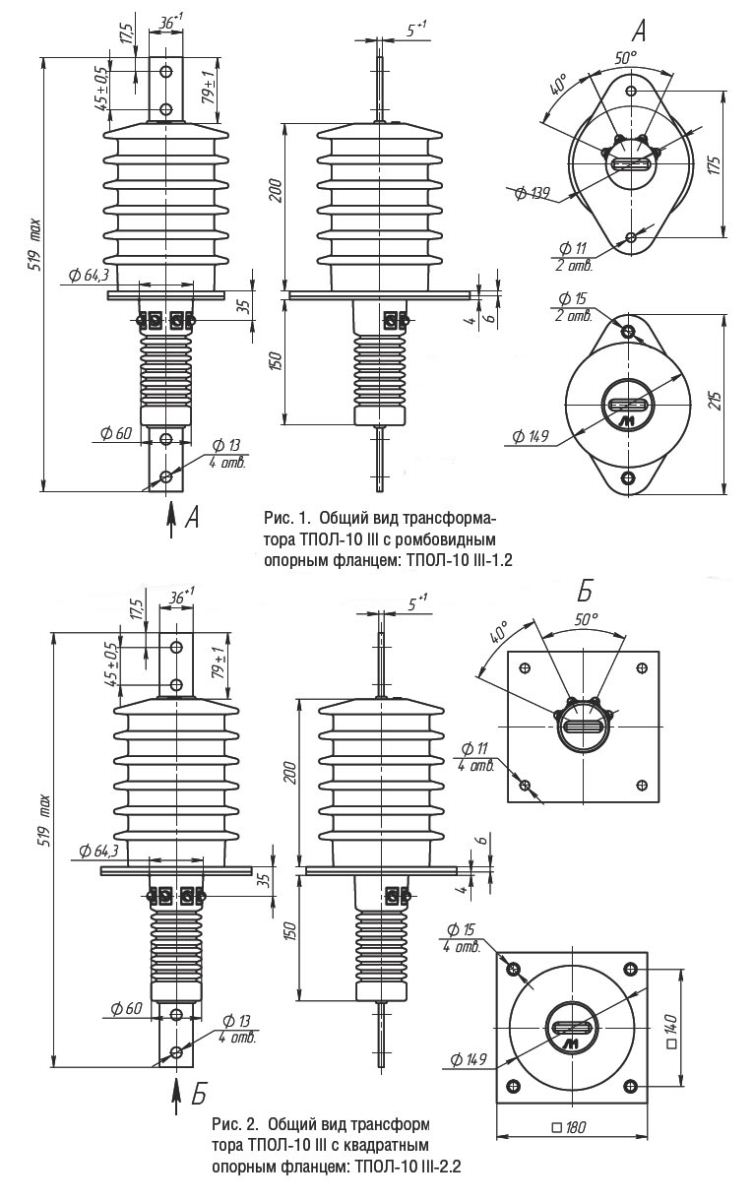

Общий вид трансформатора (чертеж)
