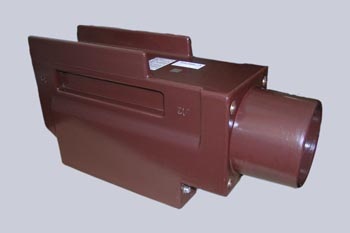

ТЛ-10-М трансформаторы

Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
 Трансформаторы предназначены для встраивания в комплектные распределительные устройства (КРУ).
Трансформаторы изготавливаются в исполнении «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150 и предназначен для работы в следующих условиях:

• верхнее рабочее значение температуры окружающего воздуха (с учетом перегрева внутри шкафа КРУ) плюс 55°С для исполнения «У3», плюс 60°С для исполнения «Т3»;
• нижнее рабочее значение температуры окружающего воздуха минус 45°С для исполнения «У3» и минус 10°С для исполнения «Т3»;
• высота над уровнем моря не более 1000 м;
• окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
• рабочее положение - любое.

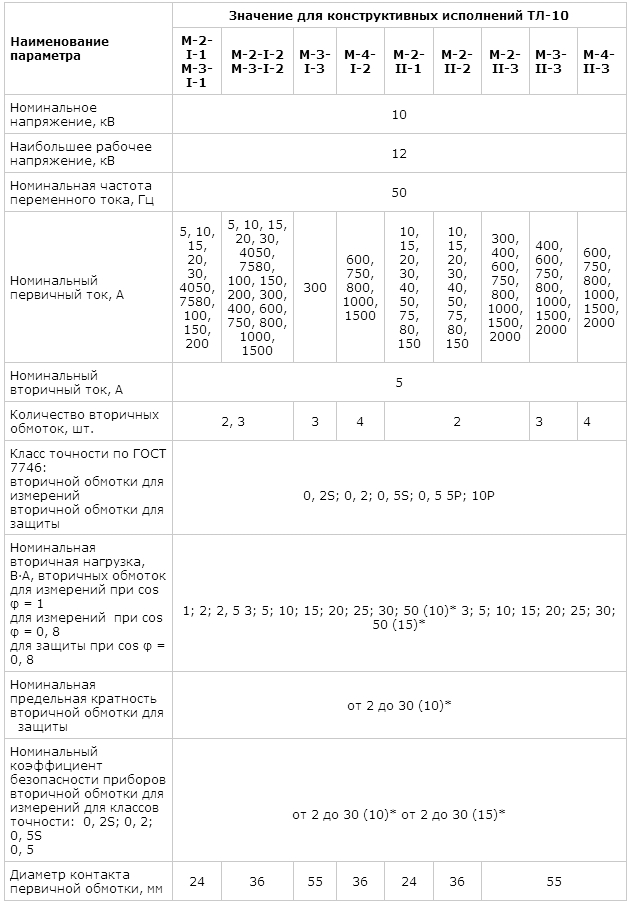

Таблица 1. Технические параметры трансформтаора тока ТЛ-10-М

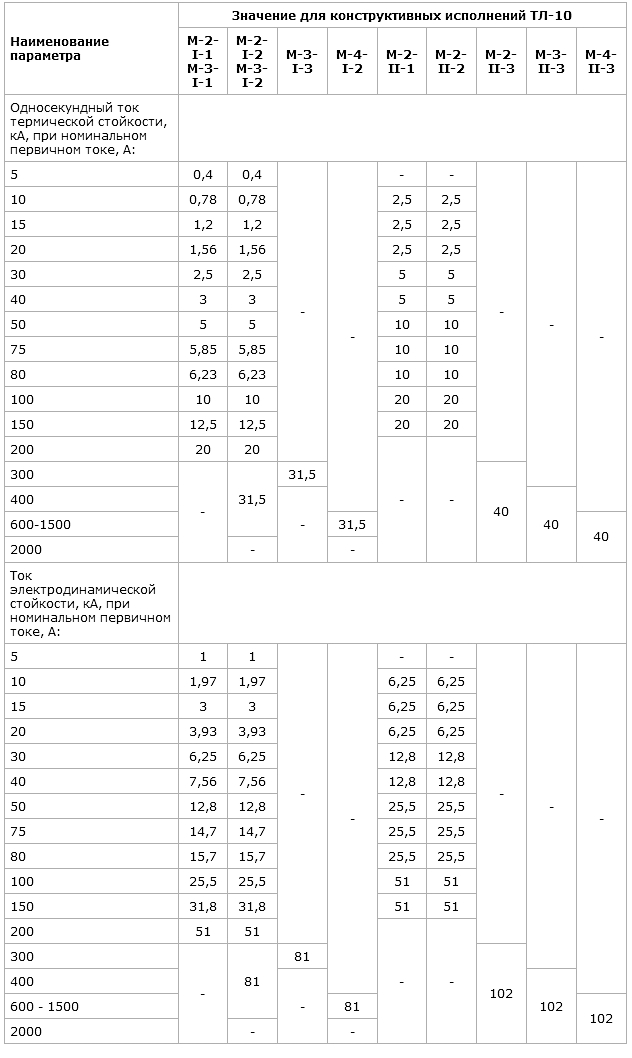

Продолжение таблицы

* В скобках указаны стандартные значения вторичной нагрузки, предельной кратности и коэффициента безопасности.

Пример обозначения трансформатора ТЛ-10М
ТЛ-10М-3-I-2-0,2S/0,5/10Р-1500/5 УХЛ2
3 - количество вторичных обмоток;
I - исполнение по току термической стойкости, односекундный ток термической стойкости равен 31,5 кА;
2 - диаметр втычного контакта 36 мм; 0,2S/0,5/10Р - классы точности вторичных обмоток.

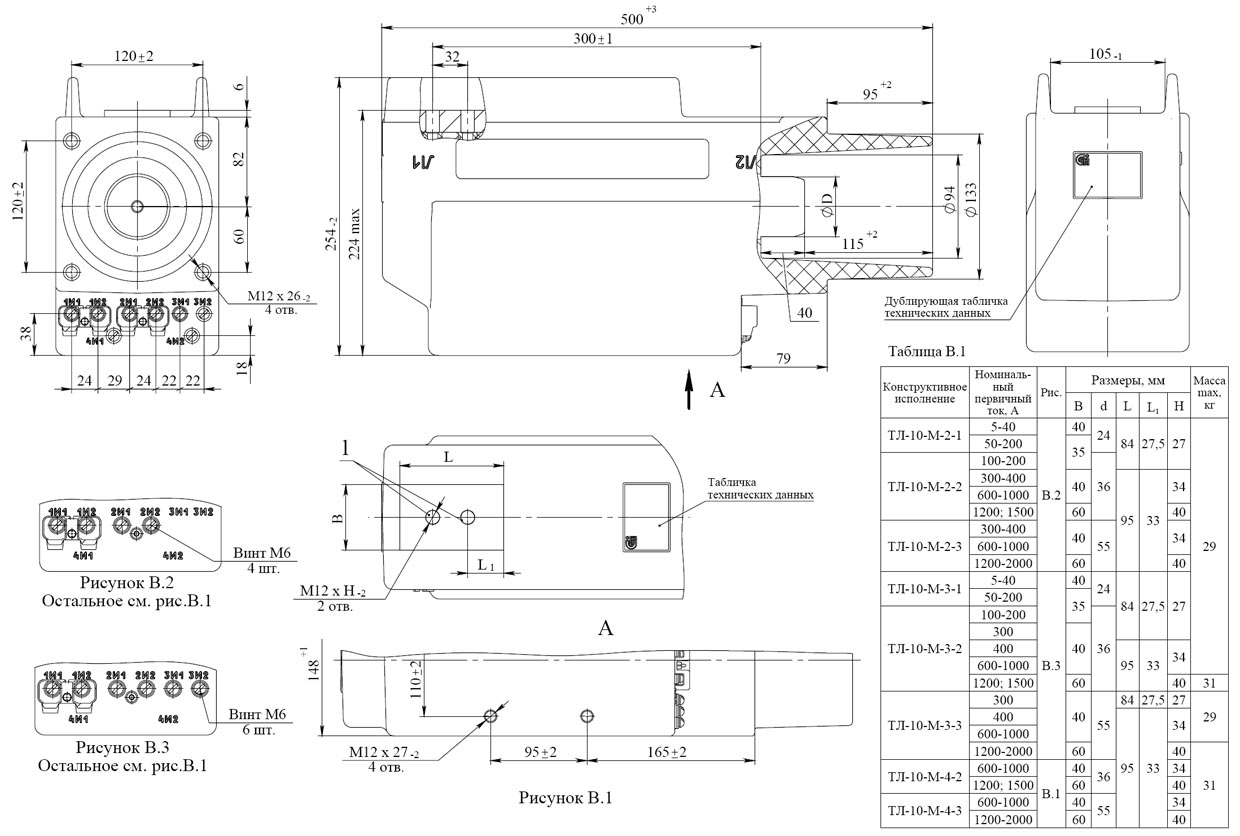

Общий вид трансформатора (чертеж)
