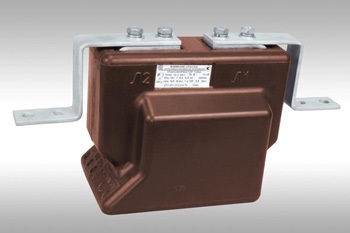

Назначение
Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузок в первичной цепи.
Трансформаторы имеют дополнительную обмотку для измерений на своем магнитопроводе.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150.
окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах".
Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150.
Рабочее положение - любое.
Трансформаторы ТОЛК-10-1 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.
Таблица 1. Технические характеристики трансформатора ТОЛК-10-1
Наименование параметра |
Норма |
Номинальный первичный ток, А |
10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 |
Номинальное напряжение, кВ |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальная частота переменного тока, Гц |
50 |
Номинальный вторичный ток, А |
1; 5 |
Число обмоток |
2 |
Номинальная вторичная нагрузка с коэффициентом
мощности cos φ = 0,8, В.А:
- обмотка для защиты
- обмотка для измерений |
3; 5; (10); 15; 20; 30
3; 5; 10; 15; 20; (30) |
Масса max, кг |
20±1 |
Класс точности:
- обмотки для измерений
- обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S
10Р** |
Номинальная предельная кратность вторичной обмотки для защиты, не менее
при номинальной нагрузке 15 ВА
при номинальной нагрузке 30 ВА |
8
5,5 |
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности**:
0,2; 0,2S; 0,5S, не более
0,5, не более |
10
16 |
Номинальное напряжение питания дополнительной обмотки, В |
100 (+/-) 20 |
Односекундный ток термической стойкости, кА, при номинальном первичном токе:
10
15
20
30
40
50
75
80
100
150
200, 300, 400
600 |
0,78
1,2
1,56
2,5
3,00
5
5,85
6,23
10
12,5
20
40 |
Ток электродинамической стойкости, кА
10
15
20
30
40
50
75
80
100
150
200, 300, 400
600 |
1,97
3
3,93
6,25
7,56
12,8
14,7
15,7
25,5
31,8
51
102 |
* Согласно заказу
**При номинальной нагрузке 10 ВА

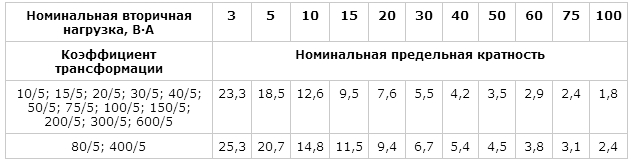

Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛК-10-1

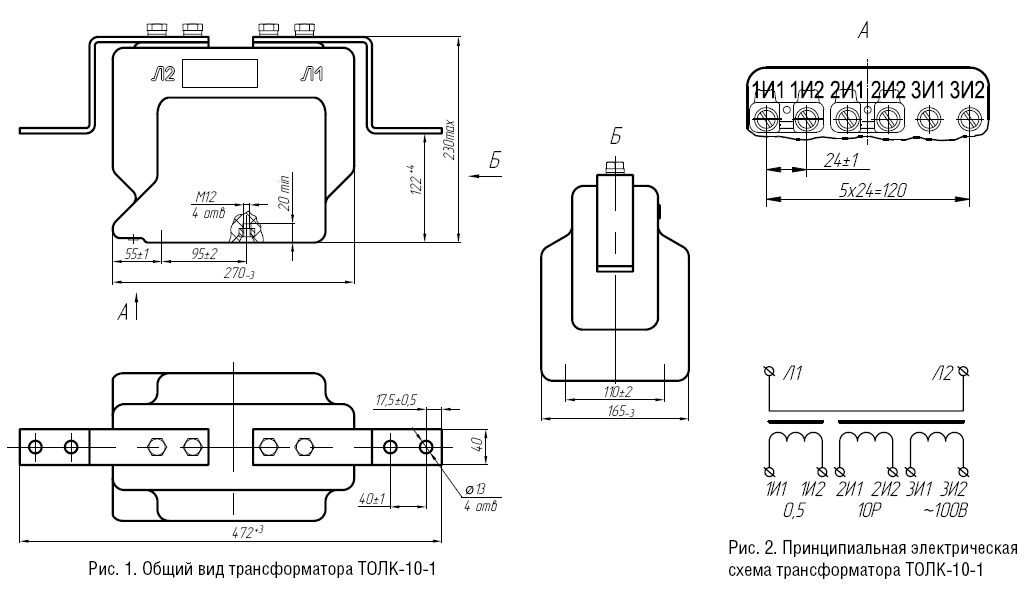

Общий вид трансформатора (чертеж)
