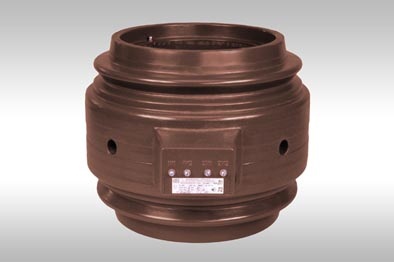

Шинные трансформаторы тока ТШЛ-20-I

Назначение

Трансформаторы предназначены для встраивания в токопроводы на номинальное напряжение до 20 кВ и являются комплектующими изделиями. Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" и "Т" категории размещения 2 по ГОСТ 15150.

Обязательно соединение шины с контактами экрана трансформатора, имеющими маркировку "Ш"!
На литом корпусе трансформатора имеются глухие отверстия диаметром 32 мм. В эти отверстия входят четыре крепежные детали, при помощи которых трансформатор закрепляется в токопроводе.

Крепежные детали в комплект поставки не входят.

Патентная защита
Патент на промышленный образец № 48551.

Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).

В ряде случаев, ограниченность пространства и невозможность его увеличения является ключевым фактором невозможности пофазного экранирования токоведущих шин, а также выдержки минимальных расстояний между осями соседних фаз и до ближайшего изгиба шины. Это неизбежно ведет к увеличению влияния соседних токоведущих шин на преобразование номинального первичного тока трансформатором с высоким классом точности и является причиной несоответствия этому классу.

С этой целью в трансформаторах ТШЛ-20-1 применяется специальная технология изготовления вторичных обмоток, позволяющая исключить влияние соседних токоведущих шин и изгиба собственной шины. При этом допускается установка трансформаторов тока в неэкранированные токопроводы.

В заявке на возможность изготовления трансформатора тока поставить индекс «Э».
Э - экранированная обмотка.
Пример:
ТШЛ-20-1-Э-0,5/10Р-8000/5 УХЛ2

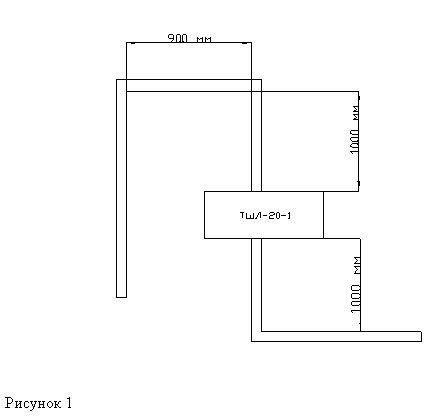

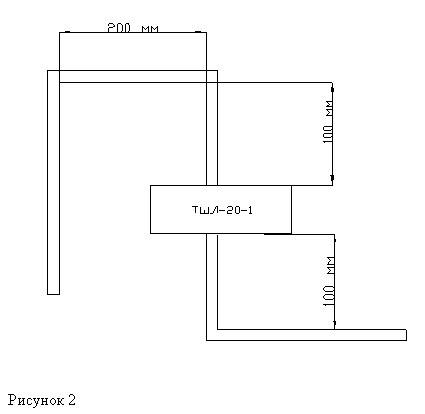

На рисунке 1 показаны минимальные расстояния обычного ТШЛ-20-1, а на рисунке 2 показаны минимальные расстояния ТШЛ-20-1 с экранированной обмоткой.

Технические данные. Таблица 1

Наименование параметра	Норма
Номинальное напряжение, кВ	20
Наибольшее рабочее напряжение, кВ	24
Номинальная частота переменного тока, Гц	50 или 60
Номинальный первичный ток, А	3000; 4000; 5000; 6000 ; 8000; 10000; 12000; 14000; 15000; 16000; 18000
Номинальный вторичный ток, А	1; 5
Число вторичных обмоток	2 или 3
Класс точности: - вторичной обмотки для измерений - вторичной обмотки для защиты	0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р 5Р; 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos φ= 0,8, ВА - вторичной обмотки для измерений - вторичных обмоток для защиты класса точности 5Р - вторичных обмоток для защиты класса точности 10Р	30* 30
Номинальная предельная кратность вторичных обмоток для защиты, не менее: - для класса точности 10Р при номинальных первичных токах, А: 3000 4000 5000; 6000 8000 10000;12000;14000;15000;16000;18000 - для класса точности 5Р при номинальных первичных токах, А: 6000; 8000; 10000 12000; 14000; 15000; 16000; 18000	13 15 16 14 12 20 *
Трехсекундный ток термической стойкости, кА: при номинальных первичных токах, А: - 6000;8000;10000 - 12000;14000;15000;16000;18000	120 190
Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного	65 125

Примечание:
*) значение уточняется в заказе.

Таблица 2

Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки для трансформаторов тока ТШЛ-20-1.

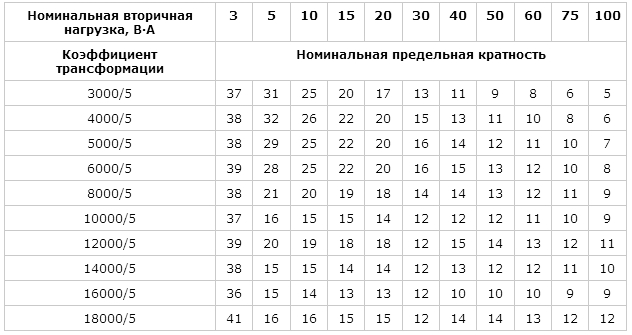

Таблица 3 - Номинальная предельная кратность в классе точности 10 Р

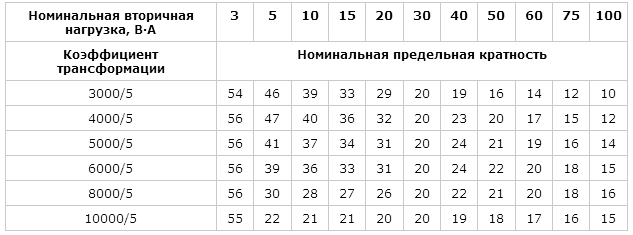

Таблица 4 - Номинальная предельная кратность в классе точности
5Р

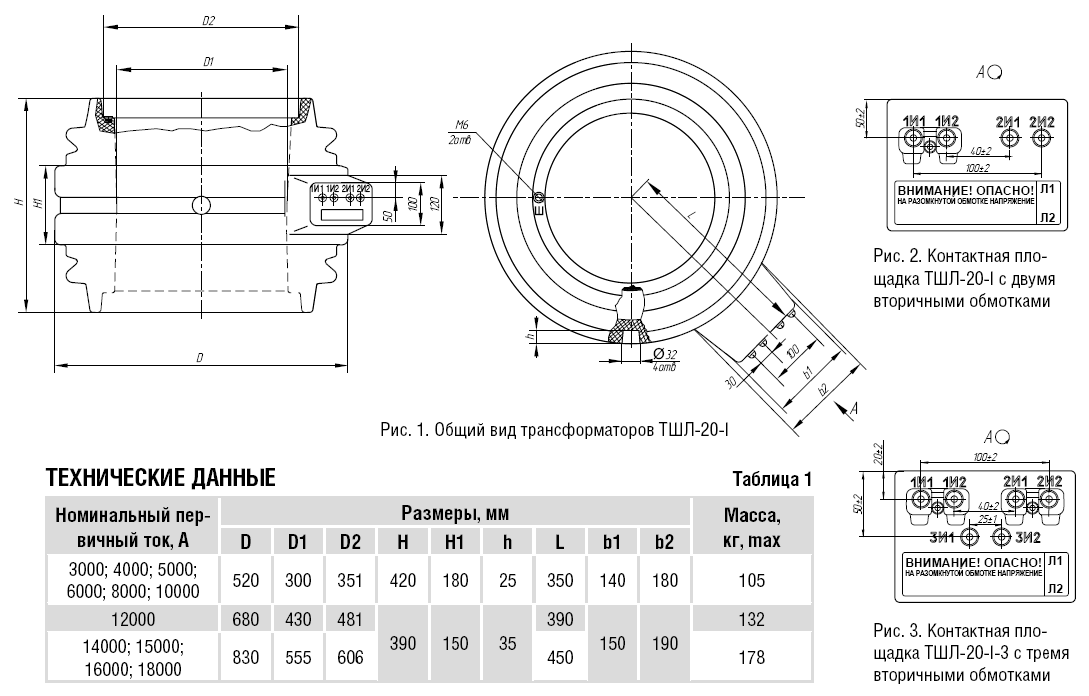

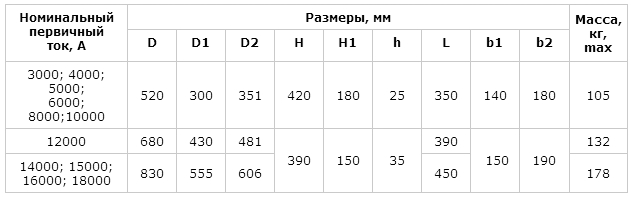

Общий вид трансформатора (чертеж)
