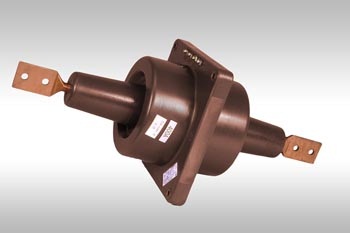

Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

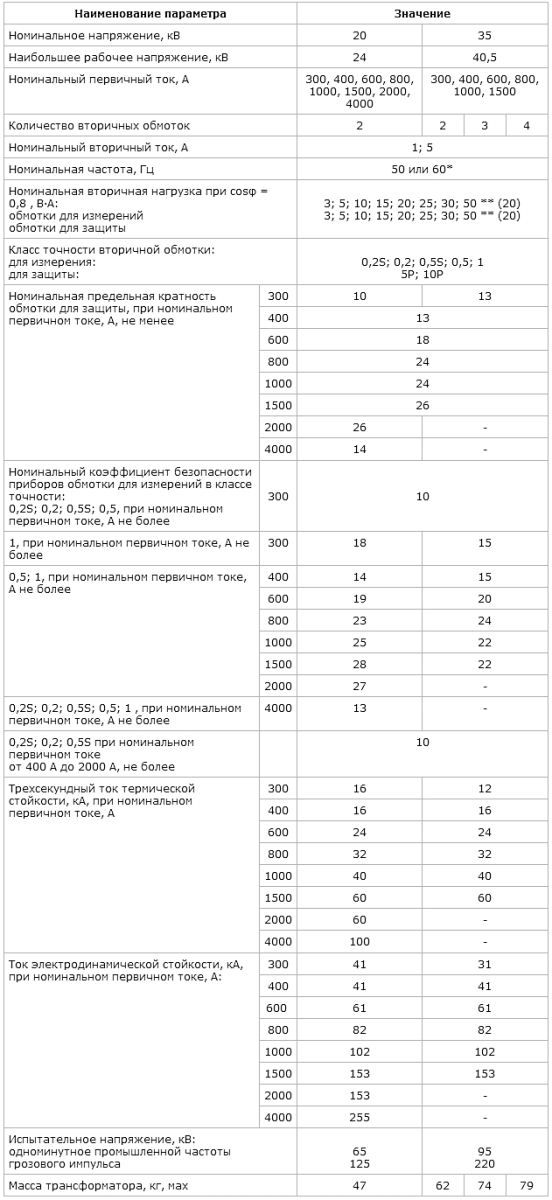

Таблица 1. Технические данные.JPEG)
Примечание: 1. * Для трансформаторов, предназначенных для поставок на экспорт. 2. **Значения вторичной нагрузки уточняется в заказе. 3. В скобках указаны стандартные вторичные нагрузки.

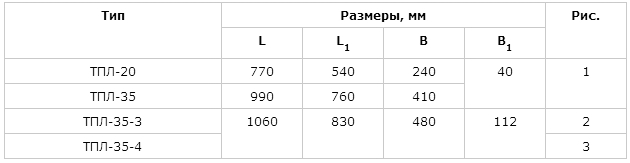

Таблица 2

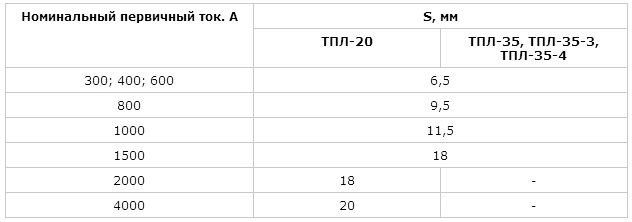

Таблица 3

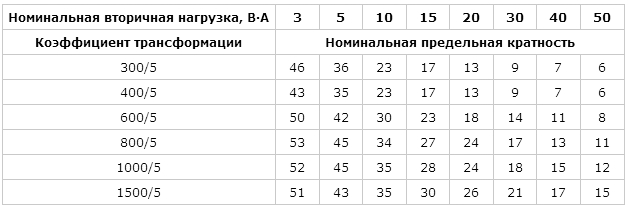

Таблица 4. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ-20

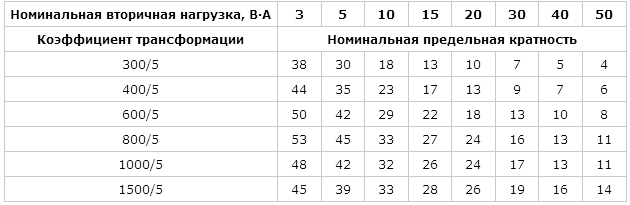

Таблица 5. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ - 35

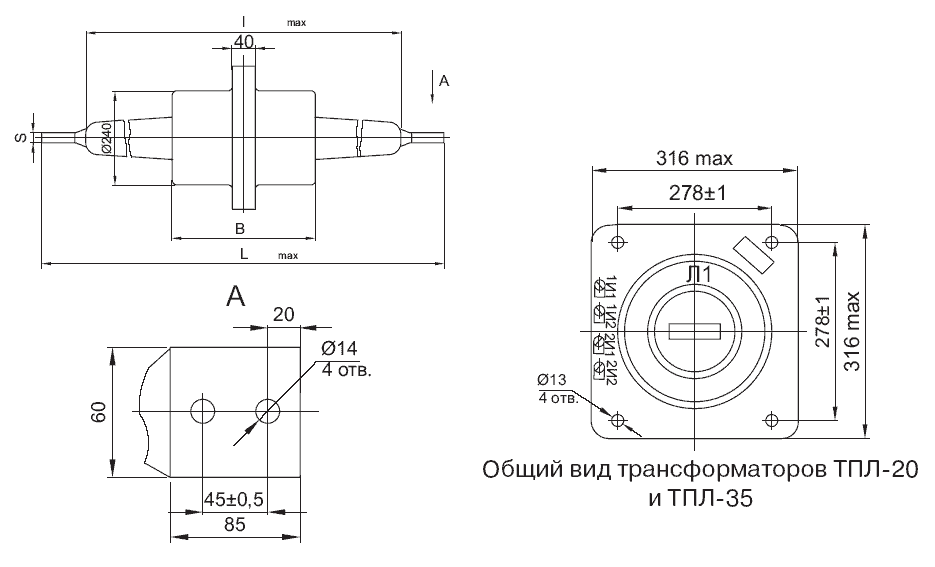

Общий вид трансформатора (чертеж)
