Назначение
Точный учет электрической энергии требует новых встроенных трансформаторов тока высоких классов точности. Существует ряд проблем широкого использования встроенных трансформаторов тока, а именно:
-
трудоемкая и продолжительная работа по их установке;
-
ограниченный срок выполнения работы;
-
нет возможности для использования в релейной защите;
-
необходимость регулировки выключателя после проведения работ по замене ТВ и др.
При использовании отдельно стоящих трансформаторов тока с обмотками для измерений высоких классов точности также возникают некоторые трудности - территория работающих подстанций ограничена (не всегда возможно установить отдельно стоящие трансформаторы), кроме того, это связано с большими расходами на их приобретение. Решение проблем - применение трансформаторов тока наружной установки ТВ.
ТВ наружной установки - это:
-
быстрая установка в любое время года
-
высокие классы точности (0,2 S; 0,2; 0,5 S, 0,5) - точный учет электрической энергии
-
сохранение ранее установленных встроенных трансформаторов тока - не требуется перенастройка релейной защиты
-
приемлемая цена
-
возможность пломбирования вторичных выводов

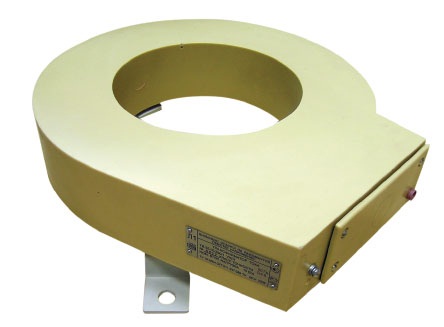

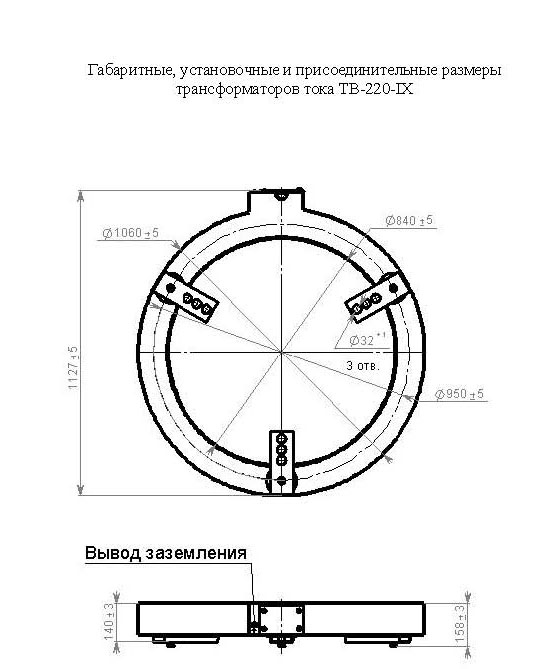

Трансформаторы ТВ наружной установки выпускаются на напряжения 35, 110 и 220 кВ.

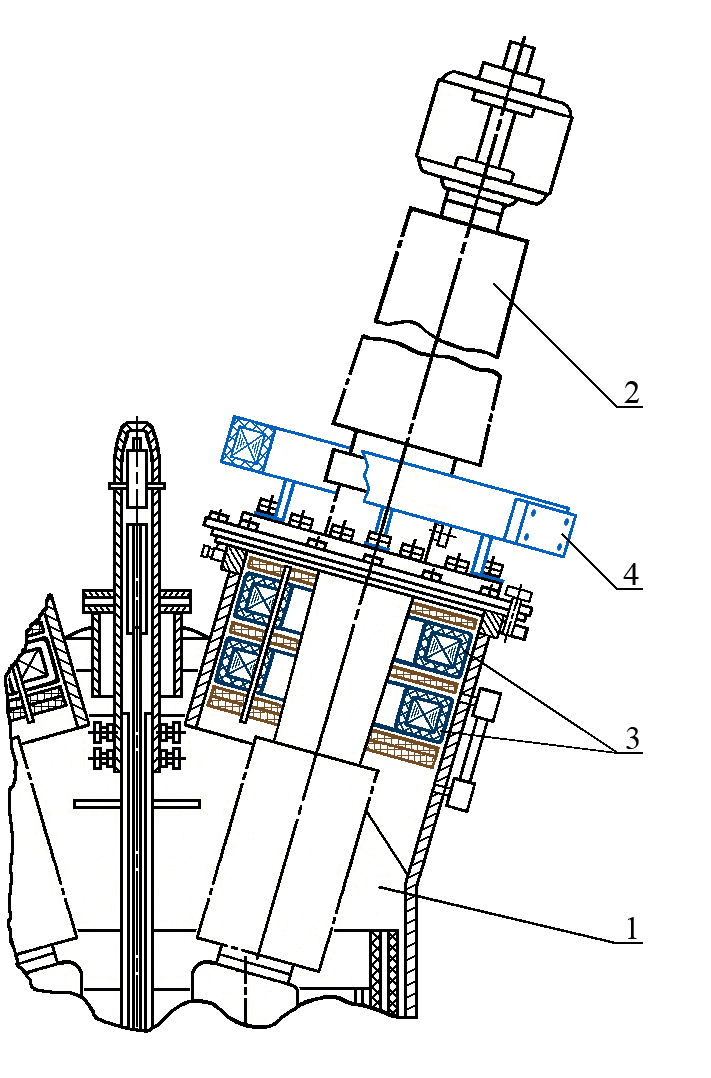

Пример установки трансформатора ТВ

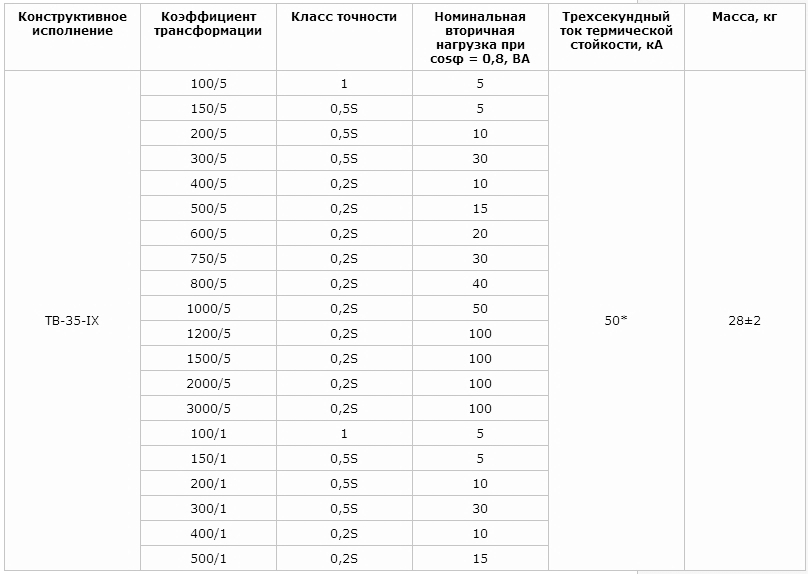

Таблица 1. Техниченские характеристики ТВ-35-IX
Примечания: *) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.

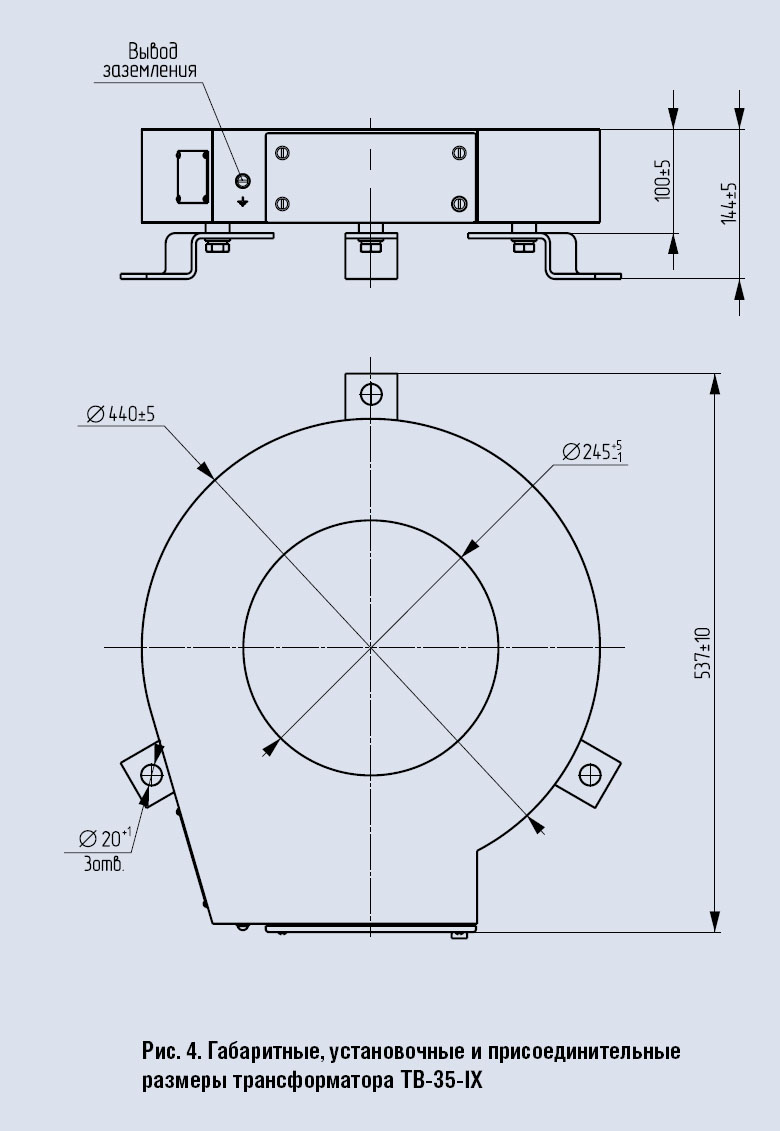

Общий вид трансформатора (чертеж)

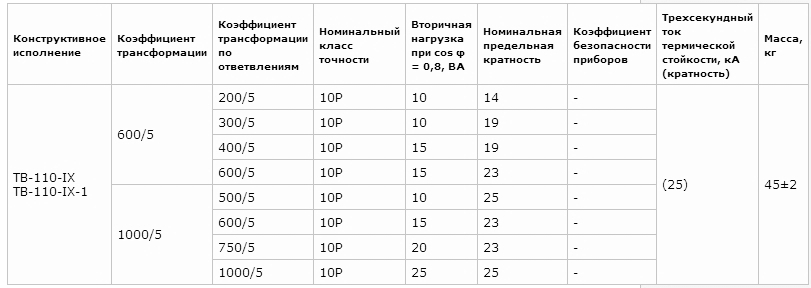

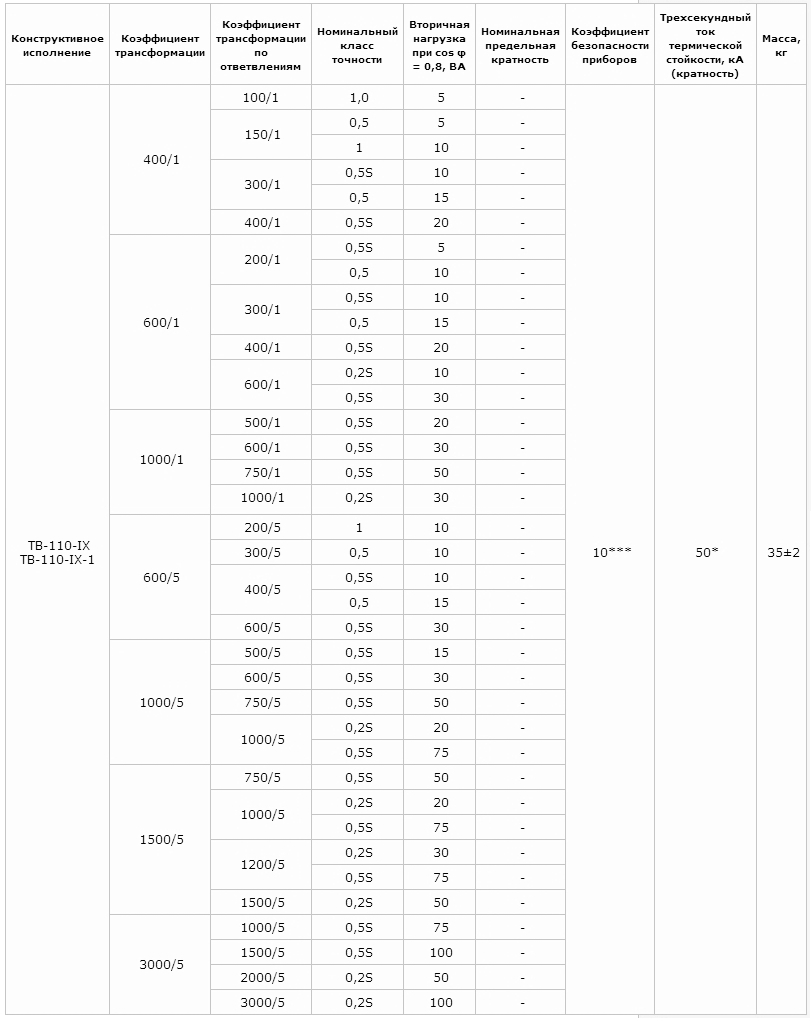

Таблица 1. Технические характеристики трансформатора ТВ-110-IX и ТВ-110-IX-1
Технические характеристики
Примечания 1* Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
2 ** Вариант исполнения трансформатора тока для защиты.
3 ***Коэффициент безопасности приборов не более 10 при наибольшей из указанных вторичных нагрузок.
4 По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.

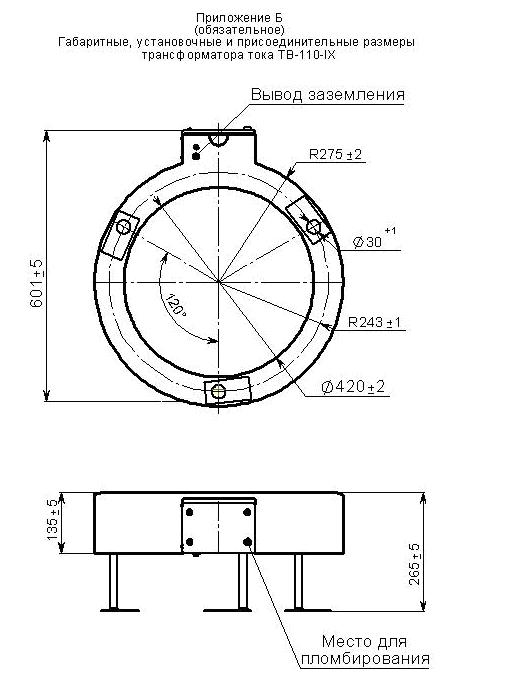

Общий вид трансформатора ТВ-110-IX(чертеж)

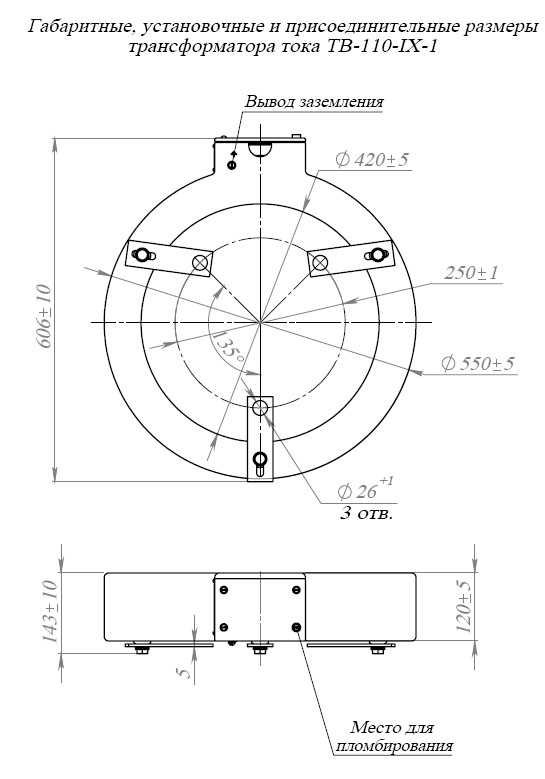

Общий вид трансформатора ТВ-110-IX-1 (чертеж)

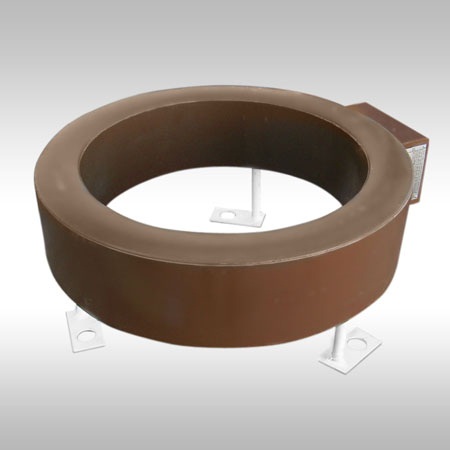

Трансформатор тока наружной установки ТВ-110-IX-3

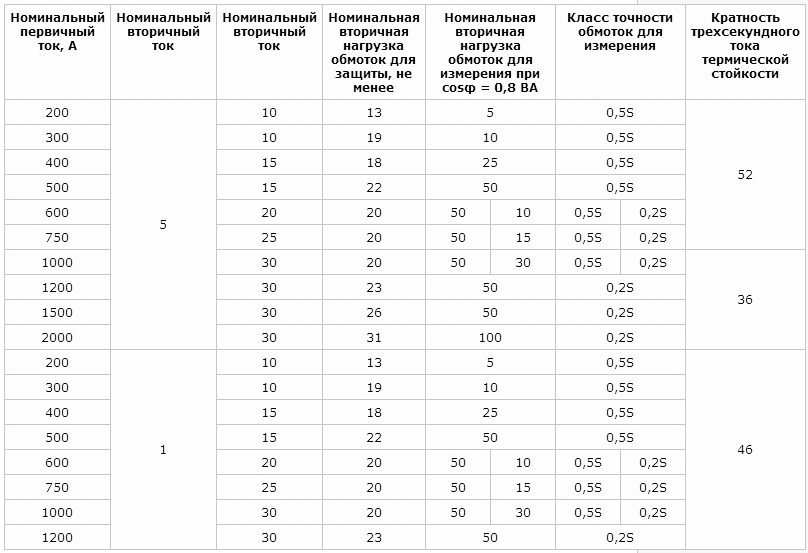

Таблица 1. Технические характеристики трансформатора ТВ-110-IX-3 (0,5S(0,2S)/10P(5P)/10P(5P)) трехобмоточный
Примечания 1* Термическая стойкость для данного исполнения указана при вторичной обмотке, замкнутой на номинальную нагрузку.
2 По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
Общий вид трансформатора (чертеж)
