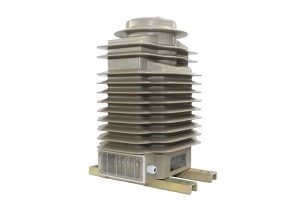

Опорный измерительный трансформатор тока ТОЛ-НТЗ-35-IV-11 УХЛ1 наружной установки с классом изоляции 35 кВ. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики трансформатора тока ТОЛ-НТЗ-35-IV-11 УХЛ1
Номинальное напряжение, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Номинальный первичный ток, А |
5 – 1500 |
Номинальный вторичный ток, А |
1; 5 |
Номинальная частота, Гц |
50 или 60 *1 |
Максимальное количество вторичных обмоток (выводов) |
4(12) |
Номинальные вторичные нагрузки, В·А, вторичных обмоток при cos φ2 = 0,8 |
|
- для измерений и учета |
5; 7,5; 10; 12,5; 15; 20; 25; 30 |
- для защиты |
10; 12,5; 15; 20; 25; 30; 40; 50; 60 |
Класс точности *2 вторичных обмоток |
|
- для измерений и учета |
0,2S; 0,2; 0,5S; 0,5 |
- для защиты |
5Р; 10Р |
Номинальный коэффициент безопасности приборов КБном (Fs) вторичной обмотки для измерений, не более |
5; 10; 15; 20
(рекомендуемые значения – 5; 10) |
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее |
10; 15; 20; 25; 30 |
Испытательное напряжение |
|
- одноминутное промышленной частоты для уровня изоляции «а», кВ |
80 |
- одноминутное промышленной частоты для уровня изоляции «б», кВ |
95 |
- грозового импульса (полный импульс), кВ |
190 |
Максимальный ток термической стойкости, кА |
50 |
*1 Для экспортных поставок.
*2 Трансформаторы изготавливаются с вторичными обмотками, имеющими одно значение класса точности и одно соответствующее ему значение номинальной мощности, в соответствии с заказом.
Возможные варианты исполнения
-
П - с переключением по первичной стороне
-
К – c ответвлениями на вторичных обмотках
