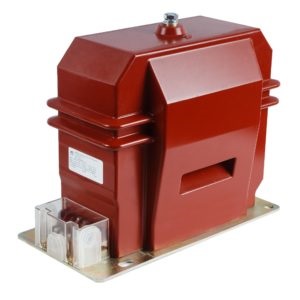

Заземляемый измерительный трансформатор напряжения ЗНОЛ-НТЗ-15,ЗНОЛ-НТЗ-20,ЗНОЛП-НТЗ-15,ЗНОЛП-НТЗ-20 внутренней установки, рассчитанный на фазное напряжение, оснащенный клеммной коробкой вторичных выводов на металлическом основании.. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики трансформатора ЗНОЛ-НТЗ-15,ЗНОЛ-НТЗ-20,ЗНОЛП-НТЗ-15,ЗНОЛП-НТЗ-20
Класс напряжения, кВ |
15 |
20 |
Наибольшее рабочее напряжение, кВ |
17,5 |
24 |
Номинальное напряжение первичной обмотки, кВ |
13,8/√3
15/√3
15,75/√31) |
18/√3
20/√3
22/√31) |
Номинальное напряжение основной вторичной обмотки, В |
100/√3; 110/√3; 120/√3; 127/√3; 200/√3; 220/√3; 230/√3; 100; 110; 120; 127; 200; 220; 2301) |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 110/3; 120/3; 127/3; 200/3; 220/3; 230/3; 100; 110; 120; 127; 200; 220; 2301) |
Класс точности основной вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
Номинальная мощность основной вторичной обмотки, ВА |
См. таблицу диапазонов номинальных мощностей |
Класс точности дополнительной вторичной обмотки |
3.0; 3Р; 6Р |
Номинальная мощность дополнительной вторичной обмотки, В·А |
30; 50; 75; 100; 150; 200; 3001) |
Предельная мощность вне класса точности, ВА |
630 |
Номинальная частота, Гц |
50 или 602) |
Группа соединения обмоток |
|
— с одной вторичной обмоткой |
1/1–0 |
— с двумя вторичными обмотками |
1/1/1–0–0 |
— с тремя вторичными обмотками |
1/1/1/1–0–0–0 |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Для экспортных поставок.
Диапазоны значений номинальных мощностей основных вторичных обмоток для соответствующих классов точности
Класс точности первой основной вторичной обмотки
|
Класс точности второй основной вторичной обмотки
|
Номинальная мощность основной вторичной обмотки при заданном классе точности, ВА |
Суммарная мощность основных вторичных обмоток при заданном классе точности, ВА |
одна обмотка |
две обмотки |
0.2 |
0.2(0.5;1.0;3.0) |
5-60 |
10-60 |
0.5 |
0.5(1.0;3.0) |
10-150 |
10-150 |
1.0 |
1.0(3.0) |
20-250 |
50-250 |
3.0 |
3.0 |
100-300 |
150-300 |
