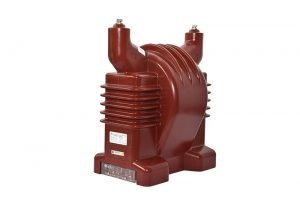

Незаземляемый измерительный трансформатор напряжения НОЛ-НТЗ-35 внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на класс напряжения до 35 кВ.
Технические характеристики трансформатора напряжения НОЛ-НТЗ-35
Класс напряжения, кВ |
35 |
Наибольшее рабочее напряжение, кВ |
40,5 |
Номинальное напряжение первичной обмотки, кВ |
27,5
351) |
Номинальное напряжение вторичной обмотки, В |
100; 110; 120; 127; 200; 2201) |
Класс точности вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
Номинальная мощность вторичной обмотки, В·А |
|
Предельная мощность вне класса точности, В·А |
6302) |
Номинальная частота, Гц |
50 или 603) |
Группа соединения обмоток |
|
- с одной вторичной обмоткой |
1/1–0 |
- с двумя вторичными обмотками |
1/1/1–0–0 |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Возможно изготовление трансформаторов с предельной мощностью 1000 В·А.
3) Для экспортных поставок.
Диапазоны значений номинальных мощностей вторичных обмоток для соответствующих классов точности
Класс точности первой вторичной обмотки |
Класс точности второй вторичной обмотки |
Номинальная мощность вторичной обмотки при заданном классе точности, В·А |
Суммарная мощность вторичных обмоток при заданном классе точности, В·А |
одна обмотка |
две обмотки |
0.2 |
0.2(0.5;1.0;3.0) |
5-75 |
10-75 |
0.5 |
0.5(1.0;3.0) |
10-200 |
20-200 |
1.0 |
1.0(3.0) |
20-400 |
50-400 |
3.0 |
3.0 |
100-600 |
150-600 |
