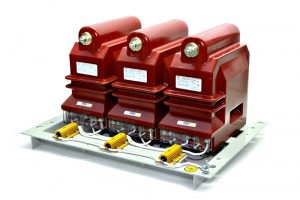

Трехфазная группа трансформаторов напряжения 3хЗНОЛП-НТЗ-10(6кВ)-01,3хЗНОЛП-НТЗ-10(6кВ)-02,3хЗНОЛП-НТЗ-10(6кВ)-03 внутренней установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначена для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики 3хЗНОЛП-НТЗ-10(6кВ)-01,3хЗНОЛП-НТЗ-10(6кВ)-02,3хЗНОЛП-НТЗ-10(6кВ)-03
Класс напряжения, кВ |
6 |
10 |
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
Номинальное напряжение первичной обмотки, кВ |
3
3,3
6
6,3
6,6
6,91) |
10
10,5
111) |
Номинальное линейное напряжение основной вторичной обмотки, В |
100; 110; 120; 127; 200; 2201) |
Класс точности основной вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
Номинальная мощность основной вторичной обмотки, ВА |
См. таблицу диапазонов номинальных мощностей |
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В·А |
300; 400; 450; 600; 9001) |
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток: |
|
- при симметричном режиме работы сети, В не более |
3 |
- при замыкании одной из фаз сети на землю, В |
От 90 до 110 |
Предельная мощность вне класса точности, ВА |
1200; 1890 |
Номинальная частота, Гц |
50 или 602) |
Тип резисторов R1, R2, R3 |
HSC100 Tyco Electronics 2,7-3,3 кОм (допуск. Замена на C5-35 В, 100 Вт,
3 кОм ± 5%) |
HSC100 Tyco Electronics 2,2-2,5 кОм (допуск. Замена на C5-35 В, 100 Вт,
2,4 кОм ± 5%) |
1) По требованию заказчика трансформаторы могут быть изготовлены с другими номинальными значениями.
2) Для экспортных поставок
Диапазоны значений номинальных мощностей основных вторичных обмоток для соответствующих классов точности
Класс точности первой основной вторичной обмотки |
Класс точности второй основной вторичной обмотки |
Номинальная мощность основной вторичной обмотки при заданном классе точности, ВА |
Суммарная мощность основных вторичных обмоток при заданном классе точности, ВА |
одна обмотка |
две обмотки |
0.2 |
0.2(0.5;1.0;3.0) |
15-120 |
30-120 |
0.5 |
0.5(1.0;3.0) |
30-300 |
60-300 |
1.0 |
1.0(3.0) |
60-600 |
150-600 |
3.0 |
3.0 |
300-900 |
450-900 |
Пример записи обозначения трехфазной группы однофазных заземляемых трансформаторов напряжения, с литой изоляцией, класса напряжения 10 кВ, конструктивного исполнения – 02, с номинальным напряжением первичной обмотки 10000 В с двумя вторичными обмотками (основная с номинальным напряжением 100 В – для подключения цепей измерения с классом точности 0,5 и нагрузкой 225 В·А, дополнительная с номинальным напряжением 100 В – для подключения цепей защиты с классом точности 3 и нагрузкой 400 В·А) климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150-69 при его заказе и в документации другого изделия:
Трехфазная группа трансформаторов напряжения 3хЗНОЛП-НТЗ-10-02-10000:100:100-0,5/3-225/400 УХЛ2
Габаритный чертеж трансформатора 3хЗНОЛ-10,3хЗНОЛ-6 скачать

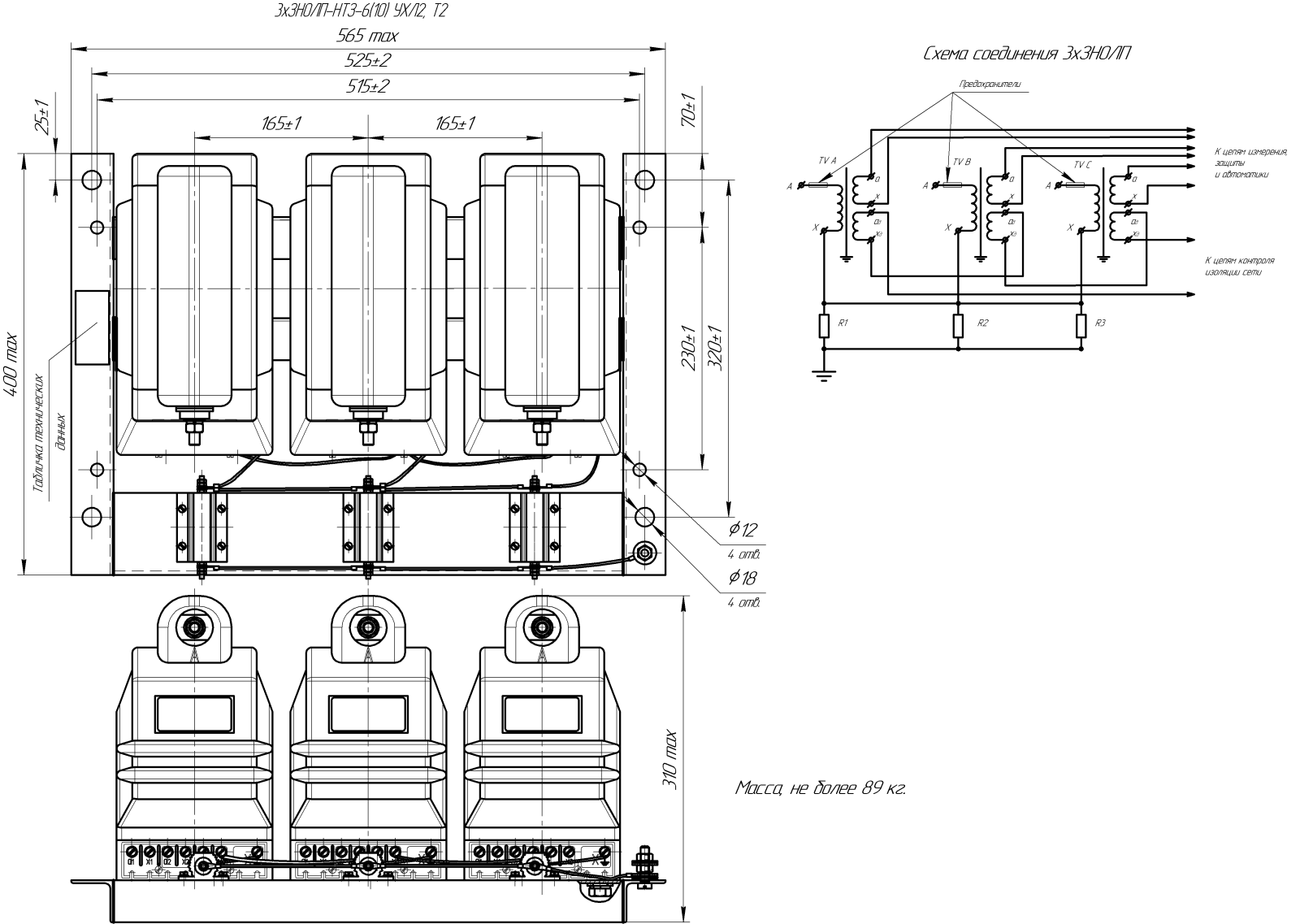

Габаритный чертеж трансформатора 3хЗНОЛП-10,3хЗНОЛП-6 скачать

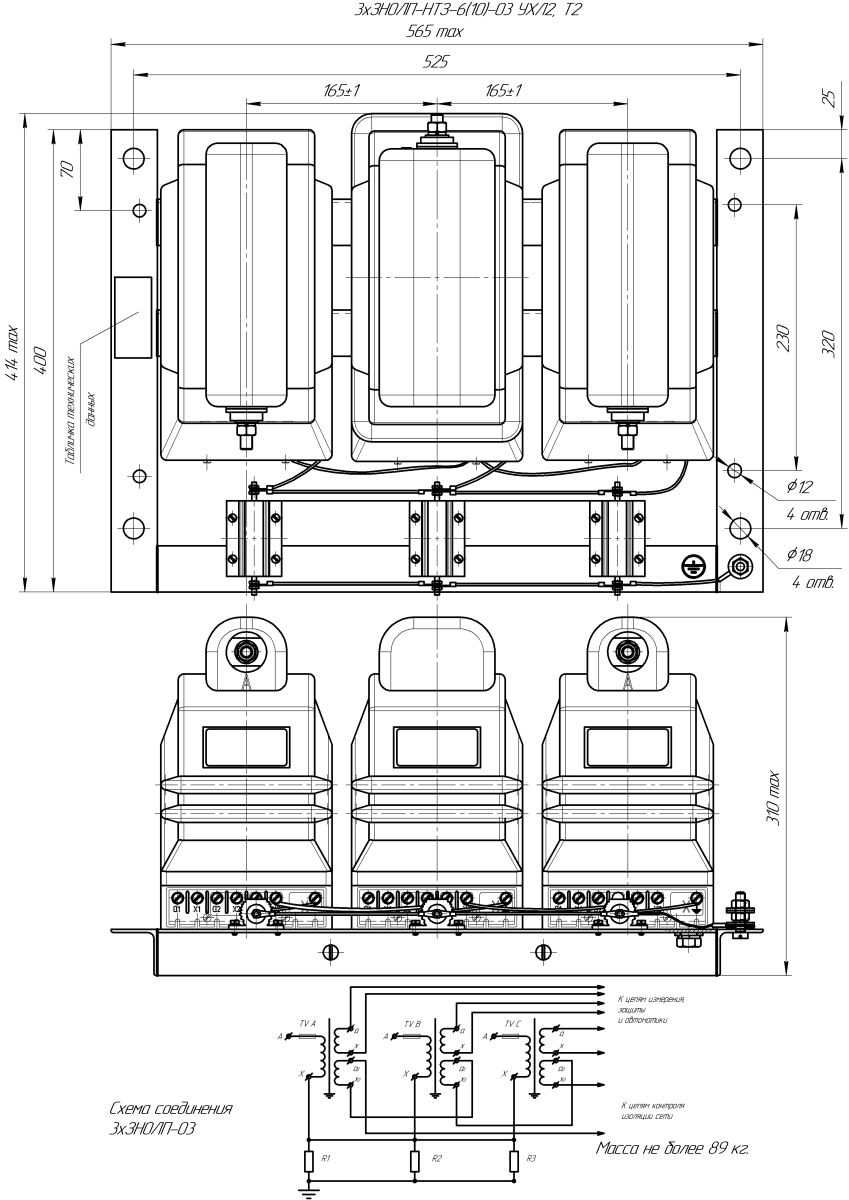

Габаритный чертеж трансформатора 3хЗНОЛП-10(6кВ)-03,3хЗНОЛП-10(6кВ)-03 скачать
