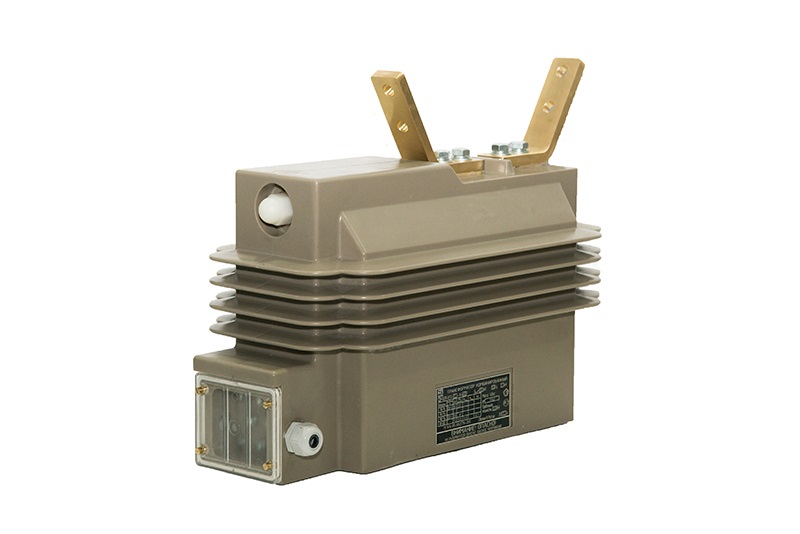

Заземляемый комбинированный трансформатор ЗНТОЛП-НТЗ-6(10)-IV УХЛ1 наружной установки. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления, а также контроля изоляции. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики трансформатора ЗНТОЛП-НТЗ-6(10)-IV УХЛ1
Класс напряжения, кВ |
6 |
10 |
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
Номинальное напряжение первичной обмотки, кВ |
6/√3
6,3/√3 |
10/√3
10,5/√3 |
Номинальное напряжение основной вторичной обмотки, В |
100/√3 |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 100 |
Класс точности основной вторичной обмотки |
0.2; 0.5; 1.0; 3.0 |
Класс точности дополнительной вторичной обмотки |
3,0; 3Р |
Номинальная мощность основной вторичной обмотки, В·А в классах точности 1) |
|
- 0,2 |
10 – 40 |
- 0,5 |
20 – 100 |
- 1,0 |
50 – 200 |
- 3,0 |
150 – 300 |
Номинальная мощность дополнительной вторичной обмотки, В·А |
100 – 300 |
Предельная мощность вне класса точности, В·А |
400 |
Номинальная частота, Гц |
50 или 602) |
Группа соединения обмоток |
|
- с одной вторичной обмоткой |
1/1–0 |
- с двумя вторичными обмотками |
1/1/1–0–0 |
1) Трансформаторы изготавливаются с вторичными обмотками, имеющими одно значение класса точности и одно соответствующее ему значение номинальной мощности, в соответствии с заказом.
2) Для экспортных поставок.
Технические характеристики трансформатора тока в составе комбинированного трансформатора приведены в
общих сведениях о комбинированных трансформаторах
Уровень частичных разрядов изоляции первичной обмотки
Класс напряжения, кВ |
Напряжения измерения ЧР, кВ |
Допускаемый уровень ЧР, пКл |
6 |
7,2 |
50 |
4,6 |
20 |
10 |
12 |
50 |
7,7 |
20 |
Трансформаторы ЗНТОЛП-НТЗ-6(10)-IV, работающие в системе с изолированной нейтралью без автоматического отключения при замыкании на землю, должны выдерживать в течении 8 часов приложенное напряжение равное 1,9·U
ном, согласно ГОСТ 1983-2015.
