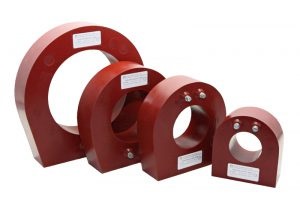

ТЗЛК-НТЗ-0.66 МЗ,ТЗЛКР-НТЗ-0.66 МЗ трансформаторы тока нулевой последовательности внутренней установки предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки. Применяются в схемах релейной защиты от замыканий на землю совместно с микропроцессорными терминалами релейной защиты путём трансформации возникших при этом токов нулевой последовательности.
Трансформаторы имеют гарантированные заводом-изготовителем предельные величины токовой и угловой погрешности в зависимости от величины нагрузки во вторичной цепи трансформатора.
Технические характеристики трансформатора ТЗЛК-НТЗ-0.66 МЗ,ТЗЛКР-НТЗ-0.66 МЗ
Метод монтажа на кабель
|
Неразъемные
|
Разъемные
|
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Диаметр окна для установки кабеля, мм |
70, 100, 125, 205 |
|
Номинальная частота, Гц |
50 или 601* |
|
Число обмоток |
1 |
|
Коэффициент трансформации2* |
100/1 |
200/1 |
|
Предельное значение сопротивление нагрузки во вторичной цепи у трансформатора, Ом |
3,0 |
|
Максимальная погрешности трансформатора при сопротивлении вторичной нагрузки до 3 Ом в диапазоне первичного тока до 1 до 100%, не более |
|
|
|
- токовая, % |
5 |
6 |
|
- угловая, мин. |
360 |
900 |
|
Односекундный 3* ток термической стойкости, А |
140 |
1* Для экспортных поставок
2* Возможно изготовление трансформаторов с отличающимся коэффициентом трансформации;
3* Допускается распространять для трехсекундного тока термической стойкости.
Ток небаланса неразъемных трансформаторов
Величина тока небаланса у неразъемных трансформаторов с коэффициентом трансформации 100/1.
|
Исполнение |
Ток небаланса, измеренный при рабочем токе 100 А и приведенный к первичной стороне, не более, А |
|
ТЗЛК-0.66-70 МЗ |
0,04 |
|
ТЗЛК-0.66-100 МЗ |
|
ТЗЛК-0.66-125 МЗ |
|
ТЗЛК-0.66-205 МЗ |
0,08 |
Величина тока небаланса у разъемных трансформаторов с коэффициентом трансформации 200/1
|
Исполнение |
Ток небаланса, измеренный при рабочем токе 200 А и приведенный к первичной стороне, не более, А |
|
ТЗЛКР-0.66-70 МЗ |
0,5 |
|
ТЗЛКР-0.66-100 МЗ |
|
ТЗЛКР-0.66-125 МЗ |
|
ТЗЛКР-0.66-205 МЗ |
0,8 |
